SK130
Элементы конструкций, кабельная продукция
Кабельканалы: металлическая серия STEEL CABLE CHAIN (CPS) - Гибкие кабель-каналы, кабель-цепи. Системы защиты кабеля.
Производитель
CPS
Кабельканалы: металлическая серия STEEL CABLE CHAIN (CPS)
SK130
SK130

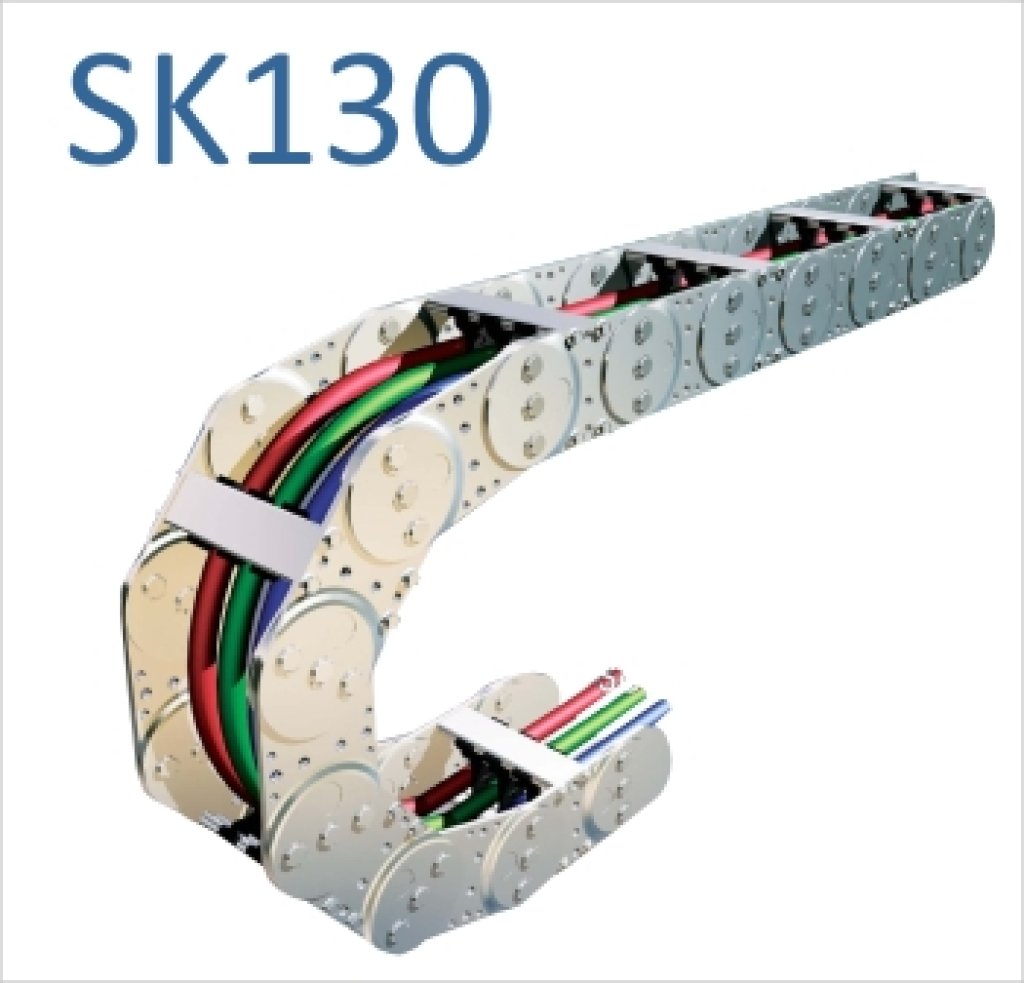

Размер звена кабельной цепи серии SK130 имеет длину звена 130 мм. Это один из самых ходовых типоразмеров стальной серии кабельной цепи CPS steel cable chain. Максимальный диаметр укладываемого кабеля или рукава до 74 мм.
Условные обозначения
| Тип | SK130 |
| P | Шаг (длина звена) |
| Ls | Ход |
| KR | Радиус изгиба |
| LB | Длина петли |
| Ha | Свободное пространство |
Таблица подбора длины кабельной цепи
| Радиус изгиба | KR | 150 | 200 | 250 | 300 | 340 | 400 |
| Высота | H | 394 | 494 | 594 | 694 | 774 | 894 |
| Свободное пространство | Ha | 410 | 510 | 610 | 710 | 790 | 910 |
| Длина петли | LB | 990 | 1140 | 1300 | 1460 | 1580 | 1770 |
Формула расчета требуемой длины:Ls/2 + LB = L | |||||||
