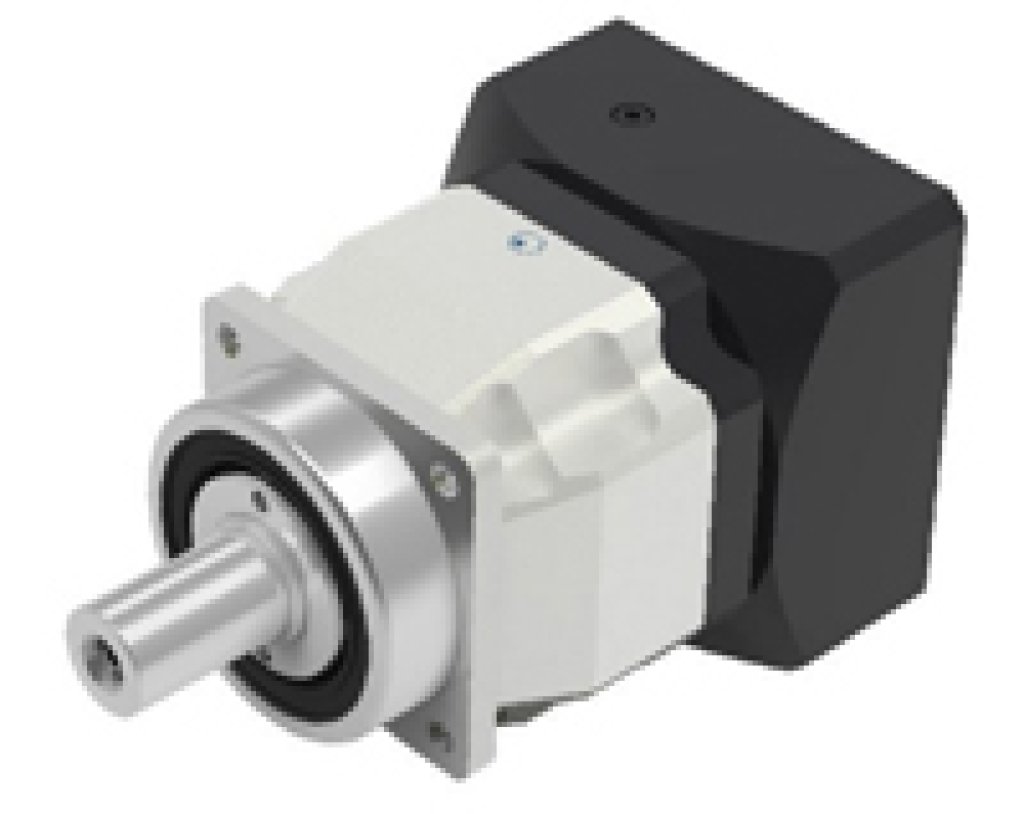

Планетарные редукторы серии AF
Механические компоненты
Соосные планетарные редукторы - Редукторы и мотор-редукторы
Планетарные редукторы серии AF
Планетарные редукторы серии AF
Редукторы серии AF
Высокоточные планетарные редукторы
Выходной момент: T2N : 14 Нм - 2000 Нм
Передаточные числа: 3 - 100
Низкий люфт:
1 ступень: ≤ 1 угл.мин. / ≤ 3 угл. мин. / ≤ 5 угл.мин.
2 ступени: ≤ 3 угл.мин. / ≤ 5 угл.мин. / ≤ 7 угл.мин.
Редукторы этой серии могут быть доставлены клиентам в максимально короткие сроки.
Редукторы компании Apex Dynamics, могут работать в связке с сервоприводами любых других известных производителей. Редукторы Apex серии AF позволяют добиться плавного и стабильного вращения вала – редукторы Apex наилучший выбор при доступной цене.
Отличительные особенности редукторов Apex
Редукторы Apex отличаются высоким качеством изготовления, удобством монтажа и эксплуатации (не требуют дополнительной смазки), имеют высокий выходной момент и низкий уровень шума. При работе практически отсутствуют люфт и вибрации, а срок эксплуатации составляет 20 000 часов.
- Типоразмеры: 042-220.
- Максимальный момент ускорения: 42–6000 Нм.
- Номинальная входная скорость: 2000-5000 об/мин.
- Гарантированный срок службы: 30000 часов *
* - срок службы в режиме S1 15000 часов.
| Передаточные числа | Угловой люфт | КПД | ||
|---|---|---|---|---|
| 1-ступенчатые редукторы | 3/4/5/6/7/8/9/10 | Стандартное исполнение | ≤ 5′ | не ниже 97% |
| с уменьшенным люфтом | ≤ 3′ | |||
| с микролюфтом | ≤ 1′ | |||
| 2-ступенчатые редукторы | 15/20/25/30/35/40/45/50/60/70/80/90/100 | Стандартное исполнение | ≤ 7′ | не ниже 94% |
| с уменьшенным люфтом | ≤ 5′ | |||
| с микролюфтом | ≤ 3′ | |||
| Типоразмер редуктора | 042 | 060 | 075 | 100 | 140 | ||
|---|---|---|---|---|---|---|---|
| Максимальный момент ускорения1) | T2B | Нм | 42-66 | 120-180 | 300-480 | 624-990 | 1026-1950 |
| Номинальный выходной момент | T2N | Нм | 14-22 | 40-60 | 100-160 | 208-330 | 342-650 |
| Максимальная входная скорость3) | n1Max | мин-1 | 10000 | 10000 | 8000 | 8000 | 6000 |
| Номинальная входная скорость | n1N | мин-1 | 5000 | 5000 | 4000 | 4000 | 3000 |
| Угловой люфт, одна ступень | jt | угл. мин | ≤ 5/ ≤ 3 | ≤ 5/ ≤ 3 | ≤ 5/ ≤ 3/ ≤ 1 | ≤ 5/ ≤ 3/ ≤ 1 | ≤ 5/ ≤ 3/ ≤ 1 |
| Угловой люфт, две ступени | jt | угл. мин | ≤ 7/ ≤ 5 | ≤ 7/ ≤ 5 | ≤ 7/ ≤ 5 | ≤ 7/ ≤ 5/ ≤ 3 | ≤ 7/ ≤ 5/ ≤ 3 |
| Типоразмер редуктора | 180 | 220 | ||
|---|---|---|---|---|
| Максимальный момент ускорения1) | T2B | Нм | 1764-3600 | 4320-6000 |
| Номинальный выходной момент | T2N | Нм | 588-1200 | 1440-2000 |
| Максимальная входная скорость3) | n1Max | мин-1 | 6000 | 4000 |
| Номинальная входная скорость | n1N | мин-1 | 3000 | 2000 |
| Угловой люфт, одна ступень | jt | угл. мин | ≤ 5/ ≤ 3/ ≤ 1 | ≤ 5/ ≤ 3/ ≤ 1 |
| Угловой люфт, две ступени | jt | угл. мин | ≤ 7/ ≤ 5/ ≤ 3 | ≤ 7/ ≤ 5/ ≤ 3 |
Каталог Редукторы Apex высокоточные конические редукторы со спиральным зубчатым зацеплением AF >>
Купить редуктор
Вы можете осуществить подбор и купить редукторы, обратившись к нашим специалистам по электронной почте или позвонив по телефону, указанному в разделе контакты.
