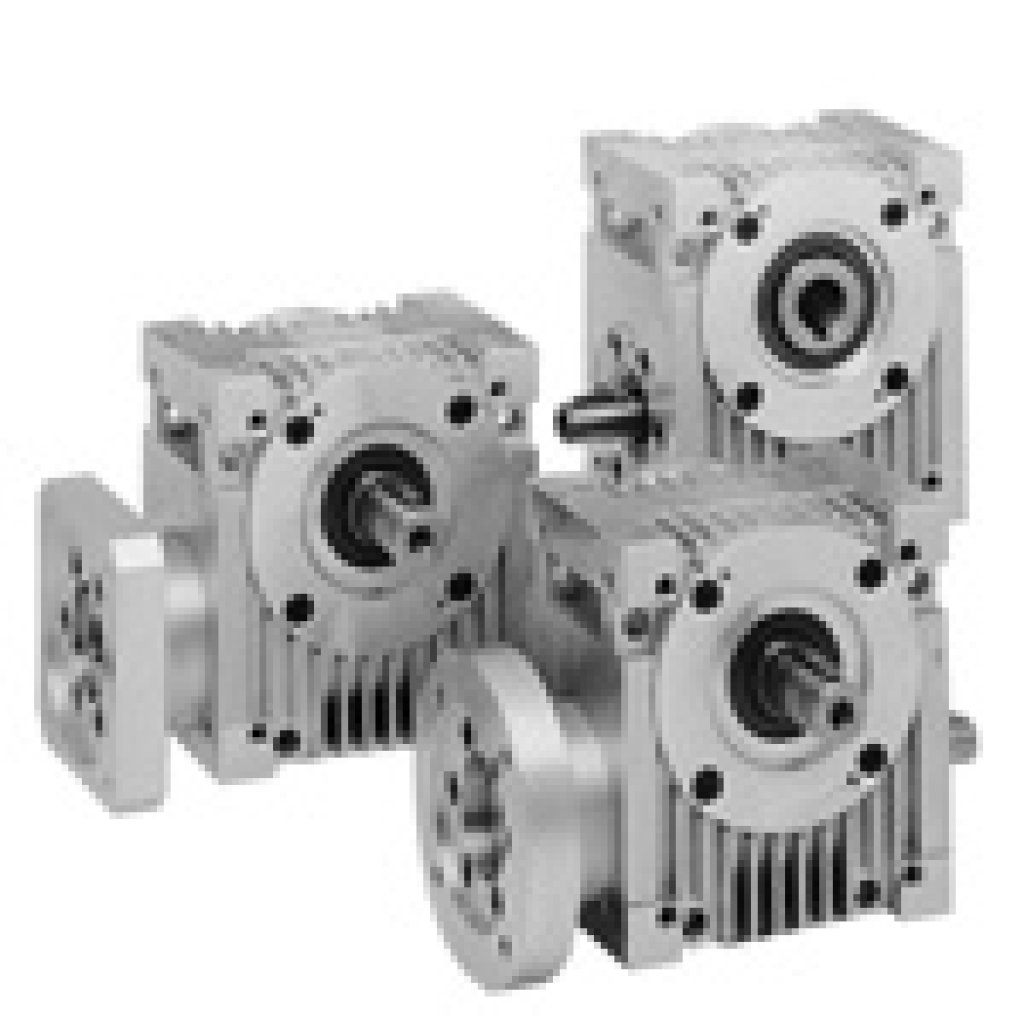

Червячные редукторы Gudel для систем линейного перемещения — модулей, порталов и транспортных систем производятся в 2 вариантах — с угловым люфтом 15-18 угловых минут (общепромышленные) и с угловым люфтом 3-6 угловых минут (прецизионные).
Редукторы могут оснащаться IEC-фланцами, выходной вал может быть в обычном исполнении и со шпоночной канавкой (возможны исполнения и с полым валом). Существует разновидность редуктора с двойным выходным валом.
В корпусе редуктора предусмотрены монтажные отверстия. Возможно изготовление входного фланца в соответствии с техтребованиями или по чертежам заказчика. Для присоединения вала двигателя редукторы оснащаются соединительными муфтами.
Модельный ряд редукторов
Компанией Gudel представлен весьма широкий модельный ряд редукторов с различным передаточным числом. Передаточные числа находятся в диапазоне значений от 2 до 60, что позволяет охватывать наиболее распространенные и часто-встречающиеся области промышленного применения редукторов.
Высокопроизводительные угловые редукторы Gudel идеальны для применения во всех типах угловых передач. Они предназначены для создания различных инженерных решений в машиностроении, используются в работе различных механизмов, технологических процессах оборудования на заводах и производственных линиях.
Редукторы характеризуются высоким качеством изготовления, большим сроком службы и минимальными требованиями к сервисному обслуживанию.
Высокопроизводительные угловые редукторы и мотор-редукторы Gudel хорошо защищены (имеют высокую степень защиты по стандарту IP) и предназначены для жестких условий эксплуатации. Они исполнены в пылезащитном корпусе и могут так же работать при значительном уровне вибрации. На корпусе располагаются ребра охлаждения, которые гарантируют оптимальное охлаждение редуктора в процессе работы.
Модульный принцип построения редукторов позволяет изготовить все необходимые варианты расположения для входных и выходных валов, в рамках приведенных типоразмеров. Комбинируя разные типоразмеры, Вы можете достичь результата, который идеально подойдет под Ваши специфические задачи. В зависимости от передаточного отношения, вы можете использовать модели редукторов с самоблокирующимся валом или модели без функции самоблокировки, можно применить удлиняющие переходные стаканы в соответствии с Вашими индивидуальными требованиями установки редуктора.
В дополнение, редукторы отличаются специальными конструктивными особенностями: возможность регулировать люфт, большую гибкость при установке и монтаже, при выборе мотора и соединительных муфт, выбор смазки, широкий выбор различных вариантов установки входных и выходных валов, возможность центрирования вала на входе и выходе редуктора.
Все эти конструктивные особенности помогают легко интегрировать угловые редукторы Gudel в любое промышленное оборудование.
Gudel производит редукторы и мотор-редукторы в сборе на самом современном оборудовании. Вся продукция отвечает жесточайшим требованиям, предъявляемым к качеству изготовления редукторов.
Редукторы Gudel стандартных типоразмеров можно использовать с двигателями ABB, Allen-Bradley, Fanuc, Lenze, KEB, Panasonic, Parvex, Siemens, ST и Yaskawa и некоторыми другими.
В прецизионной серии предусмотрена установка на выходном валу зубчатой шестерни для быстрой интеграции привода в систему линейных перемещений Gudel. Прецизионные червячные редукторы можно использовать и в сервоприводах со скоростью вращения вала двигателя в диапазоне от 3000 до 6000 об/мин.
Таблица 1. Характеристики червячных редукторов Gudel
| Типоразмер (межосевое расстояние) | 030 | 045 | 060 | 090 | 120 | 180 |
| Передаточные числа (общепромышленная серия) | 4,63; 5,57; 6,83; 8,6; 11,25; 15,33; 23,5; 47,0 | |||||
| Передаточные числа (прецизионная серия) | 2; 3; 4; 5; 6; 8; 10; 131/3; 16; 24 | |||||
| Угловой зазор (общепромышленная серия) | 15'-18' | |||||
| Угловой зазор (прецизионная серия) | 3'-6' | |||||
Прецизионные передачи приводов позиционирования
Высокоточные червячные передачи используются в системах точного позиционирования для угловой передачи крутящего момента. Механизм передачи может быть выполнен по специальному заказу в различных вариантах — с цельным входным и выходным валом, с компенсационной муфтой (для присоединения вала двигателя), с компенсирующим выходным валом и т.д.
Gudel использует высокоточные передачи в линейных модулях и многокоординатных системах, портальных и консольных манипуляторах, при создании промышленных роботов и автоматизированных производственных линий.
Таблица 2. Характеристики прецизионных конических передач Gudel
| Типоразмеры | 030 | 045 | 060 | 090 |
| Передаточное число | 30:1; 60:1 | |||
| Угловой зазор | 50"-70" | |||
| Уменьшенный угловой зазор (опционально) | 20"-50" | |||
| Максимальная входная скорость | 4000 об/мин | 4000 об/мин | 3000 об/мин | 3000 об/мин |
| Максимальный момент на выходном валу | 36 Нм | 110 Нм | 300 Нм | 960 Нм |
Мы предлагаем широкий ассортимент промышленных редукторов: цилиндрические редукторы и мотор-редукторы; цилиндро-конические редукторы и мотор-редукторы; планетарные редукторы; червячные редукторы; соосные редукторы; угловые конические редукторы; редукторы с перпендикулярным выходным валом и другие типы.
Каталог редукторов Gudel
Предлагаем ознакомиться с каталогов угловых редукторов Gudel в общем каталоге продукции:
Каталог редукторы и мотор-редукторы Gudel >>
Купить редукторы и мотор-редукторы Gudel
Вы можете купить или заказать проект или разработку проекта с использованием редукторов и решений Gudel с официальной гарантией у нас - в компании Сервотехника. Наши менеджеры осуществят подбор необходимых Вам оригинальных комплектующих Gudel.
