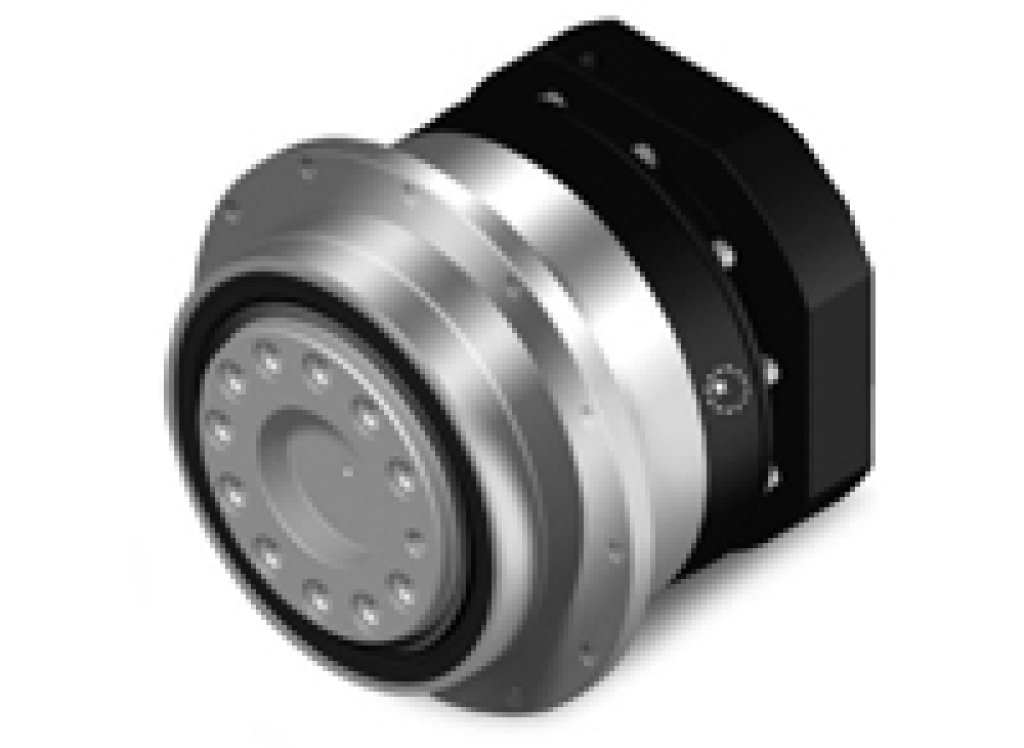

Высокоточные конические планетарные редукторы со спиральным зубчатым зацеплением AD

Прецизионные планетарные редукторы в компактном исполнении.

Редукторы серии AD
Прецизионные планетарные редукторы в компактном исполнении
Выходной момент: T2N : 14 Нм - 2000 Нм
Передаточные числа: 4 - 100
Низкий люфт:
1 ступень: ≤ 1 угл.мин. / ≤ 3 угл. мин. / ≤ 5 угл.мин.
2 ступени: ≤ 3 угл.мин. / ≤ 5 угл.мин. / ≤ 7 угл.мин.

Редукторы этой серии могут быть доставлены клиентам в максимально короткие сроки.

Редукторы компании Apex Dynamics, могут работать в связке с сервоприводами любых других известных производителей. Редукторы Apex серии AD позволяют добиться плавного и стабильного вращения вала – редукторы Apex наилучший выбор при доступной цене.

Отличительные особенности редукторов Apex

Редукторы Apex отличаются высоким качеством изготовления, удобством монтажа и эксплуатации (не требуют дополнительной смазки), имеют высокий выходной момент и низкий уровень шума. При работе практически отсутствуют люфт и вибрации, а срок эксплуатации составляет 20 000 часов.

• Типоразмеры: 047-255.
• Максимальный момент ускорения: 42–6000 Нм.
• Номинальная входная скорость: 2000-5000 об/мин.
• Гарантированный срок службы: 30000 часов *

* - срок службы в режиме S1 15000 часов.

	Передаточные числа	Угловой люфт		КПД
1-ступенчатые редукторы	4/5/7/10	Стандартное исполнение	≤ 5′	не ниже 97%
		с уменьшенным люфтом	≤ 3′
		с микролюфтом	≤ 1′
2-ступенчатые редукторы	16/20/21/25/31/35/40/ 50/61/70/91/100	Стандартное исполнение	≤ 7′	не ниже 94%
		с уменьшенным люфтом	≤ 5′
		с микролюфтом	≤ 3′

Типоразмер редуктора			047	064	090	110	140
Максимальный момент ускорения1)	T2B	Нм	42-66	120-180	300-480	690-990	1350-1950
Номинальный выходной момент	T2N	Нм	14-22	40-60	100-160	230-330	450-650
Максимальная входная скорость3)	n1Max	мин-1	5000	5000	4000	8000	6000
Номинальная входная скорость	n1N	мин-1	10000	10000	8000	4000	3000
Угловой люфт, одна ступень	jt	угл. мин	≤ 5/≤3	≤ 5/≤3	≤ 5/≤3/ ≤ 1	≤ 5/≤3/ ≤ 1	≤ 5/≤3/ ≤ 1
Угловой люфт, две ступени	jt	угл. мин	≤ 7/≤5	≤ 7/≤5	≤ 7/≤5	≤ 7/≤5/ ≤ 3	≤ 7/≤5/ ≤ 3

Типоразмер редуктора			200	255
Максимальный момент ускорения1)	T2B	Нм	2700-3600	4500-6000
Номинальный выходной момент	T2N	Нм	900-1200	1500-2000
Максимальная входная скорость3)	n1Max	мин-1	6000	4000
Номинальная входная скорость	n1N	мин-1	3000	2000
Угловой люфт, одна ступень	jt	угл. мин	≤ 5/≤3/ ≤ 1	≤ 5/≤3/ ≤ 1
Угловой люфт, две ступени	jt	угл. мин	≤ 7/≤5/ ≤ 3	≤ 7/≤5/ ≤ 3

Каталог Редукторы Apex высокоточные конические редукторы со спиральным зубчатым зацеплением AD >>

Купить редуктор

Вы можете осуществить подбор и купить редукторы, обратившись к нашим специалистам по электронной почте или позвонив по телефону, указанному в разделе контакты.
