Магнитная система LIMES LI50
Магнитная система LIMES LI50

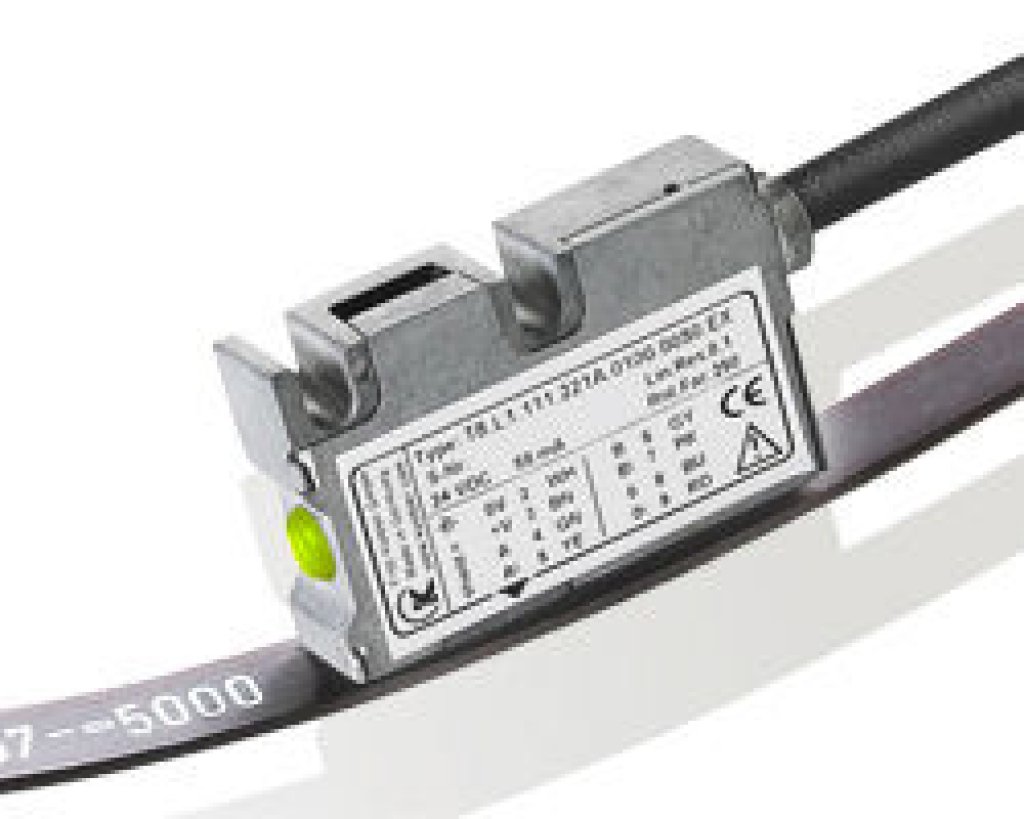

Магнитная система LIMES LI50 состоит из магнитной линейки с самоклеящимся слоем и считывающей магнитной головки. Система LIMES Li50 отличается от LIMES LI20 большим разрешением (до 0,005 мм) и большей точностью измерений.
Для работы с магнитной измерительной системой LIMES LI50 рекомендуется использовать счетчик Küebler 572 с панелью индикации или счетчики Küebler серии CODIX 555.
Технические и эксплуатационные характеристики магнитной измерительной системы Küebler серии LIMES LI50 приведены в таблице.
Технические характеристики магнитной системы Küebler серии LIMES LI50
Магнитный датчик LIMES LI50
| Параметры | Значения |
| Разрешение | 0,005 мм |
| Точность | ±(0,04 + 0,04 х L) мм |
| Повторяемость | ±1 инкремент |
| Максимальные рабочие скорости | До 16,25 м/с - для разрешения 0,025 мм До 3,25 м/с - для разрешения 0,005 мм |
| Допустимый зазор между датчиком и линейкой | 0,1…2,0 мм |
| Допустимые монтажные рассогласования | Боковые ±1,0 мм Угловые ±3° |
| Питающее напряжение | 4,8...30 B или 4,8...28 В, постоянный ток |
| Диапазон рабочих температур | -20…+80 °С |
| Допустимая влажность | 100% |
| Конденсация влаги | Допускается |
| Класс защиты | IP 67 |
Магнитная линейка LIMES B2
| Параметры | Значения |
| Расстояние между полюсами | 2 мм |
| Максимальная длина | 90 м |
| Стандартные длины | 1, 2, 4, 5, 6, 10, 20 м |
| Ширина | 10 мм |
| Толщина | 1,7 мм |
| Максимальный радиус изгиба | 50 мм |
| Диапазон рабочих температур | -20…+80 °С |
| Варианты монтажа | Клеящий слой |
