Магнитная система LIMES LI20

Системы управления ЧПУ/ПЛК/HMI

Магнитные измерительные системы - Энкодеры

Производитель

Энкодеры и измерительные системы

Магнитные измерительные системы

Запросить цену Документация

Серия

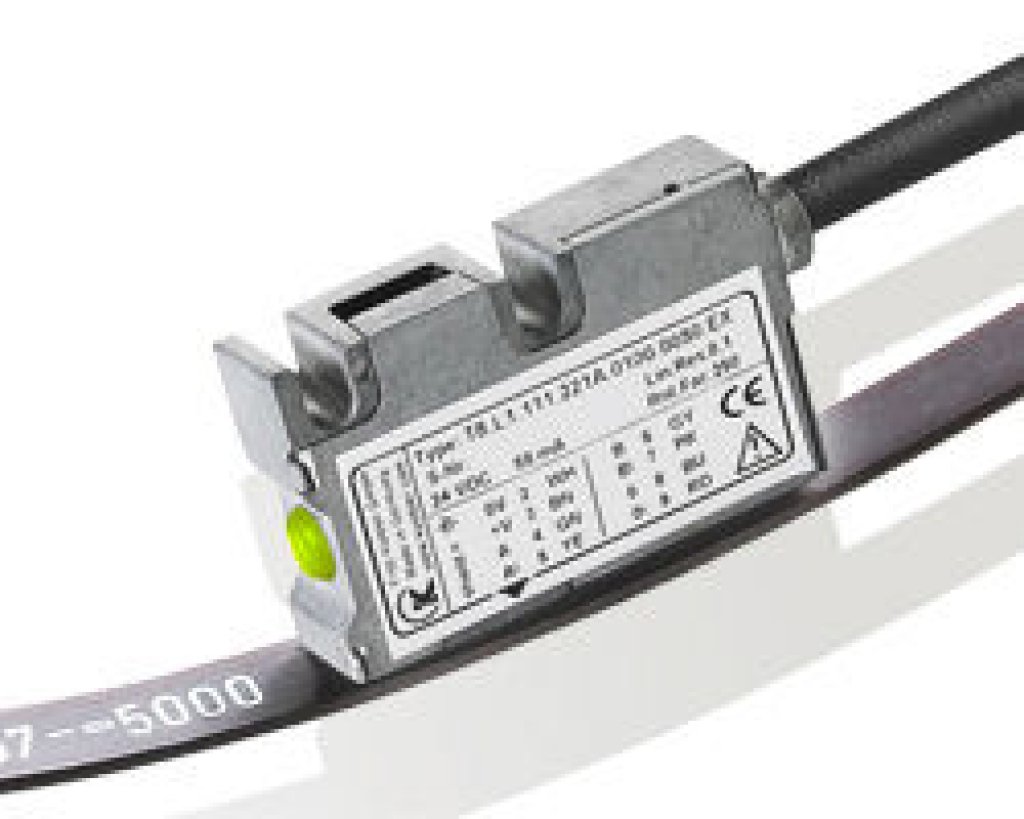

Магнитная система измерения перемещений LIMES LI20 состоит из магнитной линейки с самоклеящимся слоем и считывающей магнитной головки.

Для работы с магнитной измерительной системой LIMES LI20 рекомендуется использовать счетчик Küebler с индикаторной панелью версии 572.

Технические и эксплуатационные характеристики магнитной измерительной системы Küebler серии LIMES LI20 приведены в таблице.

Технические характеристики магнитной системы Küebler серии LIMES LI20

Параметры	Значения
Разрешение	0,01 мм
Точность	±(0,04 + 0,04 х L) мм
Повторяемость	±1 инкремент
Максимальная рабочая скорость	25 м/с
Допустимый зазор между датчиком и линейкой	0,1…1,0 мм
Допустимые монтажные рассогласования	Боковые ±1,0 мм Угловые ±3°
Питающее напряжение	4,8 В...30 VDC или 4,8...26 VDC, постоянный ток
Диапазон рабочих температур	-20…+80 °С
Допустимая влажность	100%
Конденсация влаги	Допускается
Класс защиты	IP 67

Параметры	Значения
Расстояние между полюсами	2 мм
Максимальная длина	90 м
Стандартные длины	1, 2, 4, 5, 6, 10, 20 м
Ширина	10 мм
Толщина	1,7 мм
Максимальный радиус изгиба	50 мм
Диапазон рабочих температур	-20…+70 °С
Варианты монтажа	Клеящий слой

Параметры	Значения
Питающее напряжение	24 В, постоянный ток 24 В, переменный ток
Рабочая частота	1 МГц
Программируемые параметры	Частота, скорость, время, расстояние и др.
Предустановленные значения	2
Возможность тонкой подстройки	Да
Дисплей	8-разрядный 10-мм LED-монитор с опцией регулировки яркости
Регулировка выходного сигнала	Да
Интерфейс	RS 232
Размеры лицевой панели	44 х 91 мм
Класс защиты	IP 65

Компактное решение для поворотных систем:

до 3600 импульсов за один оборот;
полый вал 8-30 мм;
ширина измерительной системы – всего 16 мм;
простой монтаж;
высокий уровень защиты – IP67;
бесконтактное сканирование, высокая степень устойчивости к ударным и вибрационным нагрузкам.
