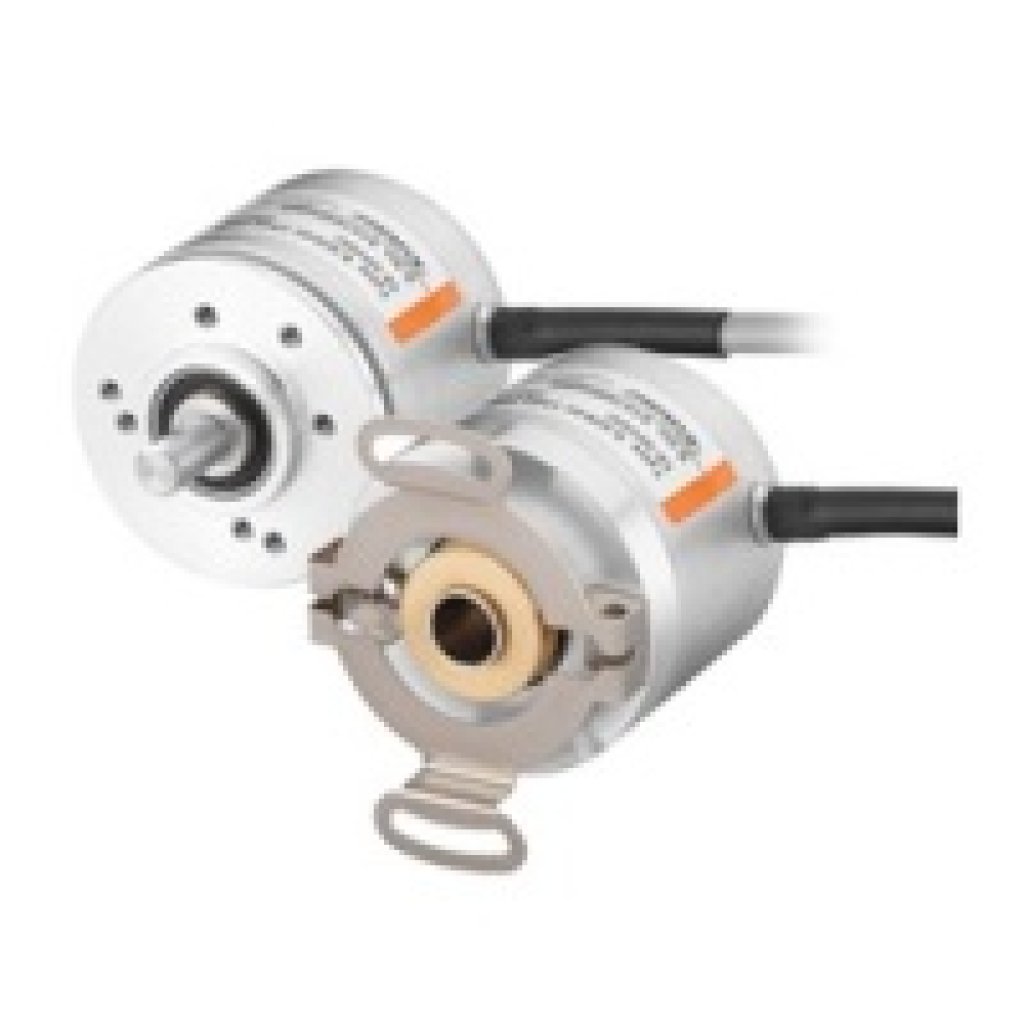

Энкодеры инкрементальные Kubler Sendix KIS40 и Kubler Sendix KIH40
Экономичный энкодер
Для небольших устройств и машин
Прочная несущая конструкция
Размер Ø 40 мм
2,500 ppr инкрементальный
Модель KIS40 - Вал макс. 8 мм, с плоской поверхностью
Модель KIS40 - Вал макс. 1/4 дюйма, с плоской поверхностью
Основные преимущества Kubler Sendix KIS40 и Kubler Sendix KIH40
Внешний диаметр энкодера всего 40 мм.
Идеально подходит для ограниченного пространства для установки.
Прочная конструкция подшипника в исполнении Safety Lock ™.
Безопасный ввод в эксплуатацию: защита от обратной полярности и защита от короткого замыкания.
Максимальное разрешение 2500 импульсов на оборот.
Напряжение питания 5 В постоянного тока или от 10 до 30 В постоянного тока.
Двух-тактный, RS422 или открытый коллектор.
Кабель радиальный или осевой.

Экономичное сенсорное решение - энкодеры инкрементальные Kubler Sendix KIS40 и Kubler Sendix KIH40
Инкрементальные компактные энкодеры Kubler Sendix KIS40 / KIH40 с оптическими датчиками, разработаны для максимальной экономии места и доступны с разрешением до 2500 импульсов на оборот.
В этих энкодерах интегрирована технология Sendix от Kubler. Это приводит к особой устойчивости к вибрациям и ошибкам при установке. Он устанавливает новые стандарты в приложениях, чувствительных к стоимости. Широкий диапазон производительности открывает множество областей применения и поэтому особенно подходит для узких монтажных пространств, а также для небольших машин и устройств.
Технические характеристики
Диаметр энкодера: Ø 40 мм
Тип вала:
Вал 6 мм, с плоской поверхностью
Вал 8 мм, с плоской поверхностью
Вал 1/4 ", с плоской поверхностью
Тип фланца: Фланец синхронизатора / фланец сервопривода
Зажимной фланец
Ø 40,00 мм
Рабочая температура: -20 ° С ... +70 °С
Уровень защиты: IP64
Типы подключения:
Осевой кабель
Радиальный кабель
Максимальная скорость вращения: 4500 мин -1
Масса: 170 г
Сканирование: оптическое
Разрешение максимальное: 2,500 ppr с приращением
Источник питания:
5 V DC
10...30 V DC
Интерфейсы:
Gegentakt
TTL / RS422
Открытый коллектор

Каталог инкрементальные компактные энкодеры Kubler Sendix KIS40 (с цельным валом), и Инкрементальные компактные энкодеры Kubler Sendix KIH40 (с полым валом) (англ., pdf, 0.3 Мб)
