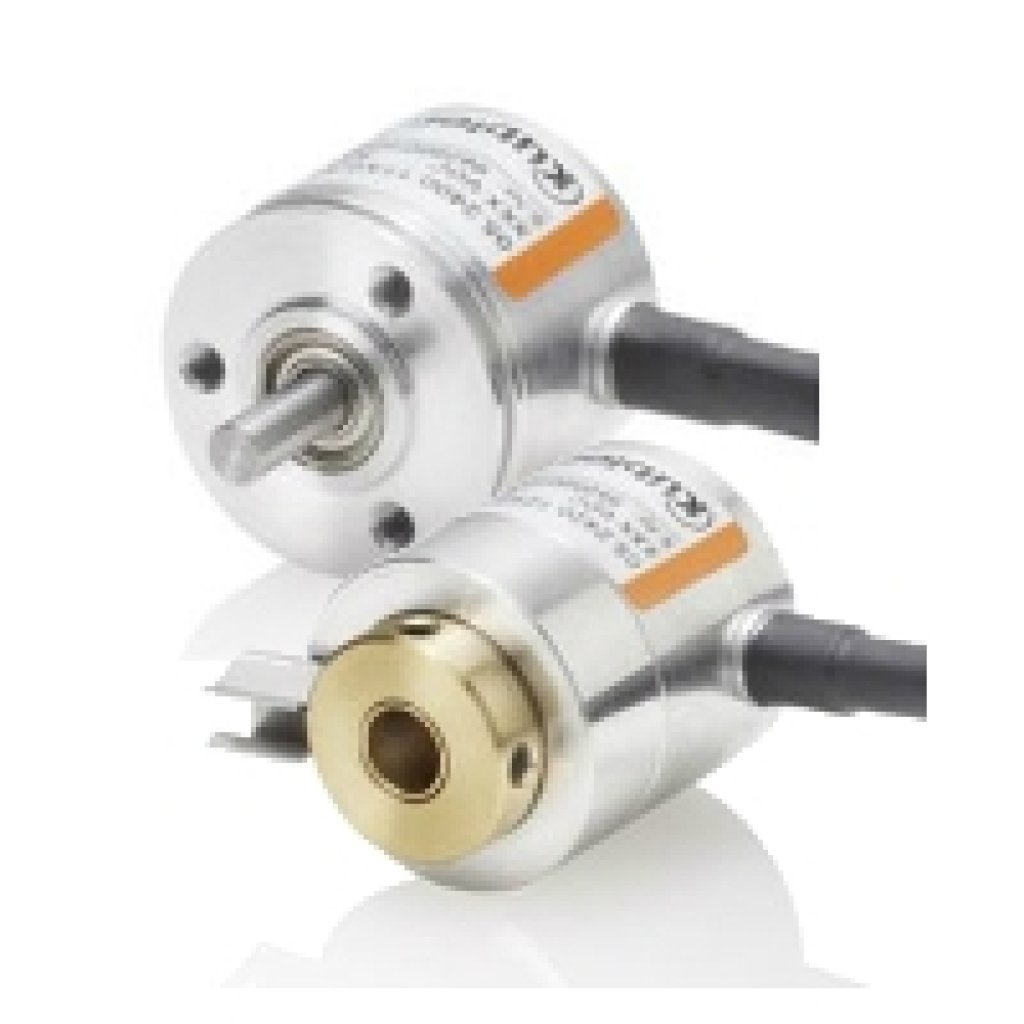

Энкодеры инкрементальные Kubler 2400 / 2420
Идеально подходит для небольших устройств
Прочная несущая конструкция
Адаптируемый
Размер Ø 24 мм
1,024 ppr инкрементальный
2400 - Прямой вал макс. 6 мм,
2420 - Полый вал макс. 6 мм, глухое отверстие
Преимущества
Прочная несущая конструкция
Многократный зажим обеспечивает высокую разгрузку от натяжения кабельного вывода.
Выходы с защитой от короткого замыкания
Универсальный - идеально подходит для использования в небольших устройствах
соответствуют требованиям сертификации железнодорожного стандарта EN 50121
Идеально подходит для установки в ограниченном пространстве: миниатюрные оптические энкодеры. Инкрементальные миниатюрные энкодеры 2400/2420 с их оптической сенсорной технологией обеспечивают разрешение до 1024 импульсов на оборот.
Эти энкодеры, диаметром всего 24 мм, особенно хорошо подходят для использования в ограниченном пространстве.

Основные технические характеристики
Диаметр энкодера: Ø 24 мм
Тип вала: Полый вал 4 мм, глухое отверстие
Полый вал: 6 мм, глухое отверстие
Тип фланца: Ø 24,00 мм
Рабочая температура: -20 ° С ... + 85 ° С
Уровень защиты: IP50, IP64, IP65
Типы подключения: Осевой кабель
Радиальный кабель
Максимальная скорость вращения: 12.000 мин -1
Масса: 60 г
Сканирование: оптическое
Разрешение максимальное: 1,024 ppr инкрементальный
Источник питания:
5...24 V DC
8...30 V DC
Интерфейсы: push-pull, HTL

Каталог энокдеры Kubler миниатюрная серия 2400 (с цельным валом), Энокдеры Kubler миниатюрная серия 2420 (с полым валом) (англ., pdf, 0.3 Мб)
