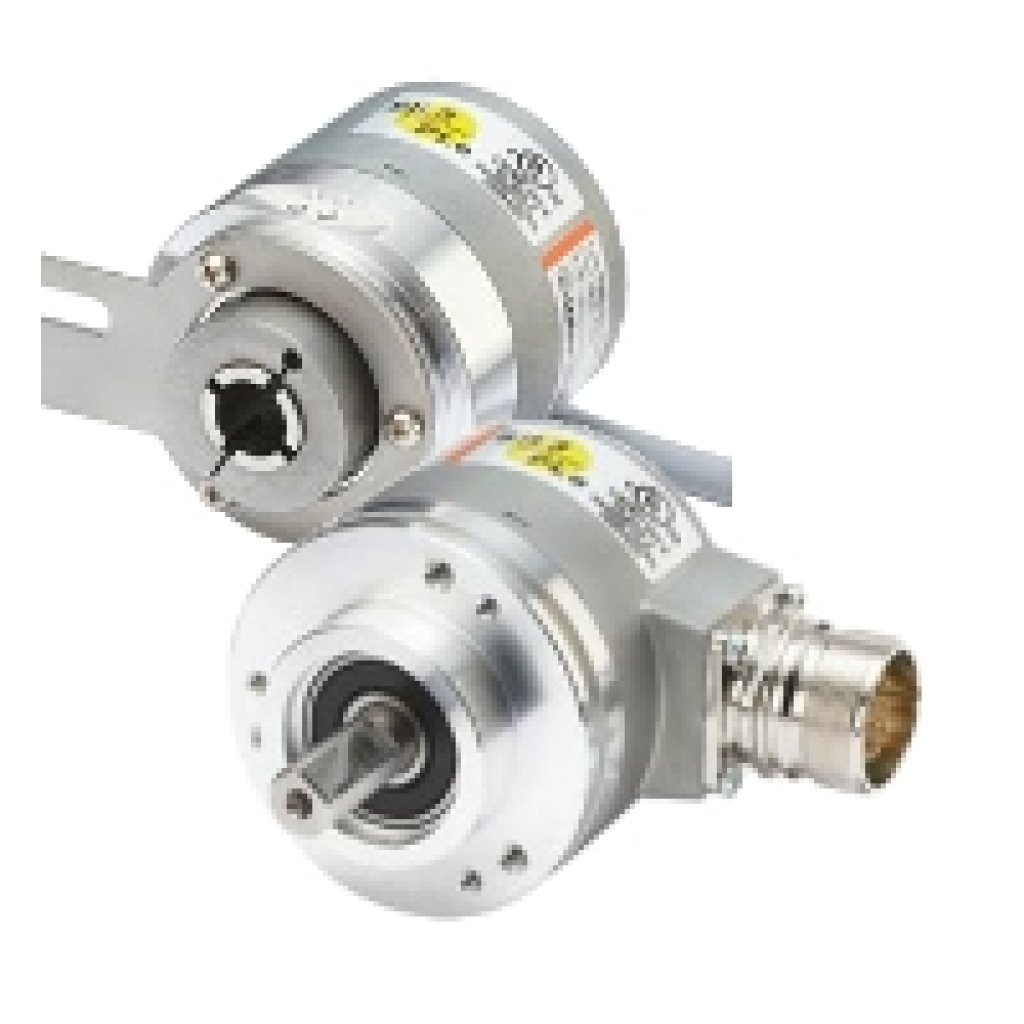

Энкодеры - Kubler серия Sendix SIL 5863FS2 (с цельным валом), Kubler Sendix 5883FS2 (с полым валом)

Kubler Sendix 5863/5883 для сложных приложений: энкодеры с дополнительной инкрементальной дорожкой. Абсолютные энкодеры однооборотные Kubler Sendix 5863/5883 с интерфейсом SSI или BiSS и оптической сенсорной технологией достигают 17-битного разрешения для однооборотных энкодеров и 12-битного для многооборотных энкодеров. В этом стандартном размере 58 мм возможен сквозной полый вал до 14 мм и вал с глухим отверстием до 15 мм. Эти энкодеры также доступны с дополнительной инкрементальной дорожкой.

Технические характеристики
Тип вала Вал 6 мм, с плоской поверхностью
Вал 10 мм, с плоской поверхностью
Вал 1/4 ", с плоской поверхностью
Вал 3/8", с плоской поверхностью
Тип фланца Фланец синхронизатора / фланец сервопривода
Зажимной фланец
Квадратный фланец
Ø 58.00 мм
Рабочая температура -40 ° С ... + 90 ° С
Уровень защиты IP65 / IP67
Типы подключения Осевой кабель
Радиальный кабель
Разъем M23 осевой Разъем
M23 радиальный
Разъем
M12 осевой Разъем M12 радиальный
Максимум. скорость вращения 12.000 мин -1
Масса 450 g
Сканирование оптическое
Разрешение макс. 2,048 ppr, инкрементальный,
17 бит, однооборотный,
12 бит, многооборотный
Напряжение питания 5 V DC
10...30 V DC
Интерфейсы SSI, двоичный
SSI, серый
SSI + 2048 имп SinCos
SSI + 2048 имп RS422
BiSS
BiSS + 2048 имп SinCos
BiSS + 2048 имп RS - 422

Каталог серий Sendix SIL 5863FS2 (с цельным валом), 5883FS2 (с полым валом) (англ., pdf, 0.8 Мб)
