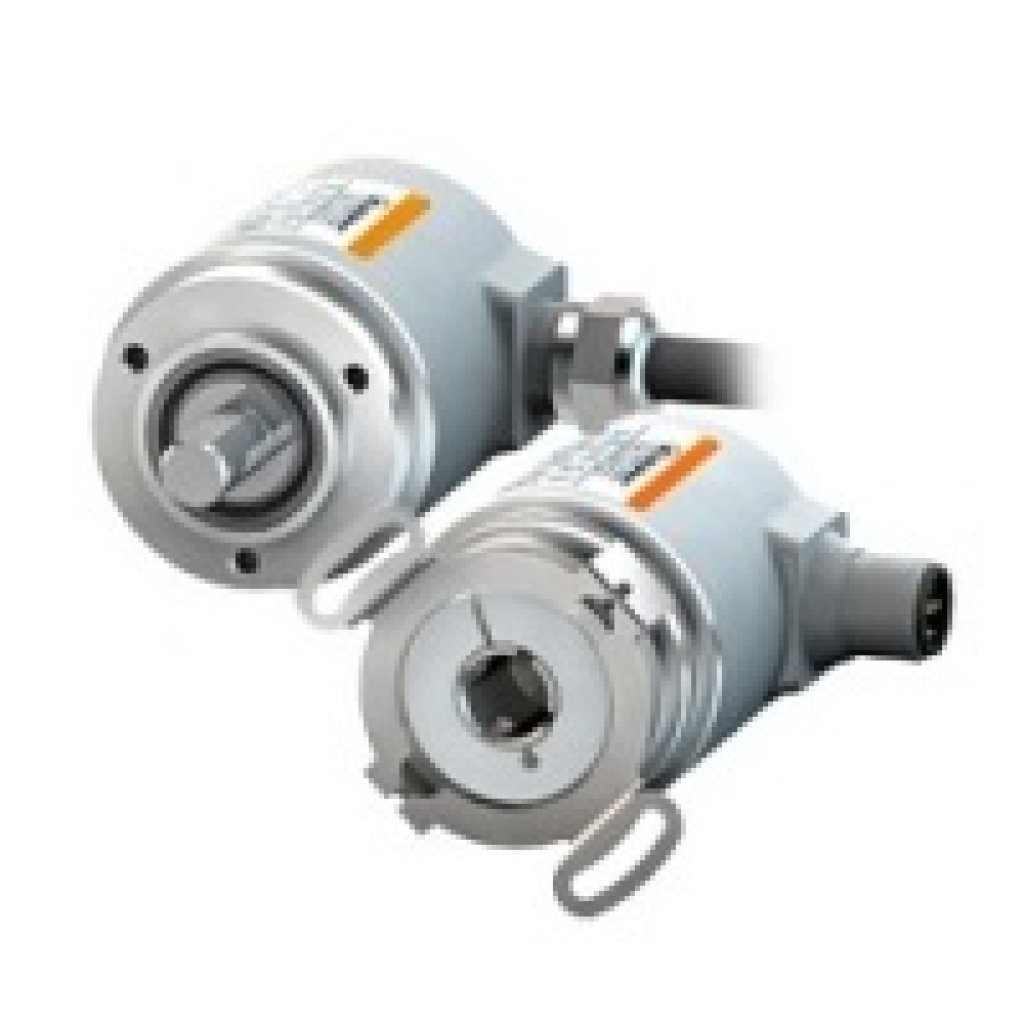

Энкодеры - Kubler Sendix серия Sendix M3663 SSI (с цельным валом), Kubler Sendix M3683 SSI (с полым валом)

Энкодеры Абсолютные многооборотные Sendix M3663
Электронные многооборотные энкодеры с технологией сбора энергии (Energy Harvesting) от KUBLER.
Абсолютные энкодеры Kubler Multiturn Sendix M3663 / M3683 с интерфейсом SSI и магнитной сенсорной технологией основаны на Energy Harvesting Technology и оснащены без шестеренок и без аккумулятора. Это делает их особенно прочными, долговечными и экономичными. Обладая высокой степени защиты IP67, эти энкодеры обеспечивают надежную работу в самых суровых условиях. Их компактный дизайн (всего 36 мм) позволяет легко устанавливать данный энкодер в ограниченном пространстве.
Технические характеристики
Устойчивая конструкция
Без износа
Магнитный - прочный
Размер Ø 36 мм
14 бит однооборотный
24 бит многооборотный
Вал макс. 10 мм, с плоской поверхностью
Вал макс. 1/4 дюйма, с плоской поверхностью
Тип вала Вал 6 мм, с плоской поверхностью
Вал 8 мм, с плоской поверхностью
Вал 10 мм, с плоской поверхностью
Вал 1/4 ", с плоской поверхностью
Тип фланца Фланец синхронизатора / фланец сервопривода
Зажимной фланец Ø 36.00 мм
Рабочая температура -40 ° С ... + 85 ° С
Уровень защиты IP65 / IP67
Типы подключения Осевой кабель
Радиальный кабель
Разъем M12 осевой
Разъем M12 радиальный
Максимум. скорость вращения 6.000 мин -1
Масса 210 g
Сканирование магнитное
Разрешение макс.:
14 бит однооборотные
24 бит многооборотные
Напряжение питания 10...30 V DC
Интерфейсы SSI, SSI binary, Код Грея

Каталог Серии Sendix M3663 SSI (с цельным валом), M3683 SSI (с полым валом) (англ., pdf, 0.5 Мб)
