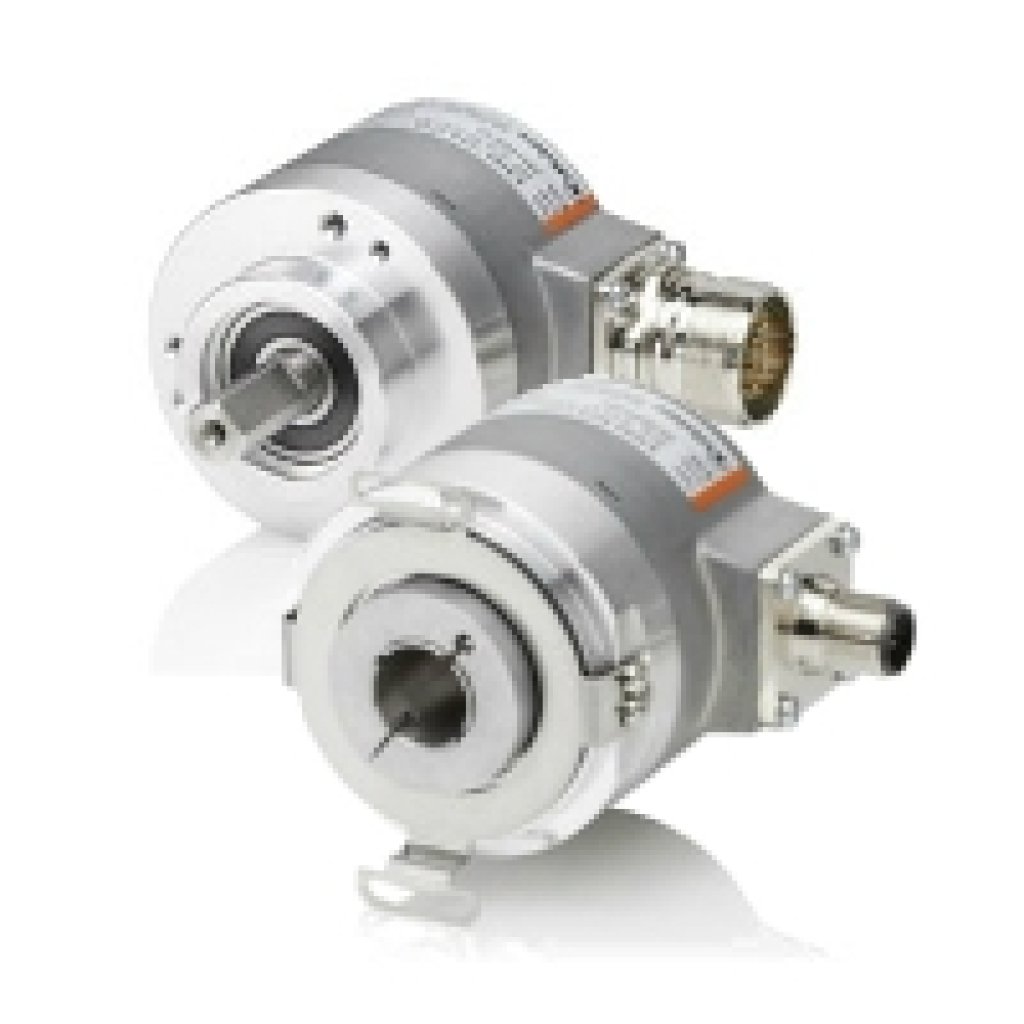

Энкодеры - Kubler Серия Sendix F5863 (с цельным валом), Kubler F5883 (с полым валом)
Особенности Kubler Серия Sendix F5863 (с цельным валом), Kubler F5883 (с полым валом)
Высокая точность Устойчивый Без редуктора со 100% магнитной нечувствительностью Размер Ø 58 мм 2,048 страниц на оборот с приращением 17 бит однооборотный 24-битный многооборотный Вал макс. 10 мм, с плоской поверхностью Вал макс. 3/8", с плоской поверхностью
Описание - энкодеры Kubler Серия Sendix F5863 (с цельным валом), Kubler F5883 (с полым валом)
Intelligent Scan Technology™ — одновременно мощная и экономичная. Абсолютные энкодеры Kubler Multiturn Sendix F5863 / F5883 с запатентованной технологией Intelligent Scan Technology™ и интерфейсом SSI или BiSS представляют собой оптические энкодеры с особенно высоким разрешением без зубчатых колес и со 100% магнитной нечувствительностью. Общее разрешение 41 бит, варианты исполнения: сквозной полый вал до 15 мм и варианты с дополнительной инкрементной дорожкой SinCos или RS422.
Основные технические характеристики Kubler Серия Sendix F5863 (с цельным валом), Kubler F5883 (с полым валом)
Диаметр: Ø 58 мм
Тип вала: Вал 6 мм, с плоской поверхностью
Вал: 10 мм, с плоской поверхностью
Вал: 1/4 дюйма, с плоской поверхностью
Вал: 3/8 дюйма, с плоской поверхностью
Тип фланца: Синхронный фланец / сервофланец
Зажимной фланец: Ø 58,00 мм
Рабочая температура: -40 °С ... +85 °С
Уровень защиты: IP65 / IP67
Типы подключения: Осевой кабель
Радиальный кабель разъем M23,
Осевой разъем M23,
Радиальный разъем M12,
Осевой разъем M12,
Максимальная скорость вращения: 12 000 мин -1
Сканирование: оптическое
Разрешение макс.: 2,048 имп/об инкрементальный
17 бит однооборотный
24 бит многооборотный
Источник питания: 5 V DC
10...30 V DC
Интерфейсы: SSI, двоичный
SSI, серый
SSI + 2048 имп./об SinCos
SSI + 2048 имп./об RS422
BiSS
Масса: 450 г

Каталог серий Sendix F5863 (с цельным валом), F5883 (с полым валом) (англ., pdf, 0.7 Мб)
