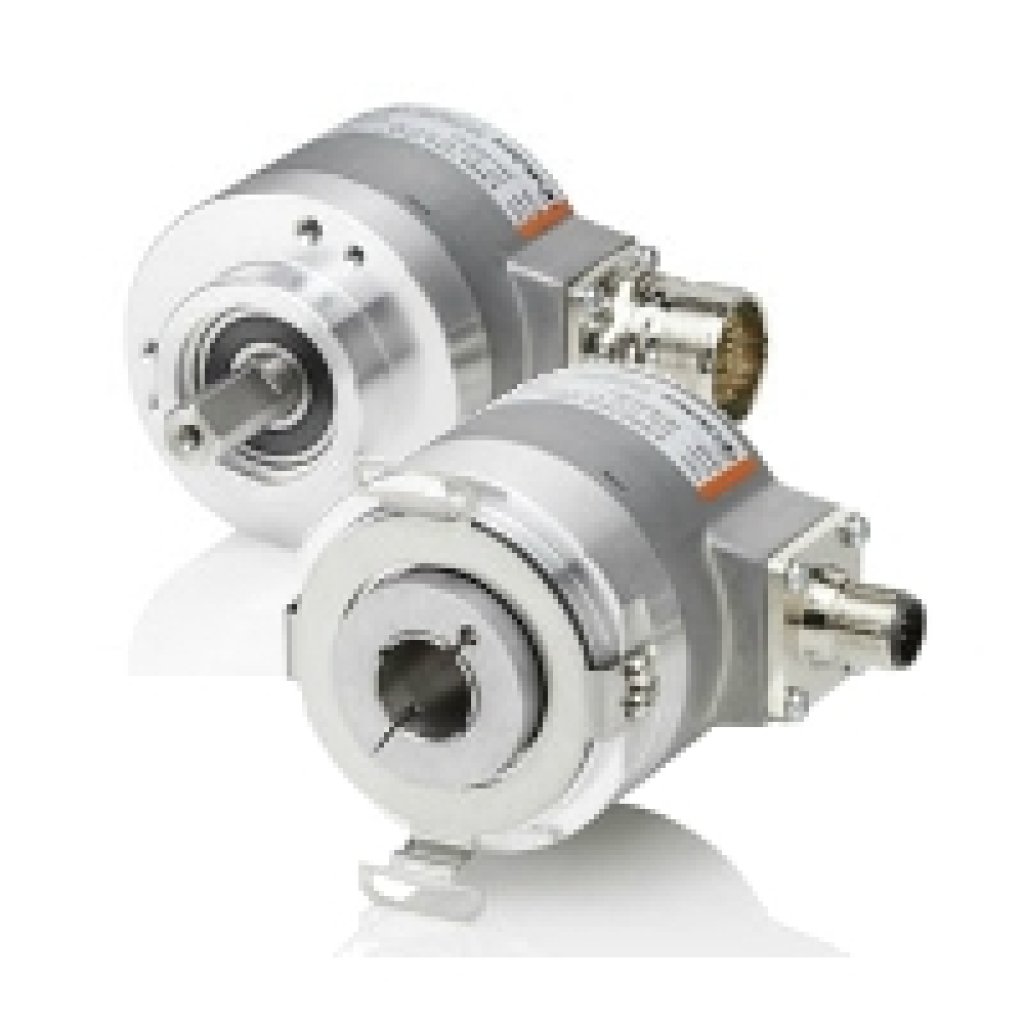

Энкодеры - Kubler серия Sendix 5863 (с цельным валом), Kubler Sendix 5883 (с полым валом)

Энкодеры Абсолютные многооборотные Kubler Sendix 5863
Для сложных применений: энкодеры с дополнительной инкрементальной дорожкой. Абсолютные энкодеры однооборотные Kubler Sendix 5863/5883 с интерфейсом SSI или BiSS и оптической сенсорной технологией достигают разрешения 17-битного однооборотного и 12-битного многооборотного. В этом стандартном размере 58 мм возможен сквозной полый вал до 14 мм и вал с глухим отверстием до 15 мм. Эти энкодеры также доступны с дополнительной инкрементальной дорожкой.

Технические характеристики

Высокая точность
Стабильно работающий
Надежный
Размер Ø 58 мм
2,048 ppr с приращением
17 бит однооборотный
12 бит многооборотный
Вал макс. 10 мм, с плоской поверхностью
Вал макс. 3/8 дюйма, с плоской поверхностью
Тип вала Вал 6 мм, с плоской поверхностью
Вал 10 мм, с плоской поверхностью
Вал 1/4 ", с плоской поверхностью
Вал 3/8", с плоской поверхностью
Тип фланца Фланец синхронизатора / фланец сервопривода
Зажимной фланец
Квадратный фланец Ø 58.00 мм
Рабочая температура -40 ° С ... + 90 ° С
Уровень защиты IP65 / IP67
Типы подключения Осевой кабель
Радиальный кабель
Разъем M23 осевой Разъем
M23 радиальный
Разъем M12 осевой
Разъем M12 радиальный
Максимум. скорость вращения 12.000 мин -1
Масса 450 g
Сканирование оптический
Разрешение макс.:
2,048 ppr, инкрементальный,
17 бит, однооборотный,
12 бит, многооборотный
Напряжение питания 5 V DC
10...30 V DC
Интерфейсы SSI, двоичный
SSI, Грей
SSI + 2048 имп SinCos
SSI + 2048 имп RS422
BiSS
BiSS + 2048 имп SinCos
BiSS + 2048 имп RS - 422

Каталог серий Sendix 5863 (с цельным валом), 5883 (с полым валом) (англ., pdf, 0.7 Мб)
