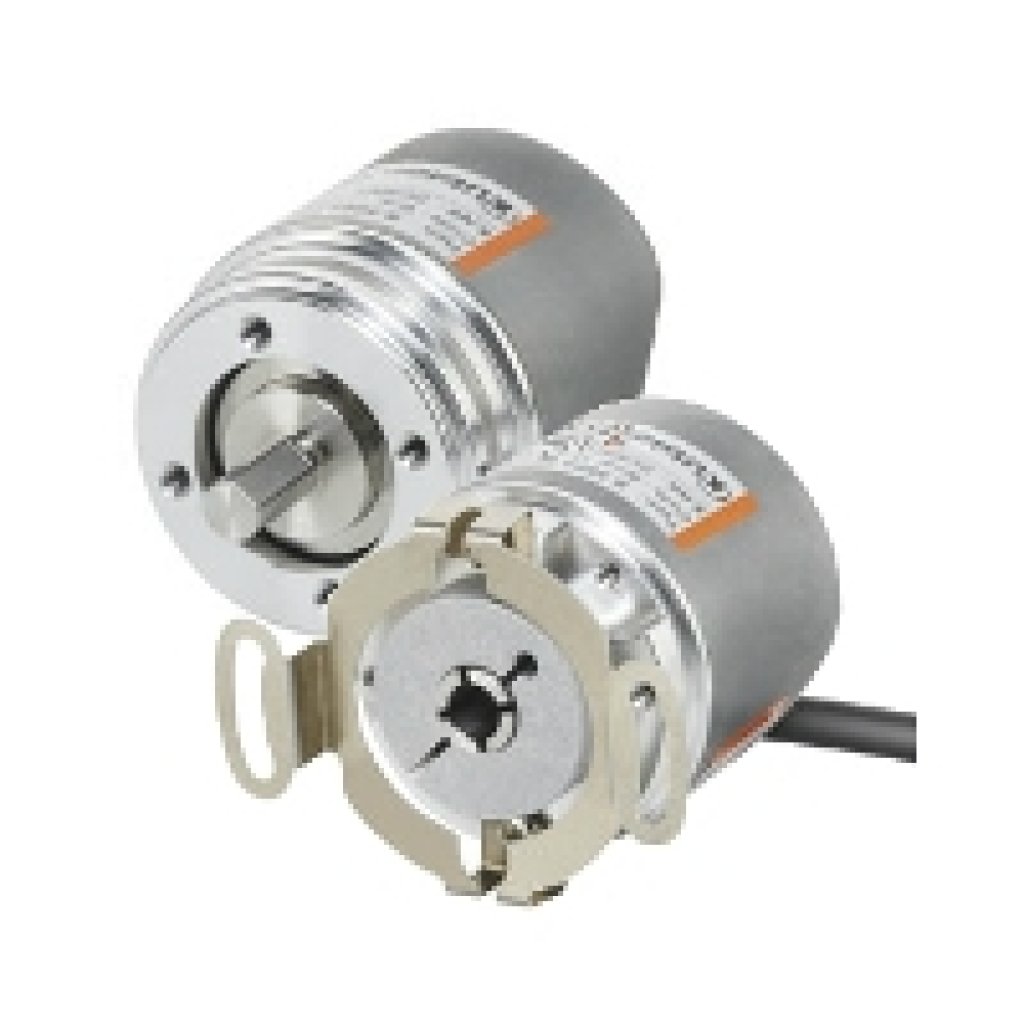

Энкодеры - Kubler компактная серия Sendix F3663 (с цельным валом), Kubler Sendix F3683 (с полым валом)
Описание - энкодеры Абсолютные многооборотные Kubler Sendix F3663
Абсолютные энкодеры Singleturn Sendix F3663 / F3683 с запатентованной Intelligent Scan Technology ™ и интерфейсом SSI или BiSS отличаются особой прочностью и компактностью. При размерах всего 36 x 42 мм возможен сквозной полый вал до 8 мм или глухой полый вал до 10 мм. Технология высокоточного оптического датчика обеспечивает разрешение до 17 бит для однооборотного и до 24 бит для многооборотного.
Особенности - энкодеры Абсолютные многооборотные Kubler Sendix F3663
Высокая точность
Особо стойкий
Без редуктора со 100% нечувствительностью к магнитам
Размер Ø 36 мм
2,048 ppr с приращением
17 бит однооборотный
24 бит многооборотный
Вал макс. 10 мм, с плоской поверхностью
Вал макс. 3/8 дюйма, с плоской поверхностью

Каталог серий Sendix F3663 (с цельным валом), F3683 (с полым валом)(англ., pdf, 0.5 Мб)

Технические характеристики
Тип вала Вал 6 мм, с плоской поверхностью
Вал 8 мм, с плоской поверхностью
Вал 10 мм, с плоской поверхностью
Вал 1/4 ", с плоской поверхностью
Вал 3/8", с плоской поверхностью
Тип фланца Фланец синхронизатора / фланец сервопривода
Зажимной фланец Ø 36.00 мм
Рабочая температура -40 ° С ... + 90 ° С
Уровень защиты IP65 / IP67
Типы подключения Тангенциальный кабель
Максимум. скорость вращения 12.000 мин -1
Масса 200 g
Сканирование оптическое
Разрешение макс.: 2,048 ppr, инкрементальный,
17 бит, однооборотный,
24 бит, многооборотный
Напряжение питания 5 V DC
10...30 V DC
Интерфейсы:
SSI, двоичный
SSI
SSI + 2048 имп SinCos
SSI + 2048 имп RS422
BiSS
