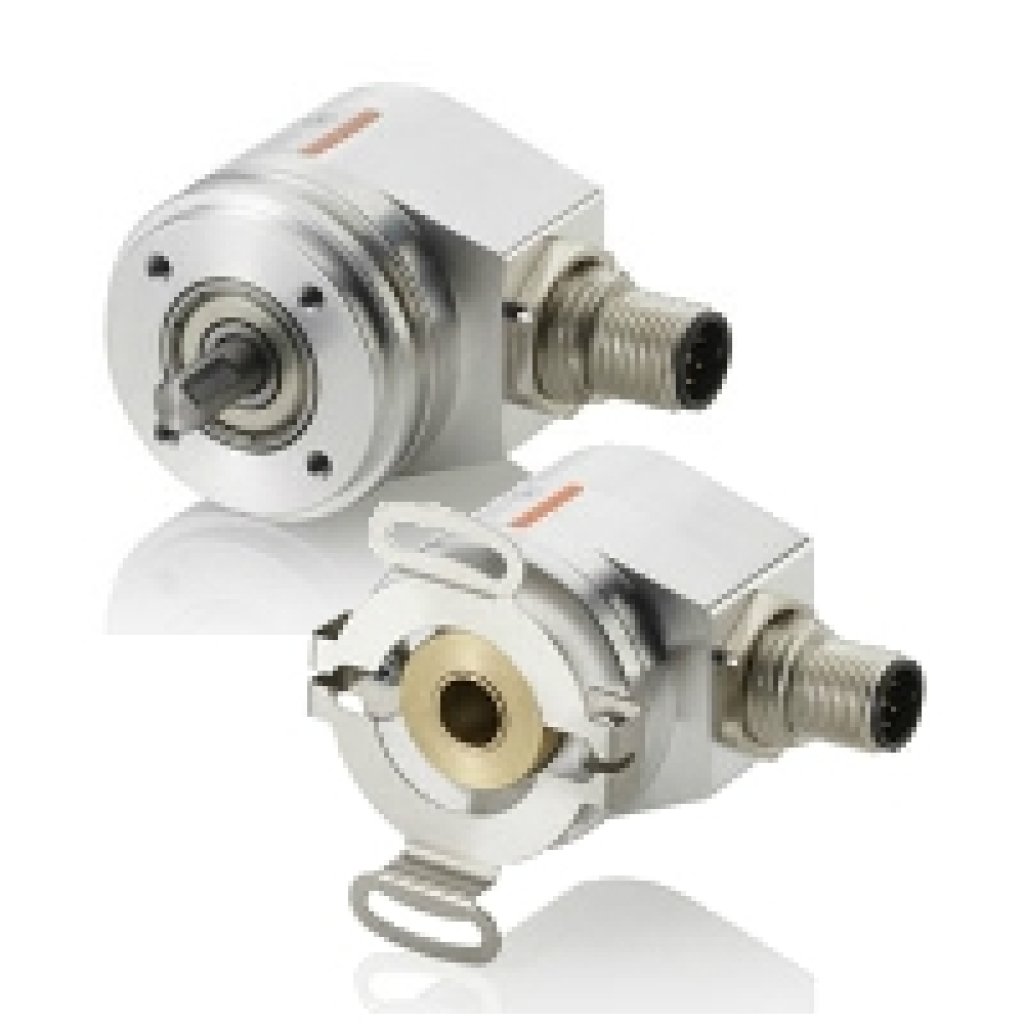

Энкодеры инкрементальные Kubler 3610 и Kubler 3620
Компактное решение
Универсальный энкодер
Размер Ø 36 мм
2,500 ppr с приращением
Полый вал макс. 8 мм, сквозной
Полый вал 1/4 дюйма, сквозной
Основные преимущества
Внешний диаметр всего 36 мм и 38 мм.
Сплошной полый вал до 8 мм (Kubler 3620).
Идеально подходит для ограниченного пространства для установки.
Доступен с кабельным выводом или вилкой M12.
Максимальное разрешение 2500 импульсов на оборот.
Напряжение питания от 5 до 18 В постоянного тока или от 8 до 30 В постоянного тока.
Энкодеры Kubler 3610 и Kubler 3620 подходят для установки в ограниченном пространстве.
Доступны инкрементальные компактные энкодеры Kubler 3610 / Kubler 3620 с оптическими датчиками с разрешением до 2500 импульсов на оборот. Версии со сквозным полым валом предназначены для диаметров до 8 мм.
Технические характеристики
Диаметр энкодера: Ø 36 мм
Тип вала:
Kubler 3620 - Полый вал 6 мм,
Kubler 3620 - 8 мм, полый вал 1/4 "
Тип фланца:
Пружинные элементы, короткие
Пружинные элементы, длинные
Муфта статора:
Ø 36,00 мм
Ø 46,00 мм
Рабочая температура: -20 ° С ... + 85 ° С
Уровень защиты:
IP50
IP64
IP65
Типы подключения: Радиальный кабель
M12 разъем радиальный
Максимальная скорость вращения: 6.000 мин -1
Масса: 80 г
Сканирование: оптическое Разрешение максимальное: 2,500 ppr инкрементальный Источник питания:
5 V DC
5...18 V DC
8...30 V DC
Интерфейсы:
Двухтактный
TTL / RS422

Каталог серий 3610 (с цельным валом), 3620 (с полым валом) (англ., pdf, 0.5 Мб)
