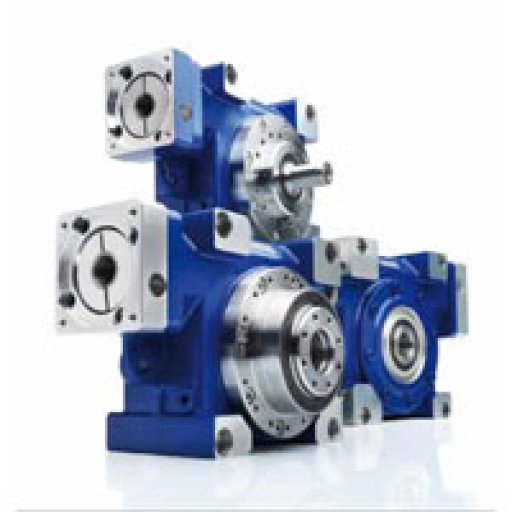

Редукторы. Серия V-Drive+ / V-Drive economy

Червячный редуктор со сплошным валом, полым валом или полым фланцем на выходе

Наш новый червячный серворедуктор V-Drive обеспечивает уникальное разнообразие новых вариантов применения. В конструкцию червячного редуктора было целенаправленно включено большое количество технологических инноваций, и обе его версии V-Drive+ и V-Drive economy представляют собой абсолютно индивидуальные решения.

Оптимизированное зацепление с вогнутым профилем зубьев обеспечивает, в частности, не только стабильно высокую точность позиционирования и малый угловой люфт, но и увеличение крутящего момента на величину до 50%.

Благодаря КПД до 97% V-Drive+ является самым эффективным среди всех червячных редукторов, имеющихся на рынке.

V-Drive+

Обладающий стабильно высокой точностью позиционирования и малым угловым люфтом (менее 3 угловых минут) редуктор V-Drive+ устанавливает новую планку для червяных редукторов. Это позволяет достичь оптимального соотношения силы и точности.

Имеются следующие варианты выходного вала:

• VDH (полый вал, гладкий/со шпон. пазом)
• VDS (сплошной вал, гладкий/со шпон. пазом/ с эвольвентой)
• VDT (вал с фланцем)

Типоразмеры: 050, 063, 080, 100.

Характеристики:

• Передаточное отношение:4, 7, 10, 16, 28, 40
• Угловой люфт: < 3 угл. мин.
• КПД: до 97%

V-Drive economy

Редуктор V-Drive economy представляет собой экономичное решение. В сочетании с оптимизированным зацеплением с вогнутым профилем зубьев хорошо себя зарекомендовавшее качество WITTENSTEIN и здесь обеспечивает повышение крутящего момента и максимальную удельную мощность.

Имеются следующие варианты выходного вала:

• VDH (полый вал, гладкий/со шпон. пазом)
• VDS (сплошной вал, гладкий/со шпон. пазом/ с эвольвентой)

Типоразмеры: 050, 063.

Характеристики:

• Передаточное отношение: 7, 10, 16, 28, 40
• Угловой люфт: < 8 угл. мин.

Предлагаем ознакомиться с каталогами WITTENSTEIN alpha
