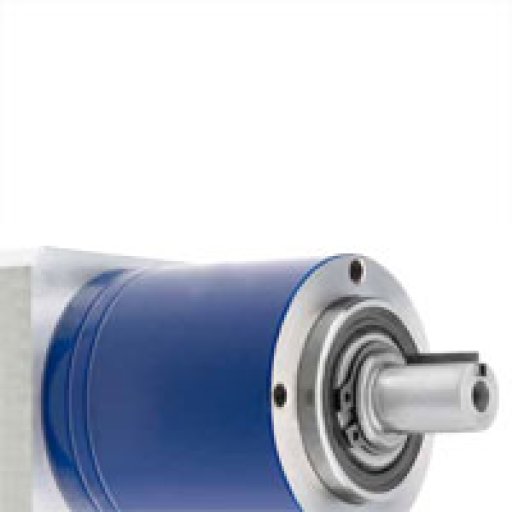

Редукторы. Серия LP+
Редукторы и мотор-редукторы
Wittenstein Alpha
 |
LP+/LPB+ — экономичный универсал.
Надежный и выносливый представитель класса планетарных редукторов
- Типоразмеры: 050-155
- Максимальный момент ускорения: 11-450 Нм
- Номинальная входная скорость: 2000-4000 об/мин
- Гарантированный срок службы: 20000 часов
Технические характеристики
| Передаточные числа | Угловой люфт | КПД | ||
|---|---|---|---|---|
| 1-ступенчатые редукторы | 3/4/5/7/10 | Стандартное исполнение | ≤ 12′ | не ниже 97% |
| специальное исполнение | ≤ 8′ | |||
| 2-ступенчатые редукторы | 15/25/30/50/100 | Стандартное исполнение | ≤ 15′ | не ниже 95% |
| специальное исполнение | ≤ 10′ | |||
| Типоразмер редуктора | 050 | 070 | 90 | 120 | 155 | ||
|---|---|---|---|---|---|---|---|
| Максимальный момент ускорения1) | T2B | Нм | 11-12 | 32-35 | 80-90 | 200-220 | 350-450 |
| Номинальный вращающий момент | T2N | Нм | 5,2-5,7 | 16,5-18 | 40-45 | 100-110 | 190-320 |
| Критический момент (перегрузочный)2) | T2NOT | Нм | 26 | 75 | 190 | 480 | 1000 |
| Максимальная входная скорость3) | n1Max | мин-1 | 8000 | 6000 | 6000 | 4800 | 3600 |
| Номинальная входная скорость | n1N | мин-1 | 4000 | 3700 | 3400 | 2600 | 2000 |
| Угловой люфт, одна ступень | jt | угл. мин | ≤ 12 / ≤10 | ≤ 12 / ≤8 | ≤ 12 / ≤8 | ≤ 12 / ≤8 | ≤ 12 / ≤8 |
| Угловой люфт, две ступени | jt | угл. мин | ≤ 15 / ≤13 | ≤ 15 / ≤10 | ≤ 15 / ≤10 | ≤ 15 / ≤10 | ≤ 15 / ≤10 |
