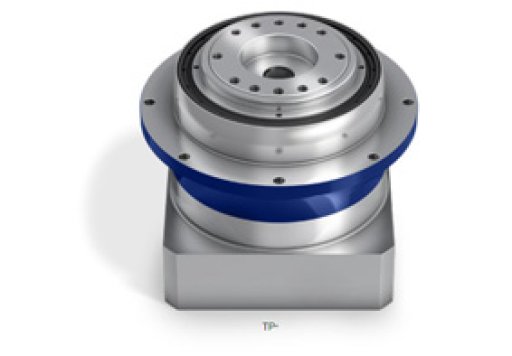

Планетарные редукторы WITTENSTEIN alpha Advanced Line Серия TP+ «Виттенштайн Альфа» (Германия)

Главные преимущества:
· Максимальная удельная мощность
· Высочайшие скорость вращения, крутящий момент и точность позиционирования
· Низкий уровень шума при работе
· Множество вариантов и систем
· Многолетний опыт и надежность

Планетарные редукторы WITTENSTEIN alpha Advanced Line Серия TP+ «Виттенштайн Альфа» (Германия)

Макс. угловой люфт [угл. мин] ≤ 1–4
Высокая жесткость на кручение
Компактная конструкция
Различные варианты входа
Зажимная втулка, муфта, оптимизированный момент инерции, зажимная втулка со шпоночным пазом
Другие исполнения редукторов
Устойчивый к коррозии дизайн, смазка для пищевой промышленности

Планетарные редукторы WITTENSTEIN alpha Advanced Line Серия TP+ «Виттенштайн Альфа» (Германия)

Компактные мощные редукторы с выходным фланцем. Стандартное исполнение оптимально подходит для высокой точности позиционирования и высоко-динамичного цикличного режима работы.
TP+ HIGH TORQUE отлично подходит для высокоточного применения, где требуется высокая жесткость на кручение и точность позиционирования.

Планетарные редукторы WITTENSTEIN alpha Advanced Line Серия TP+ «Виттенштайн Альфа» (Германия)

Применение
Редукторы Wittenstein серии alpha Advanced Line подходят для любых требований - будь то планетарный, гипоидный, конический или червячный редуктор, независимо от требуемого уровня мощности, наши клиенты всегда найдут в alpha Advanced Line подходящее решение для своего конкретного применения.
Имея более 30 вариантов продукта только в этом сегменте, исполнительные механизмы могут быть полностью оснащены нашими редукторами, также в сочетании с соответствующими линейными системами. Высокоточные разносторонние alpha Advanced Line впечатляют диапазоном точности 1–5 угл. мин и своим универсальным применением.

Прецизионные планетарные редукторы в компактном исполнении

SP+ и TP+ — «шепчущие» редукторы. По сравнению с классическими прямозубыми моделями SP и TP косозубые редукторы серии + работают на 6 дБ(A)тише. Насколько 64 децибела вместо 70 повышают ценность вашего изделия, вы сами знаете лучше всех.

Кроме того: вибрация редукторов серии TP+, в принципе неощутима; их плавный ход приведет вас в восторг.

TP+ обладает компактностью и обеспечивают максимальную точность. Нам удалось еще больше уменьшить угловой люфт по сравнению с предыдущей серией. Возможно уменьшение углового люфта менее, чем до одной одной угловой минуты. Это значительно повышает точность позиционирования вашего устройства.

Мы разработали специальные уплотнительные кольца для редукторов серии +. Материал оптимизирован, геометрическая форма тоже. В сумме: Срок эксплуатации мирового класса!

Модель MF, предпочтительные варианты применения

высокодинамичное применение
высокая точность позиционирования
компактные конструкции

Модель MA (HIGH TORQUE), предпочтительные варианты применения

макс. удельная мощность
макс. точность позиционирования
высокая жесткость при кручении
высокие требования к безопасности

Типоразмеры: 004-500
Максимальный момент ускорения: 50-6000 Нм
Номинальная входная скорость: 1000-5500 об/мин
Гарантированный срок службы: 20000 часов

Технические характеристики

	Передаточные числа	Угловой люфт		КПД
1-ступенчатые редукторы	4/5/7/10	Стандартное исполнение	≤ 3′	не ниже 97%
1-ступенчатые редукторы	4/5/7/10	специальное исполнение	≤ 1′	не ниже 97%
2-ступенчатые редукторы	16/20/21/25/28/31/35 /40/61/70/91/100	Стандартное исполнение	≤ 3′	не ниже 94%
2-ступенчатые редукторы	16/20/21/25/28/31/35 /40/61/70/91/100	специальное исполнение	≤ 1′	не ниже 94%

Типоразмер редуктора (серия TP+)			004	010	025	050	110
Максимальный момент ускорения¹⁾	T_2B	Нм	32-55	80-143	265-380	600-800	1300-1600
Номинальный выходной момент	T_2N	Нм	15-40	60-90	100-220	220-400	700-1250
Критический момент (перегрузочный)²⁾	T_2NOT	Нм	100	250	625	1250	2750
Максимальная входная скорость³⁾	n_1Max	мин^-1	6000	6000	4500-6000	4000-5000	3500-4000
Номинальная входная скорость	n_1N	мин^-1	3300-5500	2600-4500	2300-4200	1900-3900	1400-3400
Угловой люфт, одна ступень	j_t	угл. мин	≤ 4 / ≤2	≤ 3 / ≤1	≤ 3 / ≤1	≤ 3 / ≤1	≤ 3 / ≤1
Угловой люфт, две ступени	j_t	угл. мин	≤ 4 / ≤2	≤ 3 / ≤1	≤ 3 / ≤1	≤ 3 / ≤1	≤ 3 / ≤1

Типоразмер редуктора (серия TP+)			300	500
Максимальный момент ускорения¹⁾	T_2B	Нм	1900-3500	3400-6000
Номинальный выходной момент	T_2N	Нм	1000-2500	1700-3800
Критический момент (перегрузочный)²⁾	T_2NOT	Нм	8750	15000
Максимальная входная скорость³⁾	n_1Max	мин^-1	2500-3500	2200-3500
Номинальная входная скорость	n_1N	мин^-1	1000-2500	900-2200
Угловой люфт, одна ступень	j_t	угл. мин	≤ 3/≤ 1	≤ 3/≤ 1
Угловой люфт, две ступени	j_t	угл. мин	≤ 3/≤ 2	≤ 3/≤ 2
