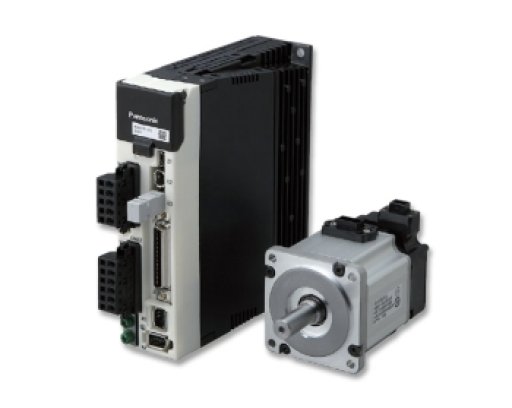

MINAS A5
Комплектные сервоприводы
Panasonic
Сервоприводы Panasonic серии MINAS A5 отличаются широким диапазоном мощностей: от 50 до 5000 Вт. Сервоприводы MINAS A5 являются самыми высокопроизводительными в линейке сервоприводов Panasonic. Высокую производительность обеспечивает интеллектуальное управление приводом, безопасность, многофункциональность и точность. Одним из основных преимуществ нового привода является очень простой, и как принято говорить, «дружелюбный» интерфейс.
Работать с MINAS A5 очень просто за счет удобных настроек параметров сервопривода. Например, функция авторегулировки скорости в режиме реального времени сочетается с наличием ПИД-регулятора, что позволяет подстраиваться под резонансную частоту системы.
Также, одним из преимуществ сервопривода является наличие двухканального фильтра компенсации вибраций, которые возникают при запуске и остановке двигателя.
| Двигатель | Блок управления | Мощ- ность, Вт | Скорость, об/мин | Момент, Н*м | Питание | Размеры двигателя, мм (без тормоза) | ||
|---|---|---|---|---|---|---|---|---|
| MSMD – 50…750Вт, с малым моментом инерции | ||||||||
| MSMD5AZxxx | MADHT1505 | 50 | 3000 / 5000 | 0,16 / 0,48 | 1x200 или 3x200В | 38x38x102 | ||
| MSMD012xxx | 100 | 0,32 / 0,95 | 38x38x122 | |||||
| MSMD022xxx | MADHT1507 | 200 | 0,64 / 1,91 | 60x60x116 | ||||
| MSMD042xxx | MBDHT2510 | 400 | 1,3 / 3,8 | 60x60x135,5 | ||||
| MSMD082xxx | MCDHT3520 | 750 | 2,4 / 7,1 | 80x80x149,2 | ||||
| MHMD – 200…750Вт с большим моментом инерции | ||||||||
| MHMD022xxx | MADHT1507 | 200 | 3000 / 5000 | 0,64 / 1,91 | 1x200 или 3x200В | 60x60x135,5 | ||
| MHMD042xxx | MBDHT2510 | 400 | 1,3 / 3,8 | 60x60x155 | ||||
| MHMD082xxx | MCDHT3520 | 750 | 3000 / 4500 | 2,4 / 7,1 | 164,2 | |||
| MSME – 50…5000Вт, с малым моментом инерции | ||||||||
| MSME5AZxxx | MADHT1505 | 50 | 3000 / 6000 | 0,16 / 0,48 | 1x200 или 3x200В ( 170В – 264 В 50/60Гц ) | 38x38x102 | ||
| MSME012xxx | 100 | 0,32 / 0,95 | 38x38x122 | |||||
| MSME022xxx | MADHT1507 | 200 | 0,64 / 1,91 | 60x60x116 | ||||
| MSME042xxx | MBDHT2510 | 400 | 1,3 / 3,8 | 60x60x135,5 | ||||
| MSME082xxx | MCDHT3502 | 750 | 2,4 / 7,1 | 80x80x148,2 | ||||
| MSME102xxx | MDDHT5540 | 1000 | 3,18 / 9,55 | 100x100x143 | ||||
| MSME152xxx | MDDHT5540 | 1500 | 4,77 / 14,3 | 100x100x161,5 | ||||
| MSME084xxx | MDDHT2412 | 750 | 2,39 / 7,16 | 3x 400В ( 323В – 528 В 50/60Гц ) | 100x100x131,5 | |||
| MSME104xxx | MDDHT3420 | 1000 | 3,18 / 9,55 | 100x100x143 | ||||
| MSME154xxx | 1500 | 4,77 / 14,3 | 100x100x161,5 | |||||
| MSME204xxx | MEDHT4430 | 2000 | 6,37 / 19,1 | 100x100x180,5 | ||||
| MSME304xxx | MFDHT5440 | 3000 | 9,55 / 28,6 | 120x120x192 | ||||
| MSME404xxx | MFDHTA464 | 4000 | 12,7 / 38,2 | 130x130x210 | ||||
| MSME504xxx | 5000 | 15,9 / 47,7 | 130x130x245 | |||||
| MDME– 400…15000Вт, со средним моментом инерции | ||||||||
| MDME102xxx | MDDHT3530 | 1000 | 2000 / 3000 | 4,77 / 14,3 | 1x200 или 3x200В ( 170В – 264 В 50/60Гц ) | 130x130x140 | ||
| MDME152xxx | MDDHT5540 | 1500 | 7,16 / 21,5 | 130x130x157,5 | ||||
| MDME044xxx | MDDHT2407 | 400 | 1,91 / 5,73 | 3x 400В ( 323В – 528 В 50/60Гц ) | 100x100x131.5 | |||
| MDME064xxx | 600 | 2,86 / 8,59 | 100x100x141 | |||||
| MDME104xxx | MDDHT2412 | 1000 | 4,77 / 14,3 | 130x130x140 | ||||
| MDME154xxx | MDDHT3420 | 1500 | 7,16 / 21,5 | 130x130x157,5 | ||||
| MDME204xxx | MEDHT4430 | 2000 | 9,55 / 28,6 | 130x130x175 | ||||
| MDME304xxx | MFDHT5440 | 3000 | 14,3 / 43,0 | 130x130x210 | ||||
| MDME404xxx | MFDHTA464 | 4000 | 19,1 / 57,3 | 176x176x179 | ||||
| MDME504xxx | 5000 | 23,9 / 71,6 | 176x176x198 | |||||
| MDME754xxx | MGDHTC3B4 | 7500 | 1500 / 3000 | 47,8 / 119 | 176x176x312 | |||
| MDMEC14xxx | MHDHTB4A2 | 11000 | 1500 / 2000 | 70 / 175 | 220x220x316 | |||
| MDMEC54xxx | 15000 | 95,5 / 224 | 220x220x384 | |||||
| MFME– 1,5…4,5кВт, со средним моментом инерции – в укороченном корпусе | ||||||||
| MFME152xxx | MDDHT5540 | 1500 | 2000 / 3000 | 7,16 / 21,5 | 1x200 или 3x200В ( 170В – 264 В 50/60Гц ) | 176x176x142 | ||
| MFME154xxx | MDDHT3420 | 1500 | 7,16 / 21,5 | 3x 400В ( 323В – 528 В 50/60Гц ) | 176x176x142 | |||
| MFME254xxx | MEDHT4430 | 2500 | 11,9 / 30,4 | 220x220x135 | ||||
| MFME454xxx | MFDHTA464 | 4500 | 21,5 / 54,9 | 220x220x155 | ||||
| MGME– 0,9…6,0 кВт, со средним моментом инерции – высокомоментные | ||||||||
| MGME092xxx | MDDHT5540 | 900 | 1000 / 2000 | 8,59 / 19,3 | 1x200 или 3x200В ( 170В – 264 В 50/60Гц ) | 130x130x157,5 | ||
| MGME094xxx | MDDHT3420 | 3x 400В ( 323В – 528 В 50/60Гц ) | 130x130x157,7 | |||||
| MGME204xxx | MFDHT5440 | 2000 | 19,1 / 47,7 | 176x176x165,5 | ||||
| MGME304xxx | MFDHTA464 | 3000 | 28,7 / 71,7 | 176x176x211,5 | ||||
| MGME454xxx | 4500 | 43,0 / 107 | 176x176x266 | |||||
| MGME604xxx | MGDHTB4A2 | 6000 | 57,3 / 143 | 176x176x312 | ||||
| MHME – 1,0…7,5 кВт, с большим моментом инерции | ||||||||
| MHME102xxx | MDDHT3530 | 1000 | 2000 / 3000 | 4,77 / 14,3 | 1x200 или 3x200В ( 170В – 264 В 50/60Гц ) | 130x130x175 | ||
| MHME152xxx | MDDHT5540 | 1500 | 7,16 / 21,5 | 130x130x192,5 | ||||
| MHME104xxx | MDDHT2412 | 1000 | 4,77 / 14,3 | 3x 400В ( 323В – 528 В 50/60Гц ) | 130x130x175 | |||
| MHME154xxx | MDDHT3420 | 1500 | 7,16 / 21,5 | 130x130x192,5 | ||||
| MHME204xxx | MEDHT4430 | 2000 | 9,55 / 28,6 | 176x176x179 | ||||
| MHME304xxx | MFDHT5440 | 3000 | 14,3 / 43 | 176x176x198 | ||||
| MHME404xxx | MFDHTA464 | 4000 | 19,1 / 57,3 | 176x176x211,5 | ||||
| MHME504xxx | 5000 | 23,9 / 71,6 | 176x176x240,5 | |||||
| MHME754xxx | MGDHTB4A2 | 7500 | 47,8 / 119 | 176x176x357 | ||||
