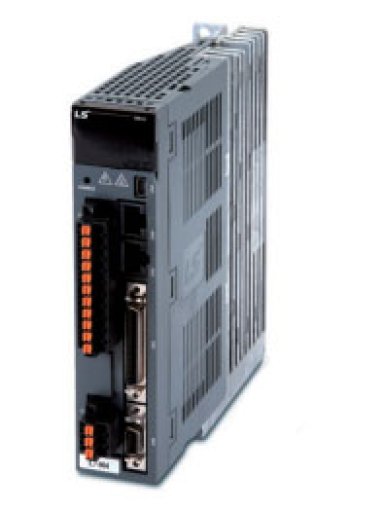

Сервоприводы серии L7

Сервоприводы LS Electric L7

• Технические характеристики L7

Ваш разумный выбор для полного решения - сервоприводы LS Electric (ранее компания называлась LSIS, LS Mecapion, Metronix) серии L7
Широкий ассортимент линейки сервоприводов LS Electric (LS Mecapion) удовлетворит ваши требования за счет оптимального соотношения цена/качество.
С отличной функциональностью, высокой точностью и быстродействием, сервосистема LS Mecapion удобна и экономична.
Описание возможностей сервопривода LS Electric серии L7
• Высокая производительность
• FPU (блок с плавающей запятой) для надежного точного расчета
• Частота переключения 16 кГц для точного контроля тока
• 32-битная обработка данных для увеличения скорости синхронной обработки команд (MIPS)
• Привод L7 со встроенным интерфейсом EtherCAT
• Имеется функционал автоматического определения момента инерции для упрощения регулировки усиления
• Быстрое и точное обнаружение инерции
• Автономная настройка
• Предоставляются параметры для определения инерции (скорость и расстояние)
• Кодер на основе двусторонней высокоскоростной последовательной связи
• Автоматическое распознавание двигателей и энкодеров
• Протокол BiSS
• Система защиты проводов для энкодера, устойчивая к шумам
• Поддержка различных двигателей и энкодеров [серии L7NH и L7P]
• Поддержка стандартных энкодеров BiSS, а также других энкодеров
• Улучшено качество основного конденсатора
• Применен долговечный конденсатор (улучшение в 2,5 раза)
• Возможность установки удобного регулятора постоянного тока
• Подключение питания к звену постоянного тока
• Более простая проводка и меньший размер по сравнению с 3-фазным реактором переменного тока
• Подключение для входа постоянного тока (PI, N)
• Стабильная функция выключения, основанная на обнаружении отключения контрольной мощности
• Сертификация CE и RoHS
• Расширенная функция защиты
• Функция тройной защиты для защиты силового модуля
• Обнаружение потери основной фазы питания
• Датчик температуры, установленный в приводе и двигателе для предотвращения перегрева
• набор кодов аварийных сигналов и выделенные выходные контакты (ALO0, ALO1, ALO2)
• Функция предупреждения (цифровой выход WARN)
• Последовательный кодировщик высокого разрешения (с Biss C)
• Повышена стабильность при точном управлении положением и работе на низких скоростях
• Стабильные низкоскоростные характеристики, основанные на точном измерении скорости
• Стабильное измерение скорости на низкой скорости
• Повышена скорость вычислений [L7NH, L7P и PEGASUS]
• Специальное программное обеспечение для ПК
• L7S и L7N: LIVE-I.C.E / L7NH, L7P и PEGASUS: Drive CM
• Программное обеспечение для ПК - сокращает время настройки и отладки оборудования
• Мониторинг скорости, крутящего момента, обратной связи по току, значений положения и значений позиционной погрешности, а также времени возникновения аварийного сигнала.
• Режекторный фильтр для подавления резонанса
• 4-ступенчатый режекторный фильтр (для определенных моделей)
• 2-ступенчатый фильтр подавления вибрации в положении нагрузки
• Функция FFT для частотного анализа в реальном времени
• Различные режимы переключения усиления для повышения эффективности управления
• Функция автоматического переключения P / PI для уменьшения перерегулирования во время ускорения / замедления
• Различные режимы переключения Gain1 ↔ Gain2
• Различные режимы управления динамическим тормозом
• Настройка режима работы при остановке и после остановки
• L7N: Тип коммуникационной команды EtherCAT
• L7NH: тип коммуникационной команды EtherCAT «все-в-одном»
• PEGASUS: тип коммуникационной команды EtherCAT, интегрированный в моторный привод
• Механизм синхронизации высокой скорости, высокой точности и связи в реальном времени
• Открытая сеть
• Поддерживаются стандартный разъем Ethernet и кабели, а также подключение "ведомый-ведущий" реализовано по невысокой цене
• Поддерживаются различные типы топологии и простая диагностика устройств
• 100BASE-TX (100 Мбит/с) связь в реальном времени
• Поддерживается профиль привода CiA402 (IEC61800-7)
• Связь с различными ведущими и ведомыми устройствами
• Связь между узлами до 100м
• Механизм точной синхронизации не более 1мкс
• L7N: использование связи EtherCAT для поддержки циклического режима (P / S / T) и профильные (P / S / T) режимы
• L7NH и PEGASUS: использование связи EtherCAT для поддержки циклических и профильныых (P / S / T) режимов, EOE, COE и FOE
• Функция безопасного отключения крутящего момента
• Отключение крутящего момента принудительно аппаратными сигналами без участия приводного процессора и ПЛИС (ASIC); принятые международные стандарты (IEC61508))
• Гибкая настройка ввода / вывода
• Отображение и настройка уровня (A/B) по параметрам
• Высокоскоростной захват положения
• Функция контактного щупа (ДАТЧИК1 и ДАТЧИК2)
• Функция настройки, связанная с серией XGT от LS Electric (LSIS)
• Обнаружение инерции, ручная регулировка положения / скорости, настройка переключения усиления и т. д.
• Совместимость с приводами EtherCAT
• Проверено CTT (Средство проверки соответствия)
• Простота использования
Входы/выходы сервоприводов LS Electric L7
В сервоприводах реализовано достаточное количество входных / выходных контактов и различных функций:
• L7S: Цифровые входные контакты: 10, выходные контакты: 8 / Аналоговые входные контакты: 2 и выходные контакты: 2
• L7N: Цифровые входные контакты: 6, выходные контакты: 4 / Аналоговые входные контакты: 2 и выходные контакты: 2
• L7NH: Цифровые входные контакты: 8, выходные контакты: 4 / Аналоговые входные контакты: 1 и выходные контакты: 2
• L7P: Цифровые входные контакты: 16, выходные контакты: 8 / Аналоговые входные контакты: 2 и выходные контакты: 2
• PEGASUS: Цифровые входные контакты: 4, выходные контакты: 2 / Аналоговые входные контакты: 1 и выходные контакты: 1
• Гибкое назначение входных / выходных сигналов по параметрам и настройке контактов в зависимости от типа входного / выходного контакта.
(Нормально разомкнутые / нормально замкнутые контакты)

Уникальность и универсальность сервоприводу обеспечивает компактность устройства (минимальная толщина всего 38 мм). L7 доступен в различных исполнениях: как для использования в сети 220 В, так и для использования в сети 380 В. Мощность используемых двигателей от 100 Вт до 3,5 кВт.

Особенности комплектного сервопривода L7:

• Поддержка замкнутого контура по протоколу EtherCAT.
• Интерфейс реального времени Ethernet: 100BASE-TX (100Mbps).
• Поддержка профиля CiA402 (IEC61800-7).
• Максимальная длина кабеля между устройствами до 100 м.
• Поддержка различных алгоритмов выхода в "0".
• Высокоточный механизм синхронизации (меньше одной микросекунды).
• Наличие разъема Rj45.
• Наличие функции безопасного отключения.
• Наличие светодиодной индикации.
• Высокоскоростная функция захвата позиции.
