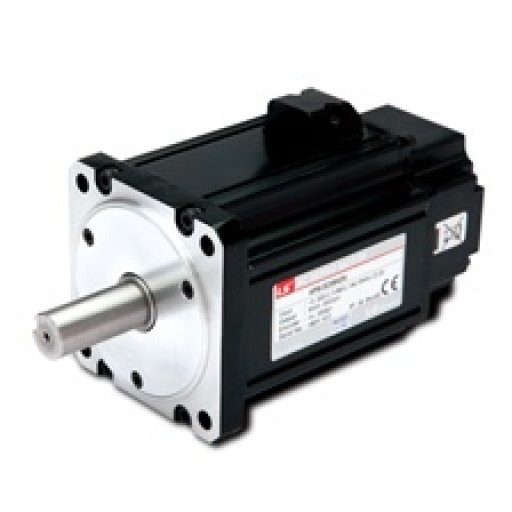

Серводвигатель Mecapion APM-SC10A
Сервоприводы
Mecapion
- Размер фланца: 80
- Номинальная мощность 1.0kW
- Номинальный/максимальный момент: 3.19/9.56[N.m]
- Номинальные/максимальные: 3000/5000[rpm]
- Датчик скорости/положения: 2500[P/R]
Характеристики сервомотора
| Модель сервомотора (APM) | SC10A | |
|---|---|---|
| Модель привода (APD) | VS/VN10 | |
| Размер фланца | 80 | |
| Номинальная мощность | kW | 1.0 |
| Номинальный момент | N • m | 3.18 |
| kgf • cm | 32.5 | |
| Макс. момент | N • m | 9.55 |
| kgf • cm | 97.44 | |
| Номинальная скорость вращения | r/min | 3,000 |
| Макс. скорость вращения | r/min | 5,000 |
| Момент инерции | kg • m²*10-4 | 1.927 |
| gf • cm • s² | 1.966 | |
| Допустимый момент инерции нагрузки | До 15 моментов инерции двигателя | |
| Мгновенная мощность | kW/s | 52.57 |
| Датчики обратной связи | Стандартный | Инкрементальный 2500 [P/R] |
| Опционально | Абсолютный, 11/13bit | |
| Особенности и спецификация | Метод защиты | Полностью закрытый, не вентилируемый IP 65 (за исключением области вала и коннекторов) |
| Степень изоляции | B | |
| Температура окр.среды | Рабочая температура: 0~40[oC] Температура хранения:-20~-60[oC] | |
| Влажность окр. среды | Менее 90% (Избегать конденсации) | |
| Окружающая среда | Избегать прямых солнечных лучей, едких газов, горючих газов, масляного тумана или пыли | |
| E/V | Подъем/Вибрации 49[m/s2](5G) | |
| Вес | kg | 3.8 |
Кабель инкрементального энкодера
| Стандартная длина кабеля (m) | 3 | 5 | 10 | 20 |
|---|---|---|---|---|
| Подвижный кабель | F03 | F05 | F10 | F20 |
| Кабель общей автоматизации | N03 | N05 | N10 | N20 |
Кабель абсолютного энкодера
| Стандартная длина кабеля (m) | 3 | 5 | 10 | 20 |
|---|---|---|---|---|
| Подвижный кабель | F03 | F05 | F10 | F20 |
| Кабель общей автоматизации | N03 | N05 | N10 | N20 |
Силовой кабель
| Стандартная длина кабеля (m) | 3 | 5 | 10 | 20 |
|---|---|---|---|---|
| Подвижный кабель | F03 | F05 | F10 | F20 |
| Кабель общей автоматизации | N03 | N05 | N10 | N20 |
Кабель тормоза
| Стандартная длина кабеля (m) | 3 | 5 | 10 | 20 |
|---|---|---|---|---|
| Подвижный кабель | F03 | F05 | F10 | F20 |
| Кабель общей автоматизации | N03 | N05 | N10 | N20 |
