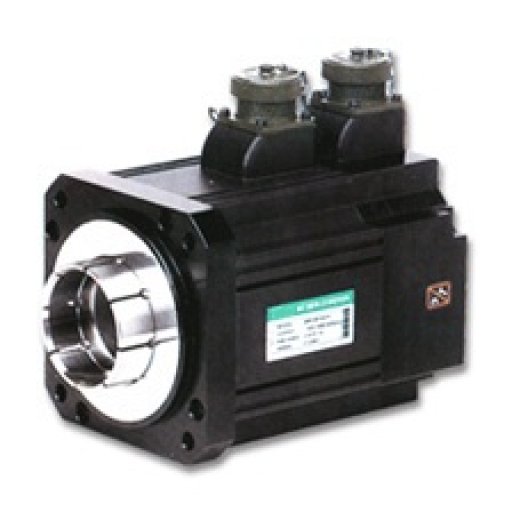

Серводвигатель Mecapion APM-HE15A
Сервоприводы
Mecapion
- Размер фланца: 130
- Номинальная мощность 1.5kW
- Номинальный/максимальный момент: 4.77/14.32[N.m]
- Номинальные/максимальные: 3000/5000[rpm]
- Датчик скорости/положения: 1024[P/R]
Характеристики сервомотора
| Модель сервомотора (APM) | HE15A | |
|---|---|---|
| Модель привода (APD) | VS/VN15 | |
| Размер фланца | 130 | |
| Номинальная мощность | kW | 1.5 |
| Номинальный момент | N • m | 4.78 |
| kgf • cm | 48.7 | |
| Макс. момент | N • m | 14.32 |
| kgf • cm | 146.14 | |
| Номинальная скорость вращения | r/min | 3,000 |
| Макс. скорость вращения | r/min | 5,000 |
| Момент инерции | kg • m²*10-4 | 22.268 |
| gf • cm • s² | 22.707 | |
| Допустимый момент инерции нагрузки | До 10 моментов инерции двигателя | |
| Мгновенная мощность | kW/s | 10.24 |
| Датчики обратной связи | Стандартный | Инкрементальный 2048[P/R] |
| Опционально | - | |
| Особенности и спецификация | Метод защиты | Полностью закрытый, не вентилируемый IP 55 (за исключением области вала и коннекторов) |
| Степень изоляции | B | |
| Температура окр.среды | Температура: -10~60[oC] | |
| Влажность окр. среды | Менее 90% (Избегать конденсации) | |
| Окружающая среда | Избегать прямых солнечных лучей, едких газов, горючих газов, масляного тумана или пыли | |
| E/V | Подъем/Вибрации 49[m/s2](5G) | |
| Вес | kg | 7.43 |
Габариты
Кабель инкрементального энкодера
| Стандартная длина кабеля (m) | 3 | 5 | 10 | 20 |
|---|---|---|---|---|
| Подвижный кабель | F03 | F05 | F10 | F20 |
| Кабель общей автоматизации | N03 | N05 | N10 | N20 |
