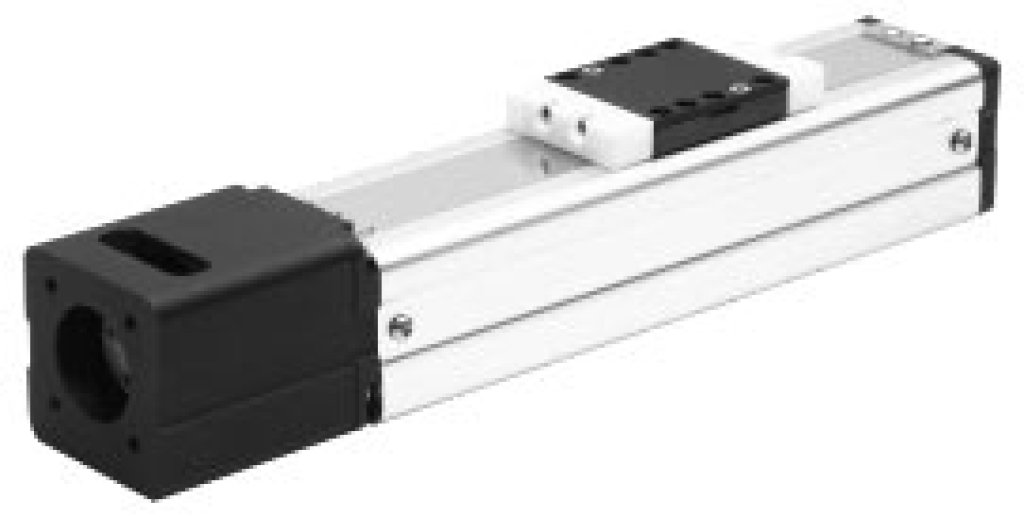

На базе линейных направляющих компания SBC выпускает модули линейного перемещения общепромышленного назначения.
Модуль представляет собой законченное устройство линейного перемещения с приводом от ШВП или полимерного гладкого или зубчатого ремня. Модули SBC имеют полностью закрытый корпус из алюминиевого профиля (10 класс чистоты) для защиты подвижных элементов (ШВП, шкивов ремня, направляющих) от попадания твердых частиц и пыли.
Модули оснащаются фланцами, переходниками и кожухами для монтажа двигателей соосно и перпендикулярно оси перемещения каретки.
Основные области применения линейных модулей: системы точного координатного перемещения, портальные и консольные роботы и манипуляторы, оборудование для "чистых комнат", оборудование для пищевой и фармацевтической промышленности, полупроводниковое и микроэлектронное производство, лабораторное оборудование, медицинская техника.
Краткие характеристики линейных модульных систем SBC.
| Трансмиссия, тип конструкции | Модель | Пробег, мм | Скорость, мм/с | Повторяемость, мм | Макс. нагрузка, кгс | Мощность двигателя, Вт | |
| Шариковинтовая пара | Наружное крепление двигателя | SS90-LD | 100-1000 | 250 | ±0,02 | 15 | 100 |
| SS90-ND | 200-1000 | 500 | ±0,02 | 10 | 200 | ||
| SS90-HD | 200-1200 | 1000 | ±0,02 | 7 | 200 | ||
| Внутреннее крепление двигателя | SSW140-LD | 200-1000 | 250 | ±0,02 | 60 | 400 | |
| SSW140-ND | 200-1500 | 500 | ±0,02 | 40 | 600 | ||
| SSW140-HD | 200-1500 | 1000 | ±0,02 | 25 | 600 | ||
| SSW180-LD | 200-1000 | 250 | ±0,02 | 80 | 600 | ||
| SSW180-ND | 200-1500 | 500 | ±0,02 | 60 | 600 | ||
| SSW180-HD | 200-1500 | 1000 | ±0,02 | 40 | 750 | ||
| SSCW160-LD | 200-1000 | 250 | ±0,02 | 150 | 600 | ||
| SSCW160-ND | 200-1500 | 500 | ±0,02 | 150 | 600 | ||
| SSCW160-HD | 200-1500 | 1000 | ±0,02 | 100 | 600 | ||
| Наружное крепление двигателя | SS90-LP | 100-1000 | 250 | ±0,02 | 15 | 100 | |
| SS90-NP | 200-1000 | 500 | ±0,02 | 10 | 200 | ||
| SS90-HP | 200-1200 | 1000 | ±0,02 | 7 | 200 | ||
| SSW140-LP | 200-1000 | 250 | ±0,02 | 60 | 400 | ||
| SSW140-NP | 200-1500 | 500 | ±0,02 | 40 | 600 | ||
| SSW140-HP | 200-1500 | 1000 | ±0,02 | 25 | 600 | ||
| SSW180-LP | 200-1000 | 250 | ±0,02 | 80 | 600 | ||
| SSW180-NP | 200-1500 | 500 | ±0,02 | 60 | 600 | ||
| SSW180-HP | 200-1500 | 1000 | ±0,02 | 40 | 750 | ||
| SSCW160-LP | 200-1000 | 250 | ±0,02 | 150 | 600 | ||
| SSCW160-NP | 200-1500 | 500 | ±0,02 | 150 | 600 | ||
| SSCW160-HP | 200-1500 | 1000 | ±0,02 | 100 | 600 | ||
| Полимерный зубчатый ремень | SB90 | 500-3000 | 3000 | ±0,1 | 30 | 400 (600) | |
| SBW140 | 500-3000 | 3000 | ±0,1 | 70 | 750 | ||
| SBW180 | 500-3000 | 3000 | ±0,1 | 80 | 800 | ||
| SBCW160 | 500-3000 | 3000 | ±0,1 | 100 | 800 | ||
Форма для заказа модулей линейного перемещения и/или систем линейных перемещений (рус., doc, 0.2 Мб)
ФОРМА ДЛЯ ЗАКАЗА МОДУЛЕЙ ЛИНЕЙНОГО ПЕРЕМЕЩЕНИЯ И/ИЛИ СИСТЕМ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ (рус., doc, 0.2 Мб)
Купить модуль линейного перемещения
Вы можете осуществить подбор и купить модули линейного перемещения, обратившись к нашим специалистам по электронной почте или позвонив по телефону, указанному в разделе контакты.
