Модули линейного перемещения Güdel (Швейцария)

Güdel AG (Гюдель) (Швейцария)

Güdel Group (Гюдель Групп) - производитель высокоточных компонентов машин и поставщик сложных решений в области промышленной автоматизации. Спектр продукции простирается от линейных направляющих, реек, шестерен и приводов до линейных осей и портальных роботов.
Gudel собирает свои продукты в системы с высокой степенью интеллектуального управления и готовые установки, которые можно использовать в автомобильной, шинной, металлической, железнодорожной, внутренней логистике, фармацевтике, возобновляемой энергии, древесине и авиакосмической промышленности.
Технологии Гюделя характеризуется его новаторством, качеством и модульностью конструкций. Группа Güdel насчитывает около 1200 сотрудников по всему миру в более чем 30 местах.
Группа принадлежит одной семье с момента ее основания более 60 лет назад. Головной офис Güdel Group находится в Швейцарии.

Gudel (Швейцария) - является производителем систем и поставщиком услуг в области промышленной автоматизации.
Компания разрабатывает системы линейного перемещения, портальные роботы и компоненты. Решениями компании Gudel пользуются компании-изготовители оборудования, промышленные предприятия, системные промышленные интеграторы, станкостроительные компании в автомобильной, авиакосмической отрасли, в тяжелом машиностроении, логистике и энергетической отрасли по всему миру.

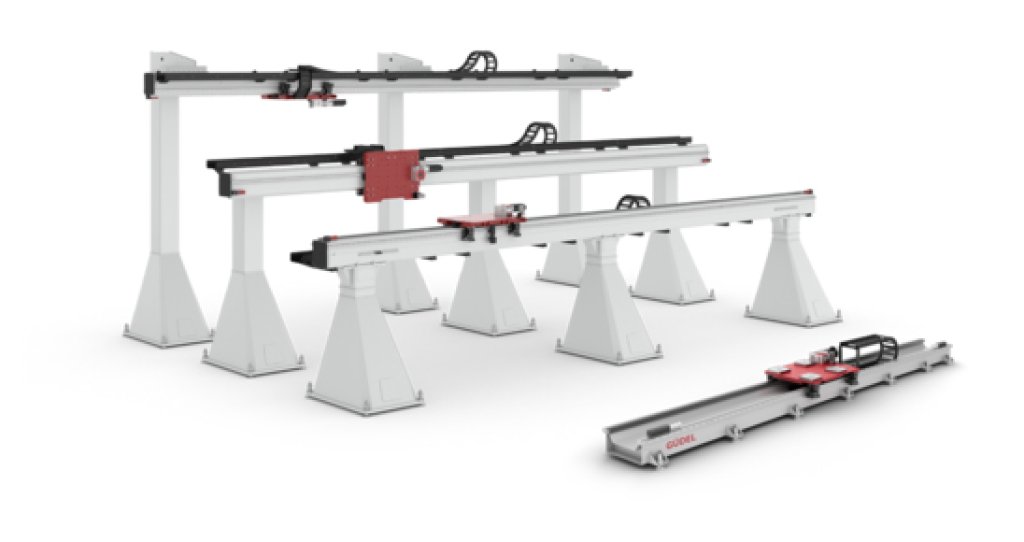

Компания Güdel производит линейные одно-, двух- и трех-осевые модули, рассчитанные на перемещение нагрузки от 30 до 36 000 Н.
В качестве трансмиссии привода в модулях выступает передача рейка-шестерня или зубчатый полимерный армированный ремень.
Крутящий момент на шестерню передается с высокоточного червячного редуктора (люфт в пределах 3-6 угл. мин.), который рассчитан на присоединение синхронных серводвигателей со стандартными IEC-фланцами.

Межосевое расстояние редукторов от 30 до 180 мм, передаточные числа от 2 до 24. Специализированная крепежная муфта позволяет передавать крутящий момент от двигателя к редуктору без люфта, при этом компенсируются угловые рассогласования между валами.

В качестве несущего элемента в модулях Güdel используется стальной или алюминиевый профиль, который определяет итоговую жесткость системы и ее нагрузочную способность. Возможно изготовление цельных осей до 12 м.

Возможно производство горизонтальных систем линейного перемещения до 120 м длиной (по одной оси), со скоростью до 500 м/мин, ускорением до 10 м/c² и повторяемостью 0,1 мм.

Линейный модуль (система модулей) в стандартном исполнении включает в себя:

• стальной или алюминиевый несущий профиль;
• стальные шлифованные направляющие;
• зубчатую рейку;
• стальную или алюминиевую плиту (каретку), на которой установлены ролики (с системой смазки);
• редуктор с шестерней, который установлен на плиту и имеет фланец и муфту для присоединения двигателя;
• гибкий кабель-канал для укладки кабелей;
• демпферы.

Компания «Сервотехника» проводит расчеты, необходимые для подбора модуля.

Опции

В качестве опций к модулям предлагаются:

• Монтажные опоры, отличающиеся длиной и нагрузочной способностью. Монтажные опоры изготавливаются по согласованию с заказчиком и рассчитываются под конкретный модуль, нагрузку и условия производства (высоту и площадь цеха и т. д.);
• Шкаф управления, включающие в себя преобразователи частоты для управления двигателями осей, контроллеры движения и вспомогательное оборудование;
• Поворотные оси, которые производитель подбирает исходя из требований заказчика;
• Зажимные устройства и захваты с гидравлическим, пневматическим или электроприводом;
• Двойные каретки для систем, работающих с повышенной нагрузкой;
• Телескопические вертикальные оси, которые значительно расширяют область применения, например, в 5-и осевых обрабатывающих центрах;
• Система автоматической смазки, которая делает обслуживание модульных систем максимально удобным;
• Электромеханические выключатели.

Область применение линейных модулей

• Упаковочное оборудование;
• Медицинское оборудование;
• Оборудование для пищевой промышленности;
• Обрабатывающие центры;
• Машины для литья под давлением;
• Металлообрабатывающие станки;
• Роботизированные линии;
• Автоматизированные сварочные линии;
• Перекладчики и транспортные системы;
• Системы линейных перемещений;
• Металлорежущие станки и другое металлообрабатывающее оборудование.

Купить модуль линейного перемещения

Вы можете осуществить подбор и купить модули линейного перемещения, обратившись к нашим специалистам по электронной почте или позвонив по телефону, указанному в разделе контакты.
