Внимание! Блоки питания БП10-23 и БП10-34 заменены на модель БП30-ХХ.

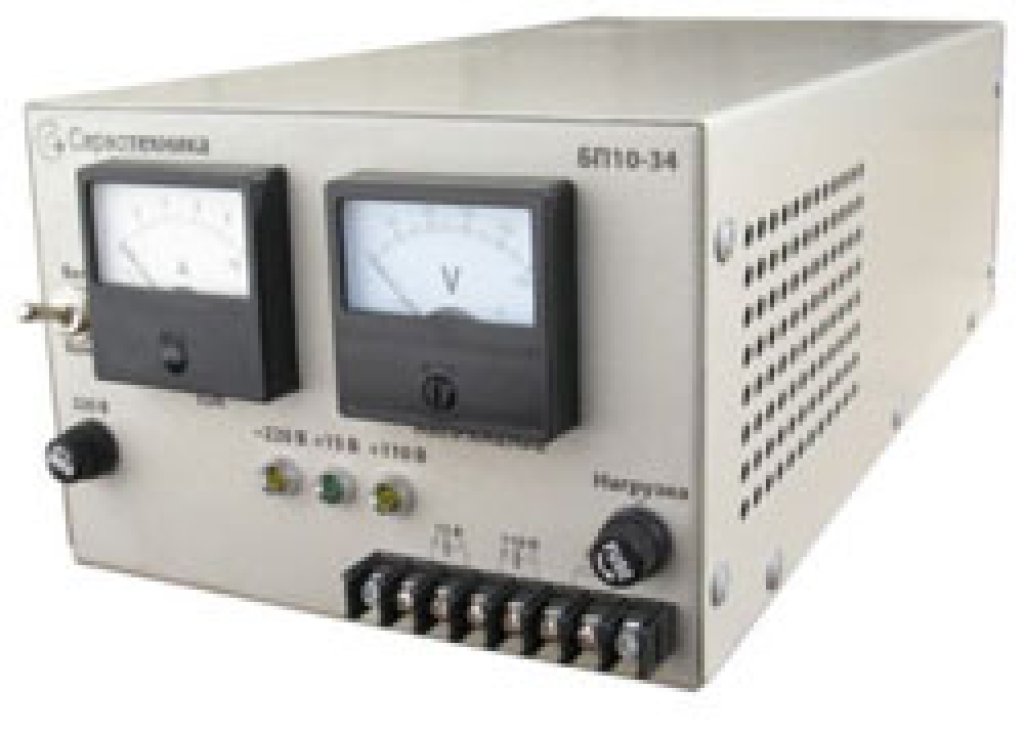

Блоки питания БП10-23 и БП10-34 предназначены для питания интегрированных сервоприводов СПШ20-23 и СПШ20-34 соответственно.
Изделия выполнены в виде единого настольного блока, снабжённого резиновыми ножками, не требуют для своего размещения специальных монтажных приспособлений. Изделия размещают на любой твёрдой и устойчивой горизонтальной поверхности, обеспечивающий доступ к элементам индикации, управления и клеммным колодкам.
| Блоки питания | БП10-23 | БП10-34 |
|---|---|---|
| Входное напряжение, В | ~220±10% | ~220±10% |
| Габаритная мощность силового трансформатора, Вт | 400 | 630 |
| Выходное напряжение без нагрузки, В | Не более 90 | Не более 120 |
| Максимальный долговременный ток нагрузки, А | Не менее 3 | Не менее 5 |
| Максимальный импульсный ток нагрузки, А. Пиковое значение.(1*) | Не менее 9 | Не менее 15 |
| Максимальный долговременный импульсный ток нагрузки, А(2*) | 7.5(ресурс 2000 часов) | 8.5(ресурс 5000 часов) |
| Напряжение на выходе «+15В», В | 15±10& | 15±10& |
| Максимальный ток потребления по выходу «+15В», А | 1 | 1 |
| Диапазон рабочих температур, oC | +5...+35 | +5...+35 |
| Класс защиты | IP54 | IP54 |
Комплект поставки
- Блок питания.
- Сетевой шнур.
- Паспорт.
Состав устройства
В состав блоков питания БП10-23 и БП10-34 включены следующие узлы:
- сетевой фильтр;
- силовой трансформатор;
- силовой выпрямитель;
- накопительные конденсаторы;
- схема гашения накопленной энергии;
- маломощный выпрямитель и стабилизатор напряжения +15 В;
- схема управления «тормозными» резисторами;
- собственно «тормозные» резисторы;
- устройства индикации,- амперметр, вольтметр, индикаторы напряжений;
- вентилятор.
Блоки выполнены по единой схеме. Отличия заключаются в составе и номиналах отдельных элементов.
