Блоки питания БП 30 предназначены для питания интегрированных сервоприводов СПШ20-23 и СПШ20-34 соответственно.
Имеет суперкомпактный и надежный корпус.
Разработан для монтажа в шкафу управления на DIN-рейку. При монтаже следует обеспечить свободную циркуляцию воздуха.

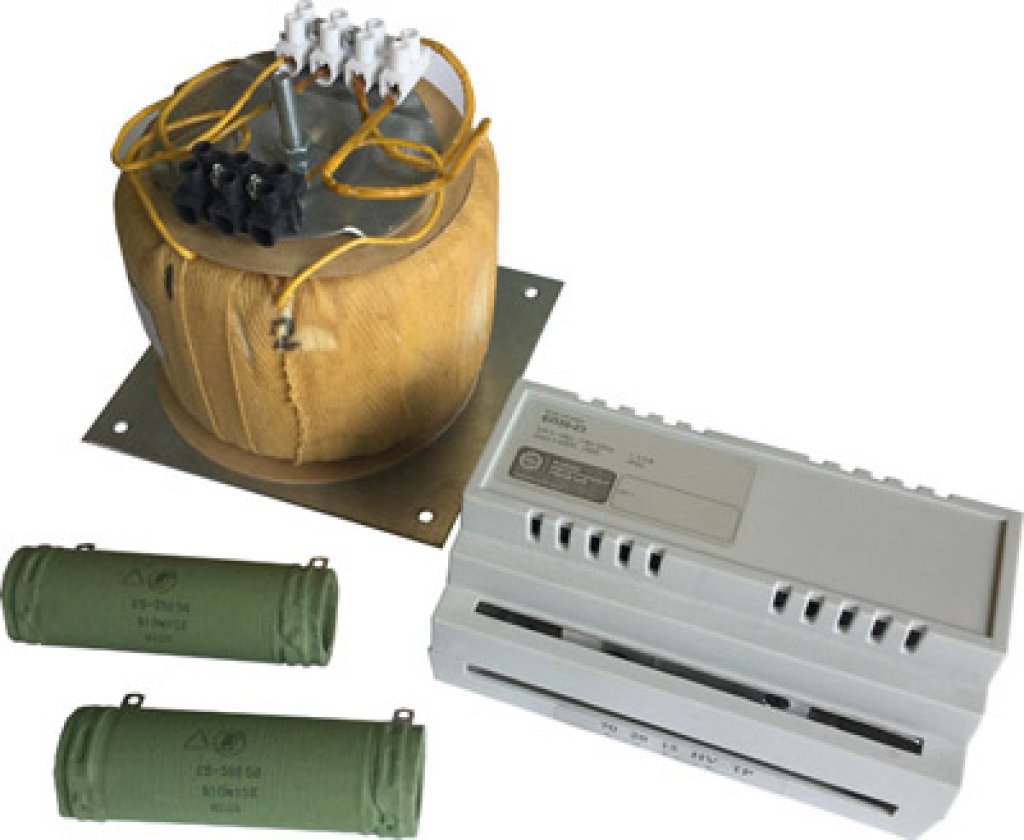

В состав блока питания входит несколько основных узлов:
- стабилизатор в пластиковом корпусе
- тороидальный трансформатор
- 2 шт тормозных резистора
| Блоки питания | БП30-23 | БП30-34 |
|---|---|---|
| Входное напряжение: | Не более ~220В +/-10 | Не более ~220В +/-10 |
| Габаритная мощность силового трансформатора, Вт | Не более ~400 | Не более ~630 |
| Выходное напряжение без нагрузки, В | не более 80 | не более 110 |
| Максимальный долговременный ток нагрузки, А (пиковое знечение) | 6,5±10% | 8,5±10% |
| Максимальный импульсный ток нагрузки, А | 10 | 12 |
| Напряжение срабатывания схемы гашения накопленной энергии, В | 110 | 150 |
| Напряжение на выходе "+15В", В | 15+/-10 | 15+/-10 |
| Максимальный ток потребления по выходу "+15В", А | 1 | 1 |
| Диапазон рабочих температур, oC | +5...+35 | +5...+35 |
| Температура хранения, oC | -20...+70 | -20...+70 |
| Вес, кг | 1,5 | 2,3 |
| Класс защиты | IP20 | IP20 |
Постоянная импульсная нагрузка сокращает ресурс накопительных конденсаторов
Комплектация устройства
- БП-30-34 (23) – 1шт.
- Трансформатор – 1 шт.
- Тормозной резистор – 2 шт.
- Паспорт устройства – 1 шт.
Блок питания СПШ подключение
 |
| Принципиальная схема подключение блока питания СПШ 2021 |
| (рус., pdf, 0.1 Мб) |
| |
| Графическая схема подключения блока питания СПШ 2021 |
| (рус., pdf, 1.2 Мб) |
| |
| Инструкция для блоков питания СПШ 2021 |
| (рус., pdf, 1.6 Мб) |
