Что значит хороший ПЛАНЕТАРНЫЙ редуктор?

Когда специалисты говорят "ХОРОШИЙ планетарный редуктор", они имеют в виду совокупность характеристик, которые делают его надежным, эффективным и долговечным в конкретном применении.

Вот расшифровка этой фразы по ключевым критериям:

1. Высокий КПД (Коэффициент Полезного Действия)

Хороший редуктор минимально теряет энергию на трение и нагрев.

• Что это значит: Передает практически всю подведенную мощность на выходной вал. Например, КПД качественного одноступенчатого планетарного редуктора может достигать 97-98%.
• Почему это важно: Меньшие потери энергии — это прямая экономия на электричестве (для электроприводов) или топливе, а также меньший нагрев, что продлевает жизнь редуктору.

2. Большое передаточное число в одной ступени

Планетарная схема уникальна тем, что позволяет достигать высоких передаточных чисел в компактном корпусе.

• Что это значит: Одна планетарная ступень может обеспечить передаточное число от 3:1 до примерно 12:1. Хороший редуктор делает это без потери КПД и с минимальными люфтами.
• Почему это важно: Компактность и малый вес конструкции. Вместо нескольких последовательных обычных редукторов можно использовать один планетарный.

3. Высокая нагрузочная способность и крутящий момент

Это, пожалуй, главное преимущество.

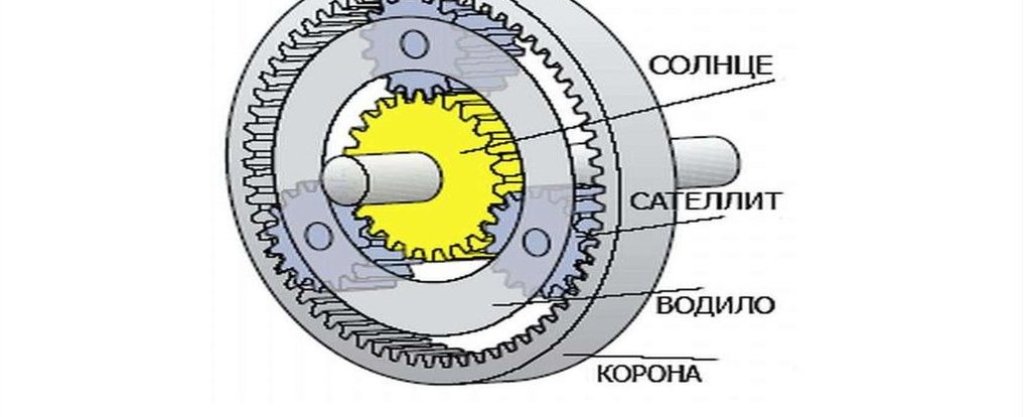

• Что это значит: Нагрузка распределяется между несколькими сателлитами (планетарными шестернями). Чем их больше, тем выше нагрузочная способность. Обычно их не менее 3, не более 5.  Хороший редуктор оптимально распределяет нагрузку, не допуская перекоса или перегруза одного из сателлитов.
• Почему это важно: Способность выдерживать огромные крутящие моменты и ударные нагрузки. Это критично для тяжелой техники: экскаваторов, дробилок, ветрогенераторов.

4. Малый люфт и жёсткость на кручение (Высокая кинематическая точность)

Люфт — это мертвый ход, угол поворота выходного вала при неподвижном входном вале.

• Что это значит: В хорошем редукторе люфт сведен к минимуму за счет точного изготовления шестеренок, качественных подшипников и правильной сборки. Обычно люфт равен первым угловым минутам, и может составлять 1-3, максимум 5 угл. минут на 1 ступень.

• Жёсткость на кручение — минимальное упругое смещение под нагрузкой. Может составлять 10-20% от номинального момента на одну угловую минуту. В отличие от первых процентов или и того менее у иных типов редукторов. Этот параметр обеспечивается тем, что в планетарных редукторах изменяющаяся нагрузка, как входная, так и выходная, сразу распределяется на все равнонагруженные планетарные зацепления. В противоположность ситуации, например, с червячным редуктором, где нагрузка передаётся через т.н. "скользящее пятно контакта".

• Почему это важно: Критично для систем позиционирования: в робототехнике, станках с ЧПУ, антенных приводах, где люфт приводит к ошибкам позиционирования.

5. Компактность и малый вес при высокой мощности

Планетарный редуктор обладает исключительно высокой плотностью момента (крутящий момент на единицу объема или массы).

• Что это значит: Он существенно меньше и легче цилиндрического / червячного редуктора при сопоставимой передаваемой мощности.
• Почему это важно: Экономия пространства и снижение общей массы механизма, что особенно важно в станкостроении, робототехнике, авиации, автомобилестроении (например, в электромобилях).

6. Надежность и Долговечность

Это комплексный параметр, вытекающий из всех предыдущих. Номинальный срок службы может составлять от 15 000 и до 30 000 часов.

• Что обеспечивает надежность:
  • Качественные материалы: Высокопрочные стали, прошедшие правильную термообработку (закалку, цементацию) для поверхностной твердости и вязкой сердцевины.
  • Прецизионное изготовление: Высокий класс чистоты и точности зубьев (отсутствие зазубрин, правильная геометрия).
  • Качественные подшипники: Использование надежных подшипников качения, способных выдерживать радиальные и осевые нагрузки.
  • Эффективное уплотнение: Защита от попадания абразивной пыли, влаги и вытекания смазки.
  • Правильная смазка: Использование рекомендованной смазки и ее своевременная замена.

7. Низкий уровень шума и вибраций / максимальная скорость вращения входного вала.

Хороший редуктор работает тихо и плавно. Уровень шума работающего редуктора  в районе 60-65 дБ. И даже может быть менее 60 дБ, что уже сравнимо с червячными редукторами.

Обращайте внимание на максимально допустимую скорость вращения входного вала. У лучших представителей этот показатель лежит в районе 5 000 - 6 000 об/мин Есть и рекордсмены с отметками в 10 000 об/мин, без керамики, с прецизионными металлическими подшипниками.

• Что это значит: Достигается за счет высокой точности изготовления зубьев, их правильного профиля (например, эвольвентного), качественных подшипников и соблюдения технологических норм при сборке.
• Почему это важно: Комфорт оператора (в технике), соответствие санитарным нормам и снижение вибрационных нагрузок на смежные элементы конструкции.

---

Резюме: "Хороший планетарный редуктор" — это сбалансированный продукт, который оптимально сочетает в себе:

• Высокий КПД (экономичность),
• Мощность и надежность (способность работать под нагрузкой),
• Точность (малый люфт),
• Компактность (плотность момента),
• Долгий срок службы (качество материалов и сборки).

Он стоит дороже простых редукторов других типов, но его цена оправдана там, где требуются именно эти выдающиеся характеристики. Плохой же редуктор будет иметь низкий КПД, большой люфт, быстро износится или выйдет из строя под нагрузкой, будет шумно работать.
