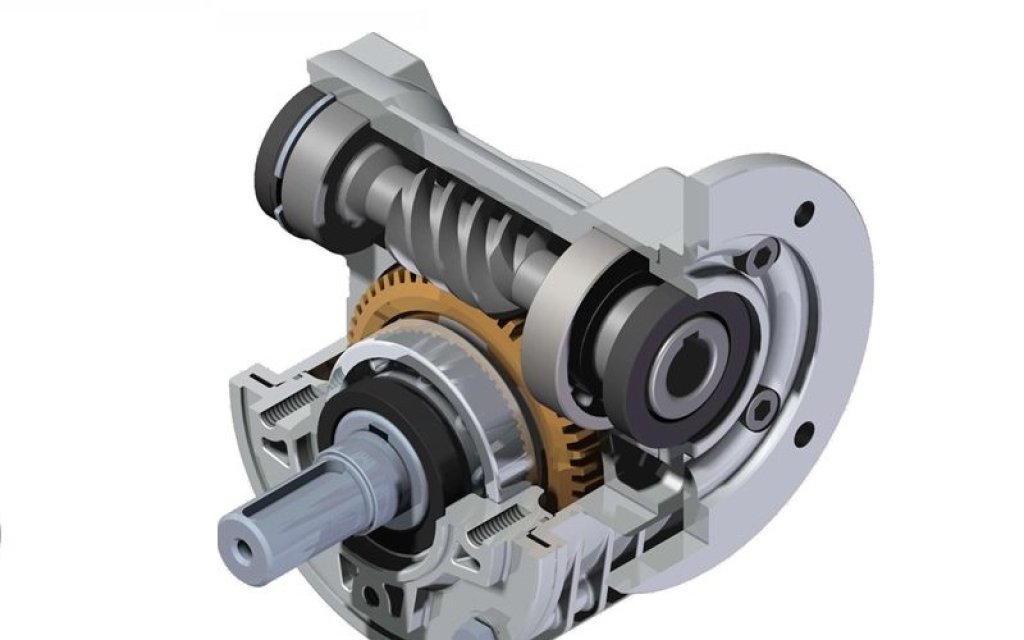

Что такое червячный редуктор?
Это тип механического редуктора, в котором передача вращательного движения происходит между двумя элементами:
Червяк (worm) — это винт, имеющий специальную резьбу (зацепление). Он является ведущим звеном = входной вал.
Червячное колесо (worm wheel) — это зубчатое колесо, зубья которого имеют особую вогнутую форму, соответствующую профилю червяка. Оно является ведомым звеном = выходной вал.
Ключевая особенность в том, что ось червяка и ось червячного колеса перекрещиваются в пространстве (обычно под углом 90°), но не пересекаются.
Зачем он нужен? (Основные цели и задачи)
Червячный редуктор предназначен для решения нескольких ключевых задач:
Обеспечение большого передаточного числа. Это его главная "фишка". За один оборот червяка колесо поворачивается всего на один зуб (или несколько). Поэтому даже в одной ступени (одной паре "червяк-колесо") можно легко получить передаточные числа от 5:1 до 100:1 и даже выше. Для сравнения, цилиндрическому редуктору для такого же результата потребовалось бы 2-3 ступени.
Обеспечение самоторможения. Это уникальное и крайне важное свойство. Благодаря особой геометрии зацепления, передача движения обратно (от колеса к червяку) практически невозможна. Червяк может легко вращать колесо, а колесо не может провернуть червяк. Это критически важно для механизмов, где нужно фиксировать положение:
Подъемные механизмы: лебедки, краны, лифты (исключают самопроизвольное опускание груза).
Конвейеры с уклоном (предотвращают обратный ход под весом груза).
Регулировочные механизмы (например, в станках или антеннах).
Компактность в одном направлении. При большом передаточном числе червячный редуктор имеет очень компактную конструкцию по осям, параллельным оси червячного колеса. Однако он может быть более габаритным по оси самого червяка.
Плавность и бесшумность работы. Зацепление червяка и колеса происходит по скользящей, а не ударной схеме, что обеспечивает низкий уровень шума и вибраций по сравнению с некоторыми другими типами редукторов.
Преимущества перед другими типами редукторов (цилиндрическими, коническими, планетарными)
| Преимущество | Пояснение | Сравнение с другими редукторами |
|---|---|---|
| Высокое передаточное число в одной ступени | Позволяет значительно снизить скорость и увеличить крутящий момент за один шаг. | Цилиндрический/планетарный: для высоких передаточных чисел (>20:1) требуются 2-3 ступени, что увеличивает габариты, сложность и стоимость. |
| Самоторможение | Обеспечивает безопасность и фиксацию положения без применения дополнительных тормозных устройств. | Цилиндрический, конический, планетарный: НЕ обладают самоторможением по своей природе. Для удержания груза требуются отдельные тормоза или обгонные муфты. |
| Плавность и бесшумность | Скользящее зацепление снижает шум, что делает редуктор идеальным для применений в жилых зонах, медицине, вентиляции. | Цилиндрический: обычно более шумный из-за ударного характера зацепления зубьев. |
| Компактность | Может быть очень компактным в плоскости, перпендикулярной оси червяка. | Цилиндрический: часто более громоздкий при одинаковом передаточном числе. Конический: компактен, но не дает такого высокого передаточного числа в одной ступени. |
Недостатки (чтобы картина была полной)
Ни один механизм не идеален. У червячной пары есть серьезные недостатки:
Низкий КПД (коэффициент полезного действия). Из-за значительного трения скольжения в зацеплении КПД одной ступени редко превышает 80-90% (а при больших передаточных числах может падать до 50-60%). Это приводит к большим потерям мощности и нагреву.
Нагрев. Высокие потери на трение преобразуются в тепло, что требует применения специальных систем охлаждения (ребра на корпусе, вентиляторы на валу червяка, а иногда и принудительное охлаждение змеевиками) для мощных редукторов.
Ограниченная мощность. Из-за проблем с нагревом и износом червячные редукторы редко применяют для передачи очень больших мощностей (обычно до 50-100 кВт).
Люфт (мертвый ход). Со временем из-за износа в зацеплении может появляться люфт, что недопустимо в высокоточных системах позиционирования.
Высокие требования к сборке и регулировке. Неправильная центровка быстро выводит редуктор из строя.
Области применения
Червячные редукторы находят применение там, где их преимущества критически важны, а недостатки — терпимы:
Подъемно-транспортное оборудование: лебедки, краны, лифты, ворота.
Приводы конвейеров и транспортеров.
Системы вентиляции и отопления (заслонки, клапаны).
Станкостроение: приводы подач, поворотные механизмы.
Автомобильная промышленность: рулевые механизмы (рулевые рейки с червячной передачей).
Приводы смесителей, дробилок, вращающихся печей.
Итог
Червячный редуктор — это специализированное решение, которое незаменимо, когда нужно:
Сильно замедлить вращение в пределах одного компактного агрегата.
Обеспечить безопасное самоторможение.
Однако за эти преимущества приходится платить сниженным КПД, нагревом и ограничениями по мощности. Выбор всегда является компромиссом, основанным на конкретных требованиях задачи.
