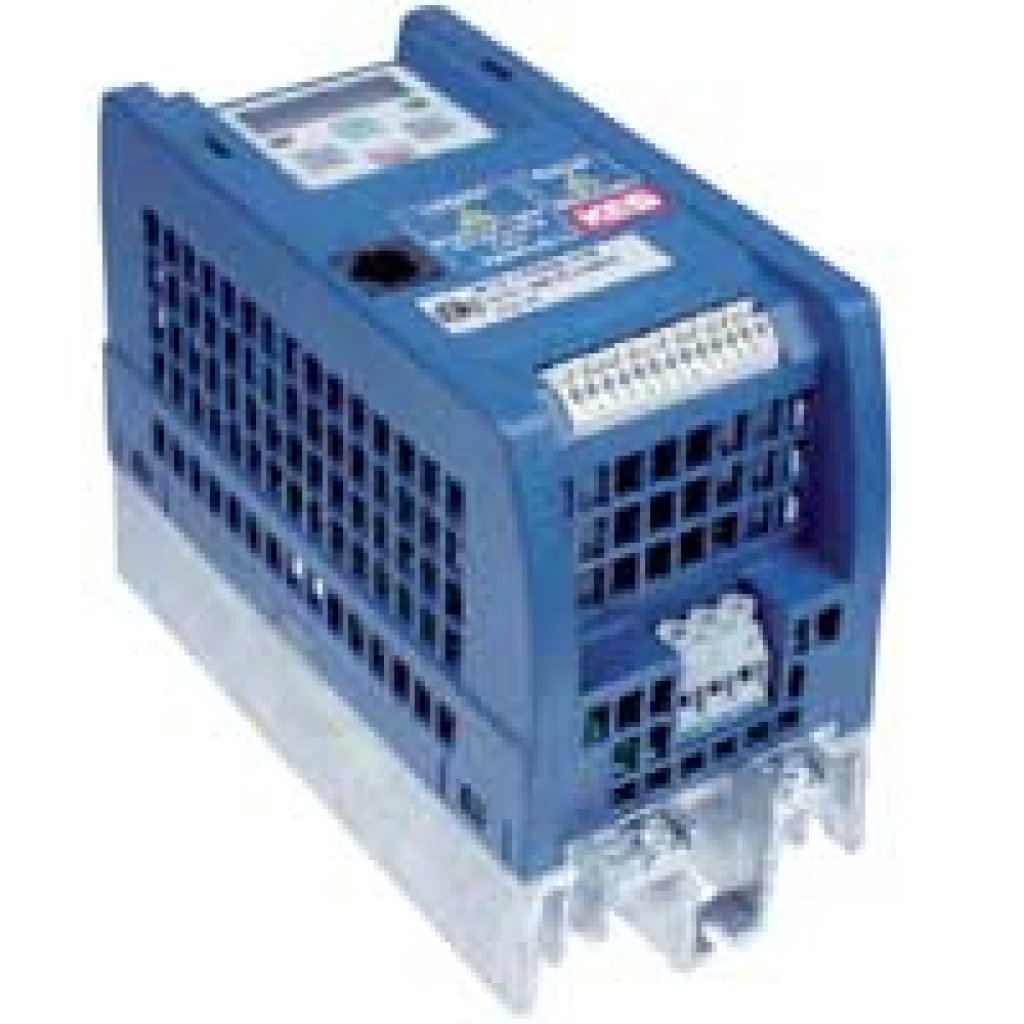

Преобразователи частоты KEB серии COMBIDRIVE B6 предназначены для управления асинхронными двигателями в открытом контуре управления. Выпускаются для мощностей от 0,37 до 2,2 кВт (для питающего напряжения 1/3 х 220 В) и от 0,75 до 4,0 кВт (для питающего напряжения 3 х 380 В).

серии B6 уже имеет встроенный пульт оператора, позволяющий отображать и изменять основные параметры привода. Помимо этого он снабжен высокочастотным фильтром (класс В) и разъемом для подключения ПК. Для более удобного программирования предусмотрено программное обеспечение KEB COMBIVIS.

Преобразователи частоты серии B6 выпускаются в двух стандартных версиях:

1. версия с набором программируемых аналоговых и цифровых входов/выходов;
2. CAN-версия.

Под заказ возможно изготовление версий с другими интерфейсами, например BUS.

Характеристики стандартных версий

Версия с набором аналоговых и цифровых входов/выходов:

• 5 цифровых входов;
• 1 цифровой выход;
• 1 аналоговый вход 0-10 В постоянного тока или 4-20 мА (по выбору);
• 1 аналоговый выход 0-10 В постоянного тока;
• 1 релейный выход.

Для удобства монтажа контакты снабжены зажимами, все входы и выходы программируемы.

Версия с CAN-интерфейсом:

• 1 цифровой вход;
• 1 цифровой выход;
• 1 релейный выход;
• CAN H/L - разъем подключения.

Все контакты также снабжены зажимами, делающими монтаж удобным и надежным.

Общие функции

При проектировании этой серии были использованы современные силовые транзисторы и 32 битный микропроцессор. Продуманная конструкция позволяет обойтись без принудительного воздушного охлаждения в преобразователях частоты с корпусом А. При монтаже внутри шкафа и использовании радиатора воздушного охлаждения возможна установка частотных преобразователей вплотную друг к другу. Также возможен вариант исполнения преобразователя частоты с увеличенным радиатором в виде плоской плиты.

Специалисты компании KEB упростили алгоритм параметрирования с помощью встроенной панели оператора. Пользователю доступно 8 наборов параметров. Преобразователи частоты серии В6 работают со стандартным программным пакетом COMBIVIS. При параметрировании доступны: ПИД-регулирование, S-кривая рампы разгона и торможения. В преобразователях частоты этой серии есть функция электронной защиты двигателя.

Ноу-хау компании КЕВ — это новая бессенсорная технология управления двигателем SMM, реализованная в B6, позволяет поддерживать момент на низких скоростях и при перегрузках с помощью обратной связи по току без использования датчика положения на валу двигателя.

Улучшенные алгоритмы управления преобразователей серии В6 позволяют самостоятельно изменять частоту ШИМ при изменениях в работе двигателя, например при перегреве.

Общие технические характеристики преобразователей частоты серии B6

Общие технические характеристики преобразователей частоты серии В6 приведены в таблице:

Области применения приводов В6:

• управление конвейерами;
• насосными и вентиляторными нагрузками;
• управление мешалками, экструдерами и подъемными устройствами.
