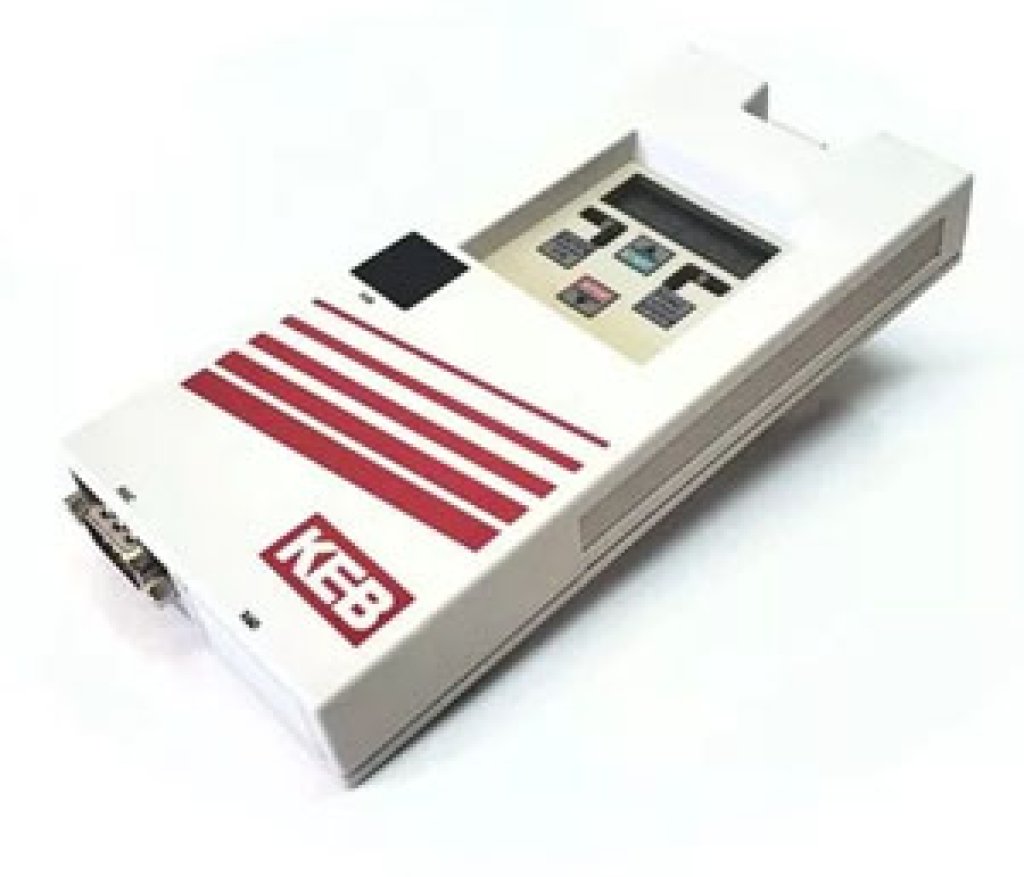

00.F5.060-7000 DeviceNet-Operator Дисплей, клавишная панель, 5-полюсный разъем, Service HSP5

00.F5.060-7000 DeviceNet-Operator Дисплей, клавишная панель, 5-полюсный разъем, Service HSP5 для сервоприводов KEB серии F5.

Пульты оператора предназначены для иcпользования с частотными преобразователями KEB серии F5. Расширяют возможности управления преобразователем частоты посредством различных интерфейсов и протоколов обмена данными.

О серии Частотные преобразователи KEB F5

KEB серии COMBIVERT F5

Частотный преобразователь KEB серии COMBIVERT F5

Преобразователь частоты COMBIVERT F5 от компании KEB является высоконадежным преобразователем частоты со стабильно подтвержденным качеством изготовления для регулярных применений в тяжелых условиях работы в машиностроении, станкостроении и производстве оборудования с рабочими характеристиками до 900 кВт.
KEB COMBIVERT серии F5 – это преобразователи частоты для управления как асинхронными электродвигателями, так и серводвигателями на постоянных магнитах с электронной коммутацией обмоток в широком диапазоне мощностей. Представленный модельный ряд сервоприводов KEB F5, благодаря своей гибкости, способен реализовать самые различные применения для решения задач электропривода во всех отраслях промышленности и производства, с гарантией качества от одного из ведущих разработчиков сервоприводов из Германии - KEB: Karl E. Brinkmann GmbH.
Простота применения и многообразие функций зачастую находились во взаимоисключающем состоянии. С появлением режима CP обеспечивается максимально комфортное пользование прибором. В приложении Applikation KEB COMBIVERT F5, предлагает открытый для программирования пульт с несложным указателем для управления действиями оператора со стороны системы, который представлен на 6 языках.

COMBIVERT F5 - это решение для управления как асинхронными двигателями переменного тока, так и синхронными сервоприводами.
Модульное программное обеспечение отвечает максимальным требованиям по скорости, крутящему моменту и моменту отрыва с обратной связью датчика или без него.
Стабильная работа, одинаковое обращение с одинаковыми инструментами помогают в практической установке, вводе в эксплуатацию и обслуживании.

Благодаря многолетнему опыту исследований в областях:
- упаковочной промышленности
- текстильной промышленности
- полимерной промышленности
- полиграфической / бумажной промышленности
- деревообработки
- опорной/ транспортной техники
- индустрии лифтов
KEB разработал специальные программные модули или модифицировали аппаратное обеспечение, как например:
- конечные автоматы, т. е. в преобразователе заложены все функции
- адаптация к специальным серийным протоколам
- характерное для отраслей программное обеспечение, например: приводы шпинделя
- гибкие системы охлаждения для воздуха и воды
- комплектные коммутаторы

Модельные ряды частотных преобразователей серии COMBIVERT F5

Серия частотных преобразователей F5 BASIC - Standard equipment for control tasks with rated output of 0.37 to 15 kW
F5 Basic - специально разработанная серия преобразователей частоты эконом – класса для решения разнообразных задач управления асинхронным электродвигателем в разомкнутом контуре ОС по скорости и положению. Сочетает в себе экономичность от внедрения с высокими эксплуатационными характеристиками. Имеет общую концепцию построения и управления преобразователями частоты фирмы КЕВ и в силу этого легко интегрируется в различные системы управления, построенные на базе техники КЕВ. Серия ограничена мощностью 15 кВт. Поддерживает как скалярную, так и векторную модель управления. Имеет ограничения по числу входов / выходов и усеченный вариант программного обеспечения. Параметры силовой части ПЧ идентичны всему ряду ПЧ фирмы КЕВ.
Серия частотных преобразователей F5 COMPACT - Универсальная серия с расширенными I/O опциями до 90 кВт
Серия F5 - C является логическим продолжением преобразователей частоты серии BASIC, c увеличением по числу входов / выходов. Добавлен ряд функций в программном обеспечении. Ряд ограничен мощностью 90 кВт. Серия предназначена для решения разнообразных задач управления асинхронным электродвигателем в разомкнутом контуре ОС по скорости и положению. Поддерживает как скалярную, так и векторную модель управления. Имеет общую концепцию построения и управления преобразователями частоты фирмы КЕВ и в силу этого легко интегрируется в различные системы управления, построенные на базе техники КЕВ. Параметры силовой части ПЧ идентичны всему ряду ПЧ фирмы КЕВ.
Серия частотных преобразователей F5 MULTI - Контролируемые и регулируемые частотные преобразователи в соответствии с принципом "Все-в-одном" для применений до 900 кВт
Серия F5-A – (поставляется взамен F5-MULTI) преобразователь частоты, в математическом обеспечении которого заложены алгоритмы управления как асинхронным двигателем, так и синхронным двигателем на постоянных магнитах в режиме полеориентированного управления в замкнутом контуре ОС по скорости и положению.
Серия F5 Applikation В качестве датчиков обратной связи для преобразователей частоты F5-A могут использоваться: инкрементальный энкодер, Sin/Cos датчик, резольвер (СКВТ), датчик с HIPERFACE интерфейсом и датчик с ENDAT интерфейсом. Дополнительно могут подключаться:
абсолютный фотодатчик, тахогенератор, инициатор. Преобразователь частоты F5-A может работать и без датчика обратной связи в режиме бессенсорнго векторного управления (автобуст и компенсация скольжения).
KEB-SMM (безсенсорное управление двигателя) F5-G
Полеориентированное управление асинхроного двигателя F5-А
Полеориентированное управление синхронного двигателя F5-S
Асинхронная приводная техника самого высокого класса серия F5-H (ASCL)
F5-H (ASCL) – это результат многолетнего совершенствования модели бездатчикового полеориентированиого управления, которая предлагает улучшенные характеристики регулирования как по скорости вращения так и по поддержанию величины крутящего момента для асинхронных двигателей без использования датчика обратной связи.
Основные качества
- высокая стабильность частоты вращения
- высокая динамика работы привода на переходных процессах
- Точность крутящего момента < 3 % MN
- Отображение и коррекция значений в системе „на лету“
- Эксплуатация с выходными фильтрами
- низкая стоимость установки ввиду отсутствия датчика, кабеля и интерфейса датчика
- улучшенная производительность в диапазоне малых нагрузок
- Автоматическая адаптация к двигателю
- Непрерывное измерение сопротивления статора и ротора, главной и паразитной индуктивности и кривой времени простоя
- термические расчеты в математической модели двигателя
- Интеграция регулятора
- Симметричный оптимум
- упрощает выравнивание Ki/Kp внешнего контура регулирования (частоту вращения)
- для оптимизации привода достаточно только одного параметра
- Предварительная настройка регулятора частоты вращения
- Точное отображение крутящего момента, и др. благодаря
- Определению и исключению смещения крутящего момента
- Поддержание момента на холостом ходу системы (по выбору)

Работа сервопривода:
Универсальная работа для асинхронных, SMPM, IPM, High Torque, High Speed
Контроль температуры двигателя KTY / PTC / PT 1000
Встроенный тормозной резистор
Интегральное управление тормозами

Совместимость с интерфейсами передачи данных:
Modular, plug-in fieldbus connection via operator
Profibus
Interbus
CANopen
DeviceNet
MODBUS
EtherNet TCP/IP
EtherCAT
ETHERNET POWERLINK
ProfiNET
EtherNet/IP
SERCOS III

Высококачественные программные функции сервоприводов:
- V / f и режимы определения тока
- Исключительная производительность вала с предварительным контролем крутящего момента
- Функция быстрого поиска
- Функция Power Off
- Номинальная скорость двигателя до 100 000 об / мин
- Регулируемая частота переключения
- Совместимо для работы с синусоидальным фильтром

Основные технические характеристики частотных преобразователей KEB серии F5:
- Диапазон мощностей: 0,37кВт до 900кВт
- Перегрузочная способность до 216%
- Оптимальный контроль качества
- Модульная конструкция
- Разнообразный дизайн охлаждающих систем
- Широкий выбор типов электромоторов
- Двух-канальная обратная связь с энкодером
- Интегрированный функционал безопасности до PL и "plug-in" подключение необходимого внешнего интерфейса

Варианты исполнения частотных преобразователей KEB серии F5
Частотные преобразователи KEB COMBIVERT F5 разработаны в гибкой модульной системе и поставляются в следующих исполнениях:
- Встраиваемое устройство со степенью защиты IP 20 – универсальный монтаж в шкафу
- Устройство с установленным на заводе фильтром для подавления радиопомех
- Устройство с встроенным на заводе тормозным резистором для поглощения энергии возникающей в результате работы двигателя в генераторном режиме без дополнительно занимаемой площади. Также может поставляться в комплекте с фильтром подавления радиопомех
- Вариант исполнения FLAT-REAR - (FR) – непосредственный контакт с внешней охлаждающей поверхностью
- Вариант исполнения LIQUID COOLED - (LC) жидкостное охлаждение
- Вариант исполнения EXTERNAL HEAT - (EH) - конструктивное разделение поверхностей охлаждения: система управления находится внутри шкафа, силовая часть через проем в стене шкафа вынесена за его пределы.
Для заданного пользователем варианта использования, компания KEB может также поставить полный шкаф управления со степенью защиты IP 54.

Функционал частотных преобразователей KEB COMBIVERT F5

Универсальное программное обеспечение для всех частотных преобразователей KEB COMBIVERT F5:
- Полное управление всеми установками устройства
- Отображение и настройка всех параметров в 8 наборах
- Отображение физических величин и контроль эксплуатационных данных
- Конфигурирование специализированных установок на „CP-уровне“
- Анализ/ мониторинг взаимосвязи привода и управления

Преобразователи частоты KEB COMBIVERT F5 GENERAL/MULTI/SERVO

Панель оператора KEB Combicom F5:

Панель оператора и изолированный интерфейс RS232, Profibus, Interbus, CAN, Sercos, Device Net, KEB-HSP 5 / DIN 66019-II

Панели оператора KEB Combicom F5 варианты исполнения (артикулы: 00.F5.060-XXXX):
