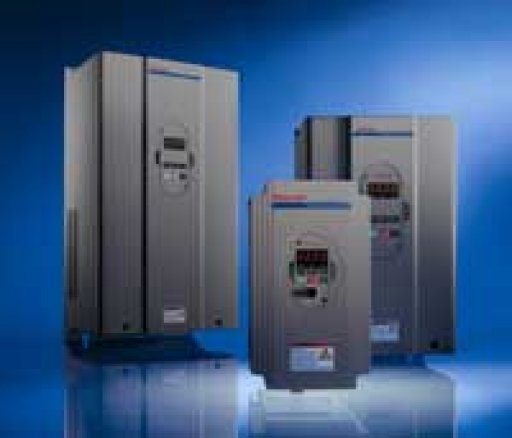

Bosch Rexroth серии Fe

Данный преобразователь частоты — это новая экономичная серия инверторов, подходящая для большинства применений.

Преобразователь частоты (инвертор) серии Fe был разработан для использования в тяжелых промышленных условиях.

Для оптимальной работы инвертора при различных режимах пользователям предлагается два варианта исполнения преобразователя частоты серии Fe:

• G-Серия инверторов — для применений в областях с более высокой перегрузочной способностью (ленточные конвейеры, транспортеры, мешалки или экструдеры);
• P-Серия инверторов — для применений с более высокой длительной нагрузочной способностью (в насосах, вентиляторах или дробилках).

Преимущества инверторов серии Fe

• Встроенный пульт оператора.
• Документация и программное обеспечение инвертора на русском языке.
• Сервисное обслуживание в РФ.
• Низкая цена на частотники при высоком немецком качестве.
• Простота в монтаже и управлении инвертора.
• Встроенный тормозной транзистор (до 15 кВт).

Низкая стоимость преобразователей частоты (инверторов) серии Fe была достигнута за счет их производства в Китае. В 2006 году концерном «Bosch Rexroth» был приобретен завод по производству частотных преобразователей в Китае. На этом заводе в течение трех лет компанией вводилась европейская система производства и немецкая система контроля качества, и только после этого была запущена в серийное производство новая серия инверторов Fe.

Технические характеристики инверторов:

• Диапазон мощностей от 0,75 до 110 кВт.
• 3 фазы 380 до 480 В (-15 %/+10 %).
• Перегрузочная способность: для версии G: 200% в течение 1 с, 150% в течение минуты. Для версии P: 120% в течение минуты, 105% в течение часа.
• Выходная частота напряжения инвертора от 0 до 650 Гц.
• Настраиваемая несущая частота модуляции (ШИМ) от 1 до 15 кГц с возможностью автоматического переключения на более низкую частоту при перегреве.
• ПИ-регулятор и технологический контроллер.
• Автоматическое определение параметров двигателя.
• Режим безсенсорного векторного управления (автобуст и компенсация скольжения).
• Настраиваемое торможение постоянным током.
• Автоматическая функция экономии электроэнергии (подстройка U/f-кривой в зависимости от нагрузки).
• Конфигурируемая U/f кривая.
• Диапазон регулирования скорости вращения 1:100.

Интерфейсы инверторов серии Fe:

• RS485;
• ModBus или опционально Profibus;
• 8 цифровых входа;
• 3 аналоговых входа;
• энкодерный интерфейс;
• два аналоговых выхода (0-10В, 4-20 mA);
• Один частотный выход (0-50кГц);
• Два программируемых выхода;
• Один программируемый релейный выход.

Токовые характеристики инверторов:

Особенности преобразователей частоты Bosch Rexroth серии Fe

Инвертор программируется при помощи специального программного обеспечения Rexroth Converter PC 4. Rexroth Converter PC 4 — это интуитивно понятное программное обеспечение для более простого и быстрого параметрирования и ввода в эксплуатацию нескольких инверторов Fe одинаковой или схожей конфигурации. Параметры задаются при помощи ПК, после чего записываются в преобразователь частоты по последовательному RS485-интерфейсу.

Дополнительное оборудование

Опционально для частотного преобразователя частоты Fe доступны:

• ЭМС-фильтр, обеспечивающий соблюдение требований по ЭМС и подавляющий токи утечки, вызванные емкостью проводников;
• Сетевой дроссель, снижающий высокочастотные гармоники сетевого тока, защищающий инвертор от негативных воздействий сети и препятствующий обратному влиянию преобразователя на питающую сеть;
• Фильтр dU/dt. Крутые фронты сигналов выходного напряжения в современных инверторах в сочетании с длинным кабелем подключения двигателя часто приводят к переходным процессам, вызывающим перенапряжения на клеммах двигателя. Благодаря установке фильтра dU/dt на выходе преобразователя удается уменьшить данный эффект а также снизить токи утечки в кабеле двигателя.
• Тормозной модуль (прерыватель). Необходим в инверторах с номинальной мощностью более 15 кВт для управления тормозным резистором.
• Тормозной резистор. Для поглощения энергии торможения от инвертора в генераторных режимах доступны на выбор тормозные резисторы с различными допустимыми потребляемыми мощностями.
• Выносной пульт оператора. Благодаря отдельному выносному пульту управления возможно удобное обслуживание частотных преобразователей, находящихся в закрытом шкафу управления. Для подключения пульта к инвертору имеются кабели длиной 1 м и 3 м.
• PROFIBUS-адаптер. PROFIBUS-адаптер преобразовывает RS485-интерфейс Fe к стандарту PROFIBUS и позволяет осуществлять связь с вышестоящей системой управления станка. Монтаж адаптера осуществляется простым защелкиванием на DIN- рейку.

Применение инверторов серии Fe

Инверторы можно применять в следующих областях:

• Общая автоматизация
• Строительная техника
• Деревообрабатывающее оборудование
• Оборудование для обработки полимерных материалов
• Вентиляторы и оборудование кондиционирования воздуха
• Пищевое и упаковочное оборудование
• Переработка бумаги и печатные машины
• Насосы, экологическое и очистное оборудование
• Текстильные машины
• Транспортное, складское и подъемно-транспортное оборудование
• Металлообрабатывающее оборудование
