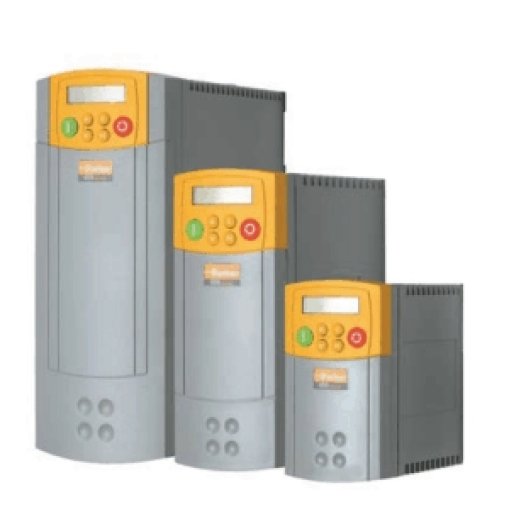

Преобразователь частоты серии AC650/650V
Частотные преобразователи
Parker
Серия преобразователей частоты AC650 и AC650V представляет собой семейство приводов переменного тока, которые предлагают удобное, экономичное решение для самых разных систем управления электродвигателями переменного тока без обратной связи от простейших до самых сложных.
Серия AC650 имеет выбираемые одной клавишей заранее запрограммированные приложения, так что настройка происходит быстро и легко без ненужных поисков. Кроме того, AC650V имеет дополнительное преимущество векторного алгоритма ультра-высокого крутящего момента и гибкость управления полностью программируемым блоком функций.
Имеются приводы мощностью до 110 кВт на трехфазных источниках питания 400 В и 1,5 кВт на источниках питания 230 В. Все устройства имеют встроенные фильтры, отвечающими стандартам электромагнитной совместимости.
Технические характеристики
| Однофазные приводы (номинальное напряжение 230 В) | |||
| Тип | Номинальная мощность (кВт) | Выходной ток (A) | Типоразмер |
| 650(V)-002-230-F | 0,25 | 1,5 | 1 |
| 650(V)-003-230-F | 0,37 | 2,2 | 1 |
| 650(V)-005-230-F | 0,55 | 3,0 | 1 |
| 650(V)-007-230-F | 0,75 | 4,0 | 1 |
| 650(V)-011-230-F | 1,1 | 5,5 | 2 |
| 650(V)-015-230-F | 1,5 | 7,0 | 2 |
| Трехфазные приводы (номинальное напряжение 400 В) | |||
| Тип | Номинальная мощность (кВт) | Выходной ток (A) | Типоразмер |
| 650(V)-003-400-F | 0,37 | 1,5 | 2 |
| 650(V)-005-400-F | 0,55 | 2,0 | 2 |
| 650(V)-007-400-F | 0,75 | 2,5 | 2 |
| 650(V)-011-400-F | 1,1 | 3,5 | 2 |
| 650(V)-015-400-F | 1,5 | 4,5 | 2 |
| 650(V)-022-400-F | 2,2 | 5,5 | 2 |
| 650(V)-030-400-F | 3,0 | 6,8 | 3 |
| 650(V)-040-400-F | 4,0 | 9,0 | 3 |
| 650(V)-055-400-F | 5,5 | 12 | 3 |
| 650(V)-075-400-F | 7,5 | 16 | 3 |
| 650VC-0110-400 | 11 (15) | 23 (31) | C |
| 650VC-0150-400 | 15 (18) | 30 (37) | С |
| 650VD-0180-400 | 18 (22) | 38 (45) | D |
| 650VD-0220-400 | 22 (30) | 45 (59) | D |
| 650VD-0300-400 | 30 (37) | 59 (73) | D |
| 650VE-0370-400 | 37 (45) | 73 (87) | E |
| 650VE-0450-400 | 45 (55) | 87 (105) | E |
| 650VF-0550-400 | 55 (75) | 105 (145) | E |
| 650VF-0750-400 | 75 (90) | 145 (165) | F |
| 650VF-0900-400 | 90 (110) | 180 (205) | F |
Питание:
Однофазные устройства:220- 240 В перем.тока ±10%; 50-60 Гц ±5%
Трехфазные устройства: 380-460В перем.тока ±10%; 50-60 Гц ±5%
Окружающая температура: от 0 до 40°C
Перегрузка:150% в течение 30 секунд
Выходная частота: 0 – 240 Гц
Класс защиты: IP20
Вводы/выходы.
Аналоговые входы: 2; Управление скоростью (0-10В, 4-20 мА)
Аналоговые выходы: 1; конфигурируемая пользователем выходная частота/нагрузка (0-10 В)
Цифровые входы: 3 (650В - 6); конфигурируемые пользователем пуск/ остановка/ направление/заданные скорости (8)
Цифровые входы /выходы: 1 (650В 2); конфигурируемые пользователем как входы или выходы
Цифровые релейные выходы: 1; конфигурируемые пользователем релейные выходы (1A при 240В)
Все выходы конфигурируются по следующей логике: при (не при) скорости/при (выше) минимальной скорости/ работающий (остановленный/ работоспособный (отключенный)/выше (ниже) заданной нагрузки.
Термисторный вход мотора
Встроенный модуль программирования/ управления
Защищенная паролем клавиатура с шестью кнопками, обеспечивающая управление следующими функциями
- – пуск/стоп
- направление
- увеличить/понизить скорость
- навигация по меню
- настройка параметров
ЖК-дисплей с подсветкой, показывающий 4-значный отсчет
- выходного тока
- частоты заданной точки
- выходной частоты
- предупредительный сигнал для вращения привода
статус аварийных сигналов
- привод готов
- ошибка при перегрузке по току
- ошибка при превышении
- напряжения
- повышенная температура
- теплоотвода
- повышенная температура мотора
- перегрузка I x t
- пониженное напряжение
- потеря сигнала 4-20 мА
- остановка двигателя
- внешняя ошибка
- ошибка динамического тормоза
