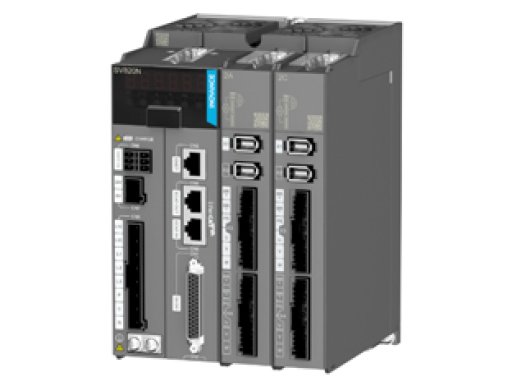

Inovance SV820

Многоосевые комплектные сервоприводы Inovance SV820 (SV820N)

Многоосевая сервоплатформа, доступная в 3- или 4-осевом исполнении, с общим модулем питания. Привод оснащен сверхбыстрым регулятором контура управления и высокой динамической скоростью отклика. Он предназначен для плавной интеграции с двигателями MS1 мощностью 50-750 Вт. Поддерживает связь CANopen и EtherCAT.
Привод Inovance SV820N оснащен сверхбыстрым регулятором контура управления и высокими динамическими характеристиками. Сервопривод SV820 является результатом совместного проекта разработки между европейскими и мировыми научно-исследовательскими центрами Inovance. Высокопроизводительный сервопривод SV820 обладает встроенной системой безопасности и обеспечивает простой ввод в эксплуатацию. Техническое обслуживание и легкий доступ к сервоприводу осуществляется благодаря эффективному компактному корпусу, который предназначен для обеспечения надежности и работе в суровых условиях эксплуатации.

- Встроенная светодиодная клавиатура
- Простая процедура установки требует всего трех винтов
- Быстрая и простая проводка благодаря съемным разъемам и пружинным соединительным клеммам
- В схеме применена топология изоляции неисправностей, что позволяет избежать цепных реакций в схеме сервопривода
- Встроенное устройство короткого замыкания обмоток серводвигателя
- Простая замена вентилятора (без использования инструментов)
- Поддерживаются передние или задние выходные кабели (для одного и того же двигателя используются разные кабельные фитинги)
- Высококвалифицированные инженеры не требуются для настройки
- Требуется меньше внешних компонентов (например, нет внешнего тормозного реле)
- Несколько осей в одном и том же сегменте сети могут быть введены в эксплуатацию одновременно
- Компенсация крутящего момента
- Адаптивный режекторный фильтр
- Дополнительный фильтр для подавления низкого резонанса (упругая нагрузка)
- InoDriveStudio - социализированный Программный пакет от Inovance, предназначенный для простой настройки
SV820 подходит для сложных применений, таких как роботы SCARA, cтанки с ЧПУ и упаковка в различных отраслях промышленности, включая производство мобильных телефонов, полупроводников, сенсорных экранов и светодиодов.
Блок питания: 1-2 кВт
Одинарный /двойной модуль оси блока: 1.1-7.6 A
Сверхбыстрый контур тока
STO SIL 3 – в соответствии с EN/IEC 61800-5-2
Профиль движения EtherCAT CiA 402 в стандартной комплектации
Простота ввода в эксплуатацию и монтажа
Небольшие габариты для применения в роботах
Степень защиты IP67
Соответствует требованиям CE

SV820 был разработан для самых требовательных современных производственных приложений, таких как роботы SCARA, станки с ЧПУ, упаковочные машины, автоматизированные складские манипуляторы, а также сортировочные и этикетировочные машины.
Простота установки и подключения Inovance SV820N
Легкая установка. Частотные преобразователи Inovance SV820 оснащены модульными блоками и клеммами plug and play. Кроме того, системные кабели могут быть изготовлены заранее, чтобы уменьшить ошибки при монтаже.
Требуется меньше компонентов. В системном решении Inovance SV820 с общим источником постоянного тока для каждого контроллера SCARA требуется только один тормозной резистор. Кроме того, не требуется внешнего механического тормозного реле; а встроенный цифровой ввод-вывод можно использовать в качестве ввода-вывода общей цифровой шины для снижения системных затрат.
Быстрое реагирование. Максимальный крутящий момент составляет 350% плюс высокая скорость полосы пропускания контура в 3,0 кГц гарантирует, что время такта 400-мм манипулятора SCARA составит всего 0,4 секунды, в то время как для 600-мм манипулятора SCARA - всего 0,5 секунды.
Высокая надежность. Встроенный динамический тормоз может при необходимости остановить движение SCARA-робота в течение 80 мс (например, при возникновении ошибки сервопривода). Быстрое и точное позиционирование обеспечивается передовыми алгоритмами, которые подавляют резонанс, вызванный высокоскоростным движением робота. Между тем, пружинные соединительные клеммы повышают ударопрочность.
Предназначен для работы с серводвигателем Inovance MS1
Серия двигателей MS1 в компании Inovance, была разработана специально для использования в составе SCARA роботов и соответствует обязательным требованиям к размерам установки двигателя для применения в SCARA-манипуляторах.
