Gudel (Швейцария) - является разработчиком и производителем систем в области промышленной автоматизации.

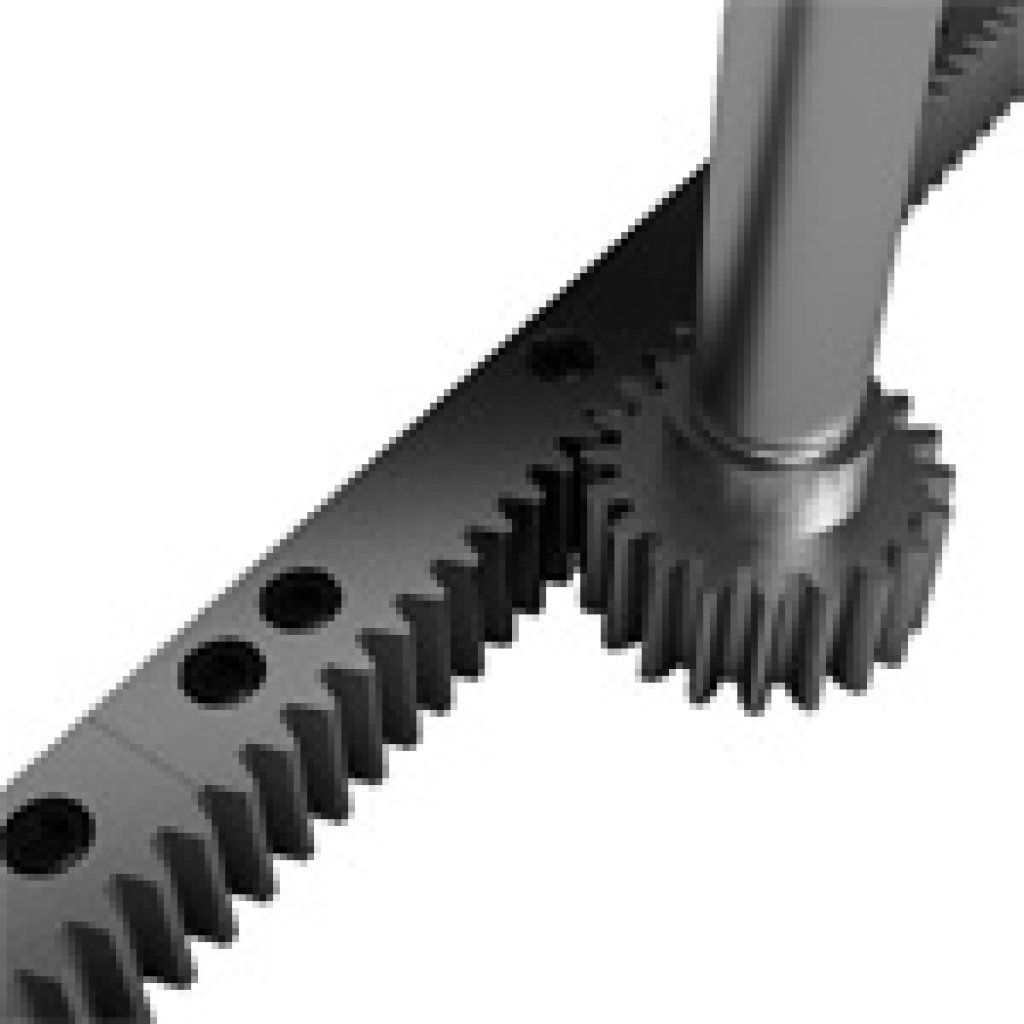

Компания Gudel производит достаточно широкий ряд зубчатых реек и шестерней модульного и метрического типа. Варианты исполнения - закаленная сталь, нержавеющая сталь, спецсплавы, композитные материалы, полиамид (для скоростных перемещений небольших масс). Стандартные компоненты зубчатых передач изготавливаются методом холодной формовки с последующей доводкой - шлифовкой и полировкой. В процессе изготовления металлические детали передач могут подвергаться специальной термической или химико-термической обработке. Класс точности зубчатых передач Gudel - от 6 до 12.
Основные характеристики компонентов передачи зубчатая рейка-шестерня представлены в таблице 1.
Таблица 1. Характеристики зубчатых реек Gudel
| Серия, сечение рейки | Профиль зуба, метод обработки | Классификация модульная/метрическая | Материал, метод обработки | Класс точности | Длины, мм |
| 170, прямоугольное | прямой, закаленный, шлифованный | метрическая, p=2,0; 5,0; 7,5; 10,0 мм | 58CrMoV4, все поверхности шлифованы | 6h23 | 1230, 1030, 330 |
| 903, квадратное | прямой, прецизионная нарезка, закаленный | метрическая, p=10,0; 12,5; 16,0; 20,0; 25,0 мм | C45E, фрезерование | 9h25 | 2000, 1200, 800 |
| 153, прямоугольное | прямой, прецизионная нарезка | метрическая, p=2,0; 5,0; 7,5; 10,0 мм | 58CrMoV4, все поверхности шлифованы | 7h25 | 1230, 1030 |
| 151, круглое | прямой, прецизионная нарезка | метрическая, p=2,0; 5,0; 7,5; 10,0 мм | ETG88, все поверхности шлифованы | 7h25 | 1000, 1005 |
| 152, квадратное | прямой, прецизионная нарезка | метрическая, p=2,0; 5,0; 7,5; 10,0 мм | Ck45 K+N, все поверхности шлифованы | 7h25 | 1000, 1005 |
| 244, 240, прямоугольное | прямой, закаленный, шлифованный | модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0 | C45E, все поверхности шлифованы | 6h23 | 500, 1000* |
| 124, 123, квадратное | прямой, прецизионная нарезка | модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0 | Ck45 K+N, холодная формовка | 8h25 | 250, 500, 1000, 1000 |
| 124, квадратное | прямой, прецизионная нарезка, закаленный | модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0 | Ck45 K+N, холодная формовка | 9h27 | 1000, 2000 |
| 129, квадратное | прямой | модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0 | Ck45, холодная формовка | 9-10 | 1000, 2000 |
| 127, квадратное | прямой, прецизионная нарезка | модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0 | Полиамид PA6, фрезерование | 9h27 | 1000, 2000 |
| 128, квадратное | прямой | модульная, m=0,5; 1,0; 1,25; 1,5; 2,0; 3,0 | Полиоксиметилен, литье под давлением | 12 | 250 |
| 130, квадратное | прямой, прецизионная нарезка | модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0 | X10CrNiS 189, холодная формовка | 9h27 | 500, 1000, 2000 |
| 126, круглое | прямой, прецизионная нарезка | модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0 | ETG88, шлифовка, класс h6 | 7h25 | 250, 500, 1000, 2000 |
| 131, круглое | прямой, прецизионная нарезка | модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0 | X10CrNiS 189, холодная формовка | 8h27 | 500, 1000, 2000 |
| 244, 246, квадратное | косой, закаленный, шлифованный | модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0 | C45E, все поверхности шлифованы | 6h23 | 500, 1000, 480, 960 |
* Для реек модульной системы классификации приведены округленные значения длин
Для перечисленных зубчатых реек предлагаются шестерни для жесткой посадки на вал и шестерни с полым валом.
Шестерни с полым валом серий 154, 254, 142, 141, 146 модульного и метрического типа изготавливаются со шпоночной канавкой. Шестерни зубчатых передач совместимы с червячными редукторами Gudel. Для данного типа передач Gudel предлагает оригинальные системы смазки.
Шестерни из стальных сплавов серий SNB, SN, ST, SNE имеют класс точности 8e25 и классификацию по модульной системе (m=1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0; 8,0).
Шестерни серий 102 (m=1,0), 104 (m=1,5), 106 (m=2,0), 108 (m=2,5), 110 (m=3,0), 112 (m=4,0), 114 (m=5,0) изготовлены по классу точности 9e25, зуб прямой, закаленный.
Шестерни серии LMV изготавливаются из полиамида и имеют металлическую втулку. Классифицируются по модульной системе (m=1,5; 2,0; 2,5; 3,0; 4,0). Имеют класс точности 8e25.
Шестерни серии SH производятся целиком из пластмассы методом литья под давлением. Классифицируются по модульной системе (m=0,5; 0,7; 1,0; 1,25; 1,5; 2,0; 2,5; 3,0), имеют класс точности 12e28.
Шнеки и червячные колеса
Компания Gudel самостоятельно производит шнеки и червячные пары. Для типоразмеров 30 - 75 максимальная скорость вращения шнека n1=6000 об/мин, для типоразмеров от 75 и выше n1=4500 об/мин.
Характеристики изделий приведены в таблице 2.
Таблица 2. Технические характеристики червячных пар
| Типоразмер (межосевое расстояние) | 030 | 045 | 060 | 075 | 090 | 105 | 120 | 120 |
| Значение модуля m | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,0 |
| Передаточное число* | 4,63 | 5,57 | 6,83 | 8,6 | 11,25 | 15,33 | 23,5 | 47,0 |
| Количество заходов резьбы шнека | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 |
* Указанные в таблице 4 передаточные числа возможны для всех типоразмеров червячных пар
Конические передачи
Для передачи крутящего момента под прямым углом компания Gudel предлагает пары конических шестерней и конические передачи в сборе. Характеристики передач приведены в таблице 3 и 4.
Таблица 3. Характеристики пар конических шестерней
| Серия | Нарезка | Материал | Типоразмеры (в модульной системе) | Класс точности | Передаточное число |
| K | Прямозубая | Сталь | m=1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0 | 8f24 | 1:1; 1:1,25; 1:1,5; 1:2; 1:2,5; 1:3; 1:3,5; 1:4; |
| KE | Прямозубая | Нержавеющая сталь | m=1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0 | 8e25 | 1:1 |
| KK | Прямозубая | Полиамид PA6 | m=1,5; 2,0; 2,5; 3,0; 4,0 | 8e25 | 1:1; 1:2; 1:3; 1:4 |
| KM | Прямозубая | Латунь | m=0,5; 0,75; 1,0 | 8e25 | 1:1 |
| KD | Прямозубая | Сплав ZnAlCu | m=1,0; 1,5; 2,0; 2,5; 3,0; 3,5 | 12 | 1:1 |
| KH | Прямозубая | Полиамид | m=0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 3,5 | 12 | 1:1; 1:2; 1:3; 1:4; 1:5 |
| SR | Косозубая | Инструментальная сталь | m=0,5; 1,0; 1,25; 1,5; 2,0; 3,0 | 8e25 | 1:1 |
| SPK | Спиральная | Закаленная сталь | m=1,0; 1,5; 1,75; 2,25; 2,5; 3,0; 4,0 | 7f24 | 1:1; 1:2 |
Таблица 4. Характеристики конических передач в сборе
| Серия | Передаточное число | Класс точности | Допустимый момент при сервис факторе Sf=1,4 | Конструктивные особенности |
| PV | 1:1 | 12 | 7..310 Нм | Пластмассовые шестерни установлены на валах, интегрированных (через втулки) в угловой профиль |
| HKF100 | 1:1 | 8f24 | 2,8 Нм (при n1=1000 об/мин) | Косозубые шестерни выполнены из инструментальной стали. Корпус изделия выполнен из алюминия. Объем масла рассчитан на весь срок службы передачи (гарантийный срок) и не требует замены |
| HKF150 | 1:1 | 8f24 | 7,3 Нм (при n1=1000 об/мин) | Косозубые шестерни выполнены из инструментальной стали. Корпус изделия выполнен из алюминия. Объем масла рассчитан на весь срок службы передачи (гарантийный срок) и не требует замены |
| FK80 | 1:1 | 8f24 | 25,3 Нм (при n1=1000 об/мин) | Косозубая коническая зубчатая передача. Зубья выполнены из закаленной стали, корпус из чугуна, Имеет входной и выходной валы со шпонками |
| FK110 | 1:1 | 8f24 | 49,8 Нм (при n1=1000 об/мин) | Косозубая коническая зубчатая передача. Зубья выполнены из закаленной стали, корпус из чугуна, Имеет входной и выходной валы со шпонками |
| FK 140 | 1:1 | 8f24 | 125,7 Нм (при n1=1000 об/мин) | Косозубая коническая зубчатая передача. Зубья выполнены из закаленной стали, корпус из чугуна, Имеет входной и выходной валы со шпонками |
