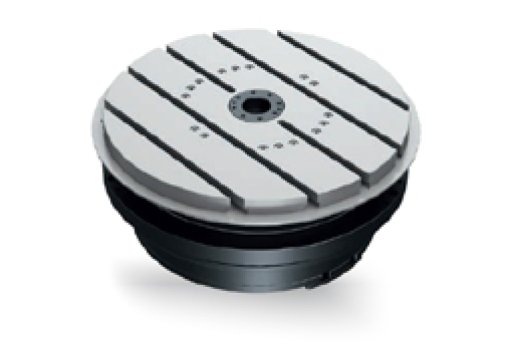

Поворотный стол HSD RHT6MX

HSD RHT6MX - поворотные столы для станков и оборудования

HSD – один из ведущих мировых производителей поворотных столов, электрошпинделей, би-роторных головок и технологически продвинутых компонентов для обработки металлов, сплавов, композитных материалов и дерева.
Компания обладает значительной производственной площадью в 8000 кв. метров, организованной в соответствии с принципом производства «точно в срок». Штаб-квартира находится в Италии. Имеются филиалы компании, которые расположены в различных странах мира.
«Бережливое производство» — это глубокое знание всех производственных процессов, фундамент для устранения потерь и соблюдения «Правильного времени предоставления товара на рынок» - что является ключевым элементом для рынка, который начинается с запроса клиента и заканчивается доставкой готового продукта.

Технические характеристики поворотного стола HSD RHT6MX:
Диаметр рабочего стола: 600 / 650 / 700 мм
Технология электропривода: Прямой привод (Direct Drive)
Максимальная нагрузка: 2000 кг
Вес: ~ 470 кг
Оси: Вращаемые
Точность измерительной системы: +/-2,5 угловых минут
Момент удержания (гидравлический): 4500 Нм
Максимальная скорость: 100 об./минуту
Крутящий момент S1: 620 Нм

Поворотные столы HSD для ЧПУ станков и оборудования
Поворотные столы HSD серии RHT применяются для обработки таких материалов как алюминий, медь, сталь, чугун, и прочие металлы.
Для применения поворотного стола под управлением ЧПУ, необходимо наличие соответствующей функции системы ЧПУ на соответствующем станочном оборудовании. Габариты поворотного стола и установленной обрабатываемой детали не должны выступать более чем на 100 мм с каждой стороны за габариты длины рабочего стола станка.
Для 3-х координатного вертикально-фрезерного станка с ЧПУ для установки поворотного стола требуется чтобы: система ЧПУ станка обеспечивала возможность управления 4 координатой (подготовка 4 оси), а также возможность внесения в систему ЧПУ дополнительного программного обеспечения для работы станка с поворотным столом.
Также должен быть предусмотрен усилитель сигнала системы ЧПУ. При изготовлении станка должны быть выполнены работы по прокладке кабельных трасс от стойки ЧПУ к месту установки поворотного стола, монтируемых внутри станины станка (с последующим подключением к контроллеру ЧПУ поворотного стола при установке поворотного стола на рабочий стол станка)
В случае отсутствия возможности системы ЧПУ станка обеспечивать управление 4 осью отдельного контроллера управления поворотным столом. В этом случае система ЧПУ станка должна иметь возможность задействования определенного количества свободных М-функций для управления поворотным столом.
Не допускается превышение массы детали и приспособления, устанавливаемого на поворотном столе, а также превышение допустимых сил резания и крутящих моментов над параметрами, установленными производителем. То же относится и к параметрам рабочего стола станка, на котором установлен поворотный стол.

Купить поворотные столы для станков и оборудования
Вы можете купить или заказать поворотные столы для станков и оборудования с официальной гарантией у нас - в компании Сервотехника. Наши менеджеры осуществят подбор необходимых Вам оригинальных комплектующих.
