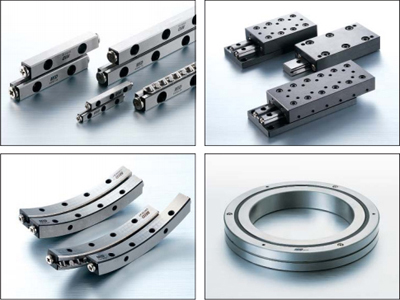

Южнокорейская компания MID, основанная в 1997 году, специализируется на выпуске миниатюрных линейных направляющих, а также опорных подшипников с перекрестным расположением роликов.

SKF

Шведская компания SKF имеет в своем составе более 100 предприятий и торговых компаний в более 70 различных странах мира. На сегодняшний день SKF является одной из крупнейшей международной компанией мира. SKF издавна имеет во всем мире репутацию производителя высококачественных подшипников. Но кроме подшипников, у компании SKF существует несколько производственных платформ, одна из которых мехатроника.



Сделать заказ

Общая информация

Купить рельсовые шариковые направляющие качения, купить, заказать, сделать заказ, приобрести Линейные направляющие

Линейные направляющие




Линейные направляющие - прямолинейные элементы конструкций высокой точности, устанавливаемые в механических узлах машин, оборудовании, станков, применяются для создания точной траектории перемещения полезной нагрузки. Линейные направляющие для станков с ЧПУ являются важным конструктивным элементом, который обеспечивает высокую точность, повторяемость и стабильность работы станочного оборудования.

Рельсовые направляющие для ЧПУ


Рельсовые направляющие для ЧПУ

Часто употребляют значение "профильные линейные направляющие", так как разные типы линейных направляющих имеют свой особый профиль, который зависит от нагрузочной способности направляющих, точности, долговечности линейных направляющих. Линейные направляющие изготавливаются из легированной стали, геометрия линейных направляющих имеет высокую точность. Часто линейные направляющие реализуются в комплекте с передвижными каретками (танкетками) к которым крепятся перемещаемые элементы конструкции в составе производственного оборудования.

В области станочной обработки деталей, в связи со спецификой конфигурации обрабатываемых объектов, представляющих собой тела вращения, токарная обработка сводится к решению задач механической обработки заготовок на плоскости, и/или в осевом сечении. Линейные направляющие задают высокоточные траектории перемещения обрабатывающих инструментов для станков и обрабатывающих центров.

В настоящее время широкое применение в области станочного оборудования нашли: профильные линейные направляющие и цилиндрические линейные направляющие. В станочном оборудовании линейные направляющие перемещают инструмент по определенным запрограммированным траекториям, которые формируют так называемые зоны обработки детали (заготовки). Каждая зона токарной обработки на станках с ЧПУ, как правило соответствует одному технологическом переходу и формируется в зависимости от конфигурации чернового или чистового контура детали, которые определяются технологическими возможностями режущего инструмента.
В зависимости от конфигурации участка чернового или листового контура детали, формируемого за технологический переход, зоны обработки деталей делятся на открытые, полуоткрытые, закрытые и комбинированные.

Линейные направляющие

Линейные направляющие и профильные рельсовые направляющие - более подробная информация.

Линейные направляющие и профильные рельсовые направляющие


Линейные направляющие >>





Компания SBC (Юж. Корея) является одним из ведущих производителей компонентов линейного перемещения – линейных направляющих, ШВП и соединительных муфт.

SBC производит рельсовые шариковые направляющие качения (линейные направляющие) трех типов – общепромышленные (SBG/SBS), миниатюрные (SBM) и для высоких скоростей перемещения (SPG/SPS).

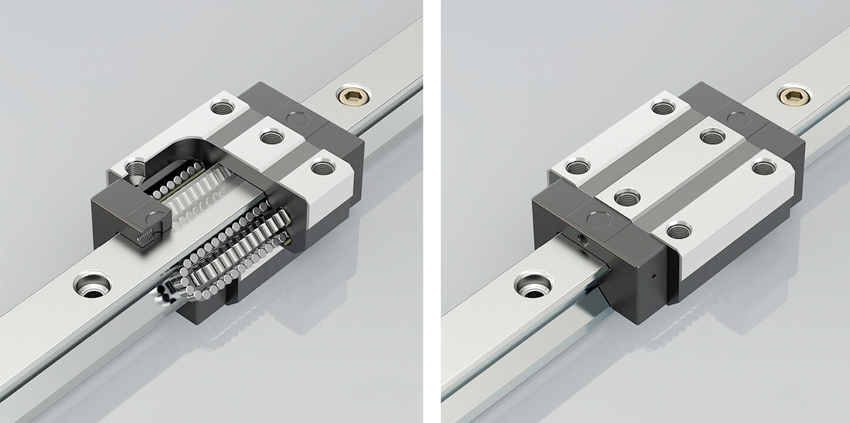

На направляющие (стальной рельс со специально подготовленной – закаленной и отшлифованной поверхностью) устанавливается каретка (несущая платформа). Перемещение каретки по рельсу обеспечивается четырьмя независимыми друг от друга цепочками шариков блока качения.

Шарики каждой цепочки прокатываются по рельсу внутри закольцованной канавки, толкая друг-друга. Такая схема движения обеспечивает низкий коэффициент трения, уменьшению которого также способствует принудительная подача смазки через ниппель, расположенный на внешней стороне каретки. Для предотвращения попадания посторонних частиц в блок качения на каретку устанавливаются скребки и резиновые уплотнители. Каретки для систем общепромышленного назначения выпускаются с тремя типами преднатяга.




Компания Сервотехника поставляет широкую линейку профильных рельсовых направляющих производства компании SBC (Южная Корея). Плавное перемещение, высокие допустимые нагрузки и высокая жесткость во всех направлениях являются основными особенностями системы линейных направляющих SBC.

Компания SBC Linear (SBC) производит на данный момент 14 типов рельсовых направляющих качения (SBI-FL, SBI-SL, SBI-FLL, SBI-SLL, SBI-HL, SBI-HLL, SBI-CL, SBI-CLL, SBI-FLS, SBI-SLS, SBI-HLS, SBI-CLS, SBI-FV, SBI-SV, а также ряд миниатюрных направляющих серии SBM.

Каретки по ширине имеют 2 основных конфигурации: а) увеличенной ширины, с фланцем, с креплением на узел станка снизу (со стороны основания рельса) – см. рис. 1, и б) обычной ширины, без фланца, с креплением на узел станка на расположенные сверху резьбовые отверстия – см. рис. 2. По длине каретки также имеют два исполнения – обычной и увеличенной длины.


Внешний вид направляющих с каретками с фланцем серии SBI-FL (SBI-FLL, SBI-FLS)

Фланцевый тип SBI-FL/FLL/FLS



Внешний вид направляющих SBI-FL, SBI-FLL и SBI-FLS производства SBC

Буква F в артикульном номере данных направляющих означает наличие на каретке фланца, буквы LL – увеличенную длину и нагрузочную способность каретки.

Внешний вид направляющих с каретками без фланца серии SBI-SL (SBI-SLL, SBI-SLS)

Стандартный тип SBI-SL/SLL/SLS/



Внешний вид направляющих SBI-SL, SBI-SLL и SBI-SLS производства SBC

Буква S перед L (или LL) означает комплектацию системы кареткой стандартной ширины без фланца.

Серии SBI-FV и SBI-SV являются сверхкомпактными рельсовыми направляющими качения и имеют уменьшенную высоту и длину каретки (FV – с фланцем, SV – без фланца).

Короткий фланцевый тип SBI-FV



Внешний вид направляющих серии SBI-FV

Короткий компактный тип SBI-SV



Внешний вид направляющих серии SBS- SV

Все перечисленные типы направляющих при одинаковом основном размере имеют одинаковую форму и размеры поперечного сечения рельса и 45-градусное расположение дорожек качения.

Расположение дорожек качения на рельсе SBС под углом в 45 градусов



Расположение дорожек качения на рельсе под углом в 45 градусов

Базовым размером направляющих SBC служит ширина W1 основания рельса. Например, серии SBI-FL (FLL) и SBI-SL (SLL) изготавливаются в 8 типоразмерах от 15 до 65 (ширина рельсов соответственно от 15 до 63 мм). Рельсы могут поставляться длиной до 4 метров, также предусмотрена возможность их стыковки при монтаже (Для обеспечения возможности стыковки, требуется указать данную информацию при заказе. Такое исполнение доступно только под заказ, места стыковки будут иметь соответствующее обозначение). Предусмотрена возможность крепления рельсов, как сверху (со стороны размещения каретки), так и снизу (со стороны станины). По заказу рельсы могут поставляться с антикоррозийным покрытием Raydent. Направляющие могут устанавливаться как на горизонтально, так и на вертикально перемещающихся узлах, с размещением кареток, как на неподвижных, так и на подвижных частях станка.

Диапазон размеров и нагрузочных характеристик профильных рельсовых направляющих фирмы SBC охватывает потребности, как производителей высокоточного оборудования (медицинской техники, научного и лабораторного оборудования, измерительных приборов и аппаратуры) так и основной массы производителей машин и механизмов для большинства отраслей машиностроения.


Преимущества рельсовых направляющих SBC

  • Невысокая цена по сравнению с европейскими и японскими аналогами
  • Продолжительный срок службы
  • Высокая скорость и плавность перемещения
  • Высокая жесткость
  • Точность установочных перемещений
  • Высокая нагрузочная способность
  • Документация на русском языке
  • Наличие готовых чертежей и 3D моделей
  • В наличии на складе

Нагрузочные характеристики кареток

Тип системы Высота каретки с рельсом, мм Динамическая нагрузочная способность, кН Статическая нагрузочная способность, кН
SBG-FL 28-90 8,330-147,980 13,426-240,100
SBG-FLL 14,210-189,140 25,088-320,460
SBG-SL 8,330-147,980 13,426-240,100
SBG-SLL 14,210-189,140 25,088-320,460
SBS-SL

24-60

8,330-147,980 13,426-240,100
SBS-SLL 14,210-189,140 25,088-320,460
SBS-FV

24-33

4,488-11,290

7,232-21,109

SBS-SV

Универсальная конструкция блоков качения позволяет устанавливать на линейные направляющие каретки любого типа как стандартного, так и компактного исполнения соответствующего типоразмера.

Нагрузочные характеристики миниатюрных линейных направляющих

Тип системы Высота направляющей с установленной кареткой, мм Динамическая нагрузочная способность, кН Статическая нагрузочная способность, кН
SBM(S)9 10 1,568 2,352
SBM(S)L9 10 2,597 3,920
SBM(S)12 13 2,450 3,626
SBM(S)L12 13 4,214 6,566
SBM(S)15 16 4,018 5,978
SBM(S)L15 16 7,154 10,682

Особенности линейных направляющих SBC

Компания SBC производит компоненты систем линейного перемещения трех классов точности. Класс точности определяет отклонения в геометрии хода каретки и зависит от качества обработки всех компонентов системы.

На одной направляющей может быть установлено более одной каретки. Установка на одном рельсе кареток разного класса точности не допускается. Рельсовая направляющая качения с предустановленной кареткой составляет пару или (в случае установки более чем одной каретки) блок линейного перемещения.

Готовые блоки могут комплектоваться заглушками для монтажных отверстий (стальной монтажной лентой) и гофрозащитой для предотвращения попадания на поверхность направляющих пыли и твердых частиц.

Возможно изготовление шариковых направляющих со сквозными монтажными и глухими резьбовыми отверстиями.

Шариковые направляющие и каретки дополнительно могут подвергаться специальной физико-химической обработке (например, по технологии азотирования RAYDENT®), для защиты от коррозии и улучшения эксплуатационных характеристик.

Линейные направляющие SBC могут комплектоваться смазочными контейнерами (для типоразмеров 15-35). Установка таких контейнеров максимально упрощена за счет унифицированной конструкции, а их применение позволяет забыть о необходимости принудительной смазки на долгие сроки.

Информацию о новых смазочных контейнерах вы найдете в презентации «Масляные контейнеры».

Миниатюрные шариковые направляющие качения имеют два класса точности и производятся с двумя типами преднатяга (легкий, стандартный).

* Преднатяг – показатель нагрузки каждого отдельного шарика блока качения (подшипника) относительно каждого другого. Служит для снижения аксиальных люфтов и повышения жесткости системы.



Применение

Общепромышленные рельсовые направляющие применяются в станкостроении, при производстве или модернизации метало- и деревообрабатывающего оборудования, в транспортных системах (подъемное, складское и конвейерное оборудование), при конструировании промышленных роботов, в лабораторном и научно-исследовательском оборудовании, в приборостроении.

Миниатюрные направляющие используются в основном в лабораторном оборудовании и медицинской технике, при производстве микросхем и полупроводниковой техники, а также в легких и сверхлегких системах точного линейного перемещения различного назначения.
