Редукторы серии ALR

Механические компоненты

Угловые планетарные редукторы - Редукторы и мотор-редукторы

Производитель

Apex Dynamics

Угловые планетарные редукторы

Редукторы серии ALR

Запросить цену Документация

Серия

Редукторы и мотор-редукторы Угловые планетарные редукторы

Информация

Редукторы и мотор-редукторы

Редукторы серии ALR

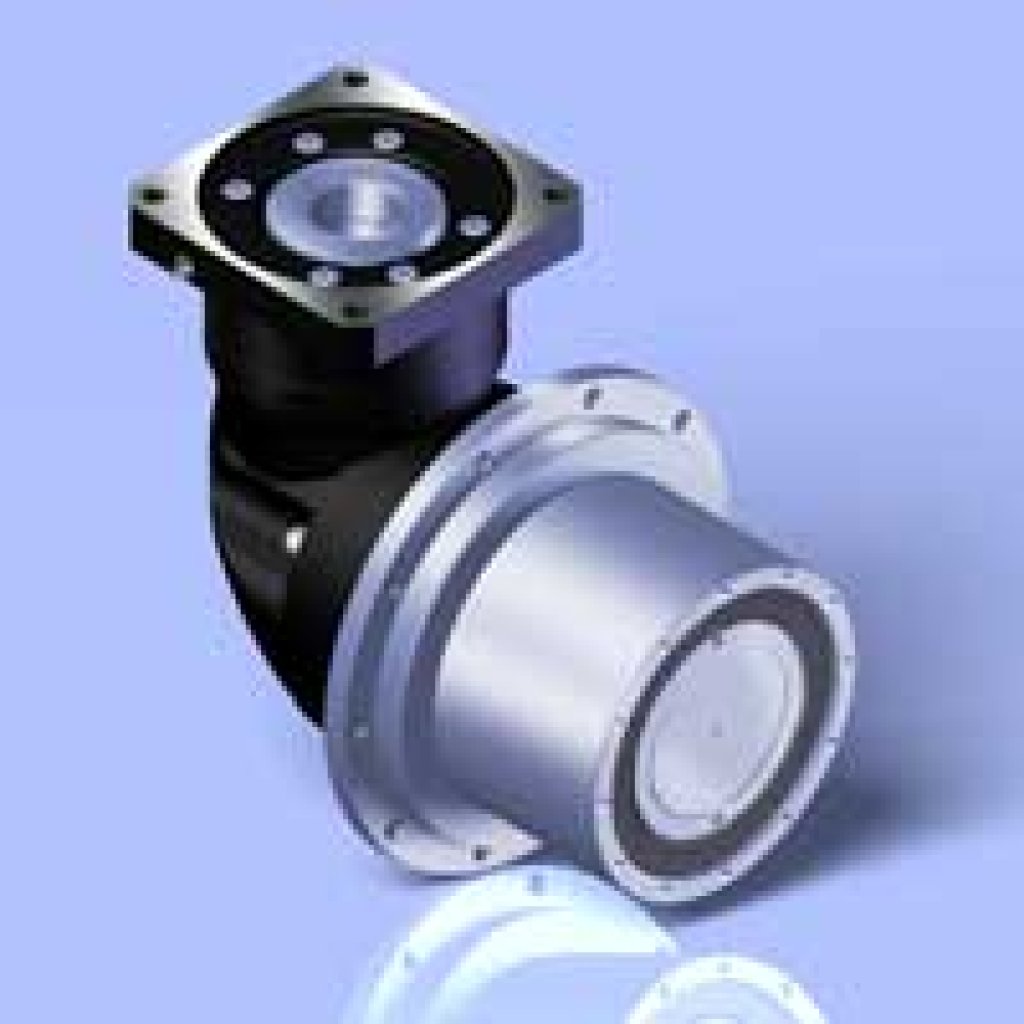

Специальная подсерия угловых планетарных редукторов с выходным валом под шкив для зубчатого ремня (шкив поставляется отдельно).

Типоразмеры: 070-280.
Максимальный момент ускорения: 27–6000 Нм.
Номинальная входная скорость: 1200-5000 об/мин.
Гарантированный срок службы: 30000 часов *

* - срок службы в режиме S1 15000 часов.

	Передаточные числа	Угловой люфт		КПД
1-ступенчатые редукторы	2/3/4/5/6/7/8/9/10	Стандартное исполнение	≤ 6′	не ниже 95%
		с уменьшенным люфтом	≤ 4′
		с микролюфтом	≤ 2′
2-ступенчатые редукторы	10/15/20/25/30/35/40/ 45/50/60/70/80/90/100/ 120/140/160/180	Стандартное исполнение	≤ 9′	не ниже 92%
		с уменьшенным люфтом	≤ 7′
		с микролюфтом	≤ 4′

Типоразмер редуктора			070	095	110	150	190
Максимальный момент ускорения¹⁾	T_2B	Нм	27-66	108-180	270-450	585-975	1026-1950
Номинальный выходной момент	T_2N	Нм	9-22	36-60	90-150	195-325	342-650
Максимальная входная скорость³⁾	n_1Max	мин^-1	6000-10000	6000-10000	5200-8000	5200-8000	4000-6000
Номинальная входная скорость	n_1N	мин^-1	2500-5000	2500-5000	2000-4000	2000-4000	1800-3000
Угловой люфт, одна ступень	j_t	угл. мин	≤ 6/ ≤ 4	≤ 6/ ≤ 4	≤ 6/ ≤ 4/ ≤ 2	≤ 6/ ≤ 4/ ≤ 2	≤ 6/ ≤ 4/ ≤ 2
Угловой люфт, две ступени	j_t	угл. мин	≤ 9/ ≤ 7	≤ 9/ ≤ 7	≤ 9/ ≤ 7/ ≤ 4	≤ 9/ ≤ 7/ ≤ 4	≤ 9/ ≤ 7/ ≤ 4

Типоразмер редуктора			230	280
Максимальный момент ускорения¹⁾	T_2B	Нм	1764-3600	3420-6000
Номинальный выходной момент	T_2N	Нм	588-1200	1140-2000
Максимальная входная скорость³⁾	n_1Max	мин^-1	4000-6000	2700-4000
Номинальная входная скорость	n_1N	мин^-1	1800-3000	1200-2000
Угловой люфт, одна ступень	j_t	угл. мин	≤ 6/ ≤ 4/ ≤ 2	≤ 6/ ≤ 4/ ≤ 2
Угловой люфт, две ступени	j_t	угл. мин	≤ 9/ ≤ 7/ ≤ 4	≤ 9/ ≤ 7/ ≤ 4

Купить редуктор

Вы можете осуществить подбор и купить редукторы, обратившись к нашим специалистам по электронной почте или позвонив по телефону, указанному в разделе контакты.
