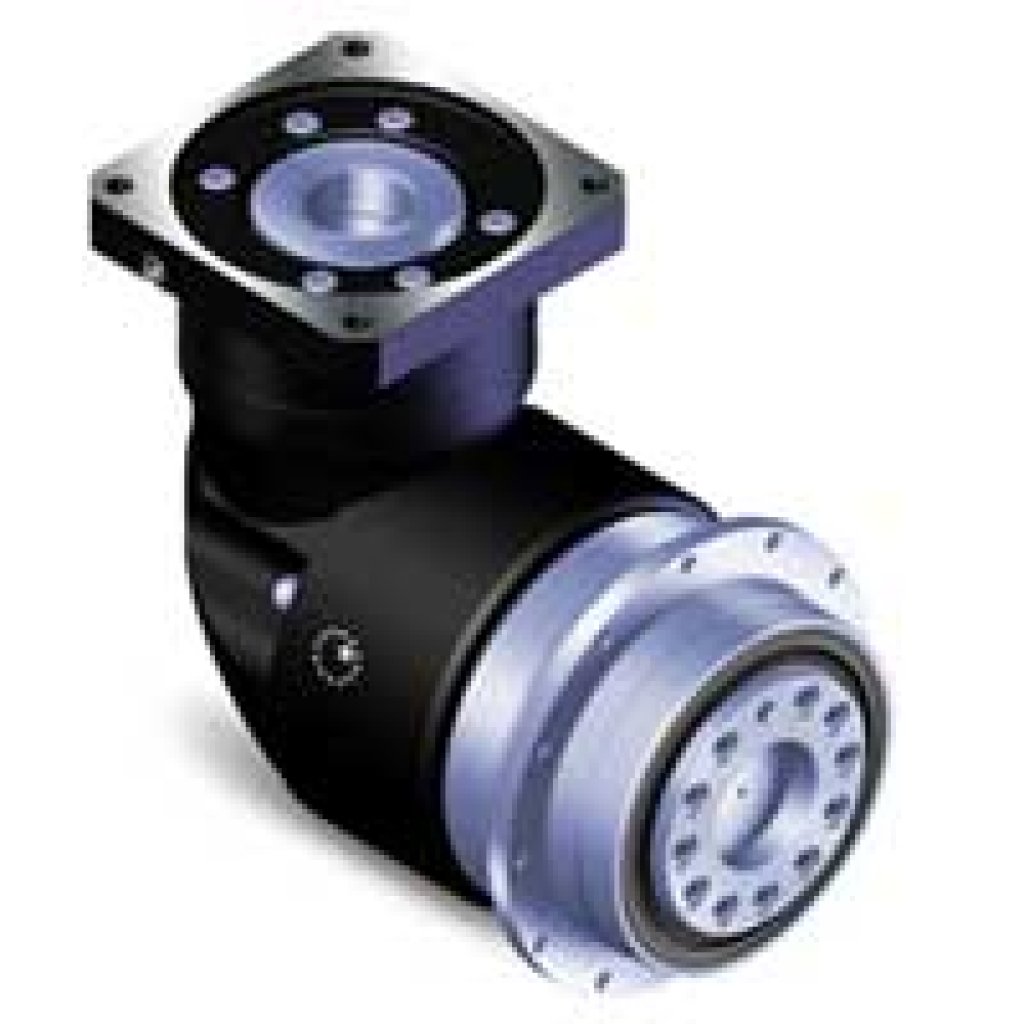

Редукторы серии ADR

Механические компоненты

Угловые планетарные редукторы - Редукторы и мотор-редукторы

Производитель

Apex Dynamics

Угловые планетарные редукторы

Редукторы серии ADR

Запросить цену Документация

Серия

Редукторы и мотор-редукторы Угловые планетарные редукторы

Информация

Редукторы и мотор-редукторы

Редукторы серии ADR

Компактные прецизионные угловые редукторы с планетарной передачей (с монтажным фланцем).

Редукторы серии ADR
Прецизионные планетарные редукторы в компактном исполнении
Выходной момент: T2N : 14 Нм - 2000 Нм
Передаточные числа: 4 - 200
Низкий люфт:
1 ступень: ≤ 2 угл.мин. / ≤ 4 угл. мин. / ≤ 6 угл.мин.
2 ступени: ≤ 4 угл.мин. / ≤ 7 угл.мин. / ≤ 9 угл.мин.
Технические характеристики редукторов ADR

Типоразмеры: 047-255.
Максимальный момент ускорения: 42–6000 Нм.
Номинальная входная скорость: 2000-5000 об/мин.
Гарантированный срок службы: 30000 часов *

* - срок службы в режиме S1 15000 часов.

	Передаточные числа	Угловой люфт		КПД
1-ступенчатые редукторы	4/5/7/10/14/20	Стандартное исполнение	≤ 6′	не ниже 95%
		с уменьшенным люфтом	≤ 4′
		с микролюфтом	≤ 2′
2-ступенчатые редукторы	25/35/40/50/70/100/140/200	Стандартное исполнение	≤ 9′	не ниже 92%
		с уменьшенным люфтом	≤ 7′
		с микролюфтом	≤ 4′

Типоразмер редуктора			047	064	090	110	140
Максимальный момент ускорения¹⁾	T_2B	Нм	42-66	120-180	300-480	690-990	1350-1950
Номинальный выходной момент	T_2N	Нм	14-22	40-60	100-160	230-330	450-650
Максимальная входная скорость³⁾	n_1Max	мин^-1	5000	5000	4000	8000	6000
Номинальная входная скорость	n_1N	мин^-1	10000	10000	8000	4000	3000
Угловой люфт, одна ступень	j_t	угл. мин	≤ 6/≤ 4	≤ 6/≤ 4	≤6/≤4/≤2	≤6/≤4/≤2	≤6/≤4/≤2
Угловой люфт, две ступени	j_t	угл. мин	≤ 9/≤ 7	≤ 9/≤ 7	≤9/≤7/≤4	≤9/≤7/≤4	≤9/≤7/≤4

Типоразмер редуктора			200	255
Максимальный момент ускорения¹⁾	T_2B	Нм	2700-3600	4500-6000
Номинальный выходной момент	T_2N	Нм	900-1200	1500-2000
Максимальная входная скорость³⁾	n_1Max	мин^-1	6000	4000
Номинальная входная скорость	n_1N	мин^-1	3000	2000
Угловой люфт, одна ступень	j_t	угл. мин	≤6/≤4/≤2	≤6/≤4/≤2
Угловой люфт, две ступени	j_t	угл. мин	≤9/≤7/≤4	≤9/≤7/≤4

Купить редуктор

Вы можете осуществить подбор и купить редукторы, обратившись к нашим специалистам по электронной почте или позвонив по телефону, указанному в разделе контакты.
