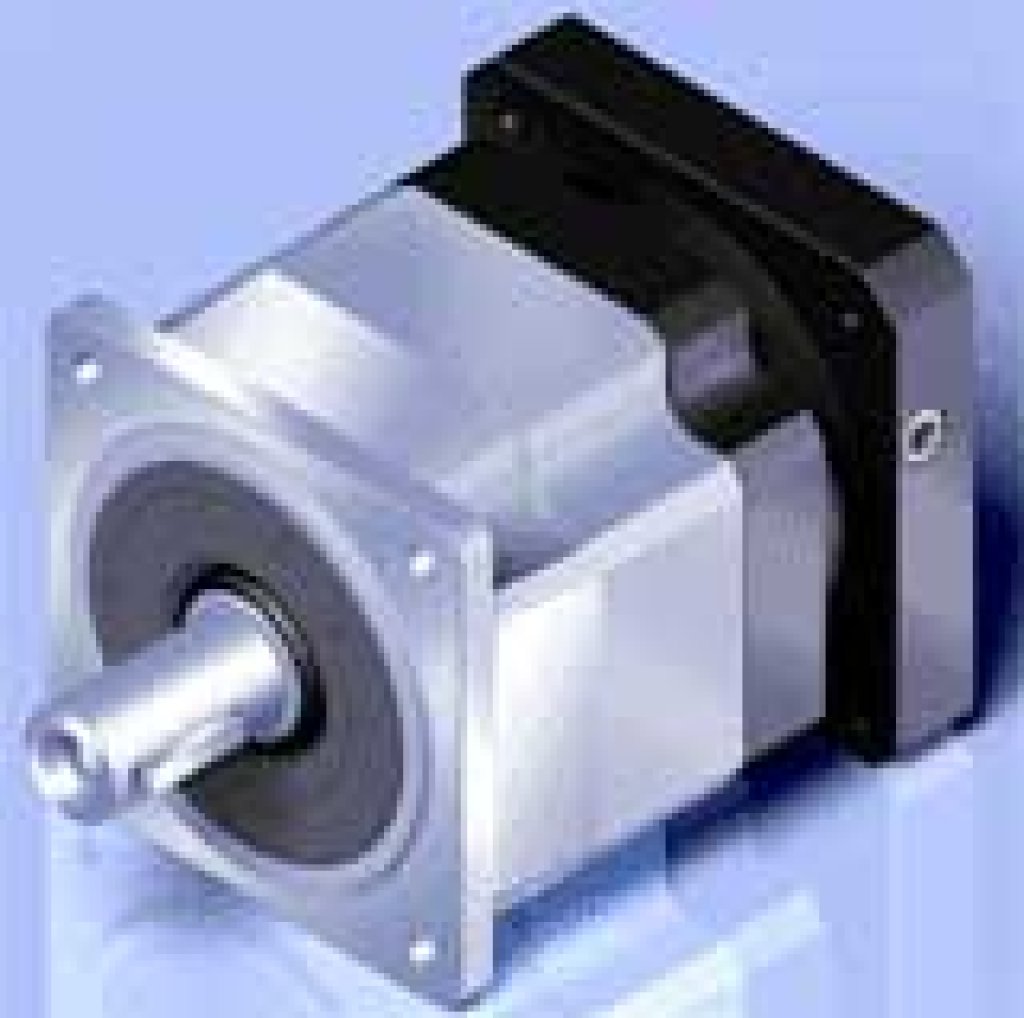

Планетарные редукторы серии AN

Прецизионные планетарные редукторы для работы с шаговыми двигателями.

Типоразмеры: 023-034C.
Максимальный момент ускорения: 120-480 Нм.
Номинальная входная скорость: 4000-5000 об/мин.
Гарантированный срок службы: 20000 часов *

* - срок службы в режиме S1 10000 часов.

	Передаточные числа	Угловой люфт		КПД
1-ступенчатые редукторы	4/5/7/10/14/20	Стандартное исполнение	≤ 5′	не ниже 97%
		с уменьшенным люфтом	≤ 3′
		с микролюфтом	≤ 1′
2-ступенчатые редукторы	25/35/40/50/70/100/140/200	Стандартное исполнение	≤ 7′	не ниже 94%
		с уменьшенным люфтом	≤ 5′
		с микролюфтом	≤ 3′

Типоразмер редуктора			023	023A	023B	023C	034
Максимальный момент ускорения¹⁾	T_2B	Нм	120-180	120-180	120-180	120-180	300-480
Номинальный выходной момент	T_2N	Нм	40-60	40-60	40-60	40-60	100-160
Максимальная входная скорость³⁾	n_1Max	мин^-1	10000	10000	10000	10000	8000
Номинальная входная скорость	n_1N	мин^-1	5000	5000	5000	5000	4000
Угловой люфт, одна ступень	j_t	угл. мин	≤ 5/≤ 3	-	≤ 5/≤ 3	-	≤5/≤3/≤1
Угловой люфт, две ступени	j_t	угл. мин	≤ 7/≤ 5	≤ 7/≤ 5	≤ 7/≤ 5	≤ 7/≤ 5	≤ 7/≤ 5

Типоразмер редуктора			034A	034B	034C
Максимальный момент ускорения¹⁾	T_2B	Нм	300-480	300-480	300-480
Номинальный выходной момент	T_2N	Нм	100-160	100-160	100-160
Максимальная входная скорость³⁾	n_1Max	мин^-1	8000	8000	8000
Номинальная входная скорость	n_1N	мин^-1	4000	4000	4000
Угловой люфт, одна ступень	j_t	угл. мин	-	≤5/≤3/≤1	-
Угловой люфт, две ступени	j_t	угл. мин	≤ 7/≤ 5	≤ 7/≤ 5	≤ 7/≤ 5
