Соосные планетарные редукторы

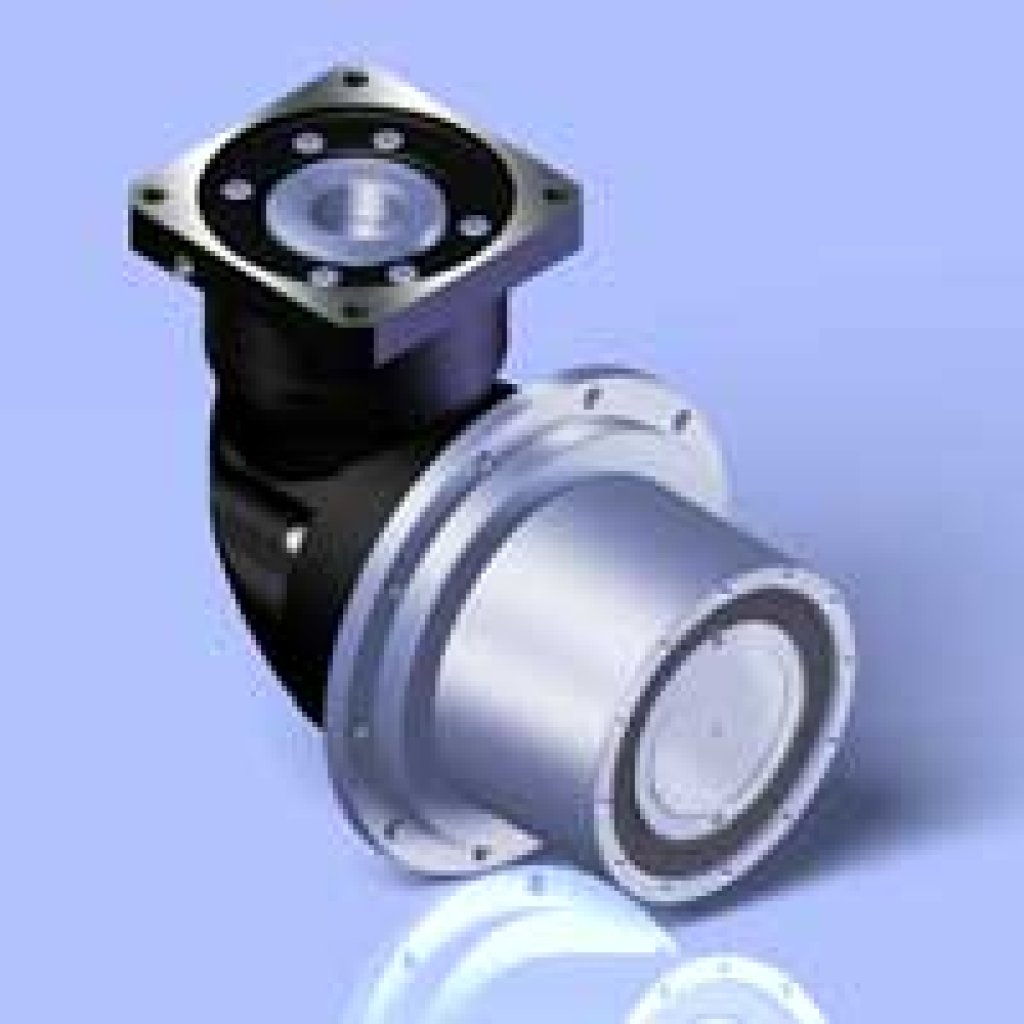

Планетарные редукторы серии AL

Запросить цену Документация

Серия

Редукторы и мотор-редукторы Соосные планетарные редукторы

Информация

Редукторы и мотор-редукторы

Планетарные редукторы серии AL

Специальная подсерия планетарных редукторов с выходным валом под шкив для зубчатого ремня (шкив поставляется отдельно).

Типоразмеры: 070-280.
Максимальный момент ускорения: 27–6000 Нм.
Номинальная входная скорость: 1200-5000 об/мин.
Гарантированный срок службы: 30000 часов *

* - срок службы в режиме S1 15000 часов.

	Передаточные числа	Угловой люфт		КПД
1-ступенчатые редукторы	2/3/4/5/6/7/8/9	Стандартное исполнение	≤ 5′	не ниже 97%
		с уменьшенным люфтом	≤ 3′
		с микролюфтом	≤ 1′
2-ступенчатые редукторы	10/15/20/25/30/35/40/45/50/ 60/70/80/90	Стандартное исполнение	≤ 7′	не ниже 94%
		с уменьшенным люфтом	≤ 5′
		с микролюфтом	≤ 3′

Типоразмер редуктора			070	095	110	150	190
Максимальный момент ускорения¹⁾	T_2B	Нм	27-66	108-180	270-450	585-975	1026-1950
Номинальный выходной момент	T_2N	Нм	9-22	36-60	90-150	195-325	342-650
Максимальная входная скорость³⁾	n_1Max	мин^-1	6000-10000	6000-10000	5200-8000	5200-8000	4000-6000
Номинальная входная скорость	n_1N	мин^-1	2500-5000	2500-5000	2000-4000	2000-4000	1800-3000
Угловой люфт, одна ступень	j_t	угл. мин	≤ 5/ ≤ 3	≤ 5/ ≤ 3	≤ 5/ ≤ 3/ ≤ 1	≤ 5/ ≤ 3/ ≤ 1	≤ 5/ ≤ 3/ ≤ 1
Угловой люфт, две ступени	j_t	угл. мин	≤ 7/ ≤ 5	≤ 7/ ≤ 5	≤ 7/ ≤ 5	≤ 7/ ≤ 5/ ≤ 3	≤ 7/ ≤ 5/ ≤ 3

Типоразмер редуктора			230	280
Максимальный момент ускорения¹⁾	T_2B	Нм	1764-3600	3420-6000
Номинальный выходной момент	T_2N	Нм	588-1200	1140-2000
Максимальная входная скорость³⁾	n_1Max	мин^-1	4000-6000	2700-4000
Номинальная входная скорость	n_1N	мин^-1	1800-3000	1200-2000
Угловой люфт, одна ступень	j_t	угл. мин	≤ 5/ ≤ 3/ ≤ 1	≤ 5/ ≤ 3/ ≤ 1
Угловой люфт, две ступени	j_t	угл. мин	≤ 7/ ≤ 5/ ≤ 3	≤ 7/ ≤ 5/ ≤ 3

Купить редуктор

Вы можете осуществить подбор и купить редукторы, обратившись к нашим специалистам по электронной почте или позвонив по телефону, указанному в разделе контакты.
