Частотный преобразователь KEB COMBIVERT S6

KEB серии COMBIVERT S6



Частотные преобразователи KEB COMBIVERT S6


KEB COMBIVERT S6 рабочие интерфейсы




Частотный преобразователь KEB серии COMBIVERT S6



KEB COMBIVERT S6

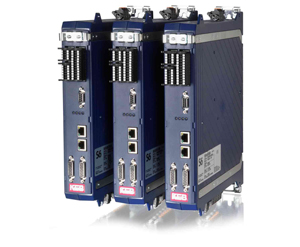

Частотный преобразователь KEB COMBIVERT серии S6, представляет собой современный, компактный, и гибкий в настройке серво-усилитель для мощностей в диапазоне от 0,75kw до 5,5Kw и электрических токов от 2,6A до 12A. Кроме того, контроллер привода обеспечивает оптимальную производительность в момент вращения, скорости и управлении положением.

KEB COMBIVERT S6, осуществляет управление для асинхронных двигателей переменного тока, а так же для синхронных сервоприводов. Модульный тип привода и одинаковый типоразмер, обеспечивают удобный монтаж для всего диапазона изделий.

KEB COMBIVERT S6 предлагает современный функционал для связи различных устройств и обеспечения безопасности системы, при решении ваших задач, отвечающий всем требованиям современных сервоприводов.



Основные преимущества COMBIVERT S6:

- Бескомпромиссная интеграция, высочайшая производительность
- Современные стандарты связи в реальном времени
- Интегрированная функциональная безопасность
- Определенный компактный размер
- Модульная конструкция, компактные системы охлаждения


Благодаря многолетнему опыту исследований в областях:
- упаковочной промышленности
- текстильной промышленности
- полимерной промышленности
- полиграфической / бумажной промышленности
- деревообработки
- опорной/ транспортной техники
- индустрии лифтов

KEB разработал специальные программные модули или модифицировали аппаратное обеспечение, как например:
- конечные автоматы, т. е. в преобразователе заложены все функции
- адаптация к специальным серийным протоколам
- характерное для отраслей программное обеспечение, например: приводы шпинделя
- гибкие системы охлаждения для воздуха и воды
- комплектные коммутаторы


Частотные преобразователи KEB COMBIVERT S6 применение



ОПТИМАЛЬНО ВЫБРАННЫЕ КОМПОНЕНТЫ KEB COMBIVERT S6

Сервосистема на базе частотных преобразователей COMBIVERT S6 от KEB добавляет компактный, гибкий и мощный приводной модуль к портфелю продуктов KEB для высокодинамичных применений.
Оптимально выбранные компоненты KEB являются ключом к этой успешной концепции. В основе инновационного сервопривода KEB COMBIVERT S6 предлагается изделие, изготовленное в небольшом формате - в формате "книги", которое работает в режиме реального времени.

Приводы KEB S6 могут сочетаться с надежными серводвигателями DL3, которые доступны в пяти размерах. Кроме того, серводвигатели DL3 могут быть сопряжены с планетарными редукторами с малым люфтом вращения.

Серия TA частотного преобразователя KEB S6 сочетает в себе прямое соединение серводвигателя и промышленных зубчатых передач, конструктивно выполненных как: винтовые, косозубые, конические червячные или плоские.
Теперь вы можете разработать полную систему сервопривода, которая лучше всего подходит к вашей задаче.

Пакетное решение KEB S6 предлагается в комплекте с готовым двигателем и энкодерным кабелем, которые создают идеальные условия для легкой установки, быстрого пуска и безпроблемной работы.

Для верхнего диапазона мощности новый контроллер привода COMBIVERT S6 предлагает характеристики мощности до 400 кВт.


Частотные преобразователи KEB COMBIVERT S6 - основные детали и узлы конструкции



Для обеспечения надежности и длительного срока работы, все чаще применяются более быстрые и производительные решения, реализующие обмен данными в режиме реального времени (Real-Time), через интерфейс Ethernet, на базе таких протоколов как: EtherCAT или ProfiNet. Это связанно не только с гораздо более высокой и более масштабируемой скоростью передачи данных, по сравнению с серийными промышленными шинами, но и с большей гибкостью применения. Новые типы протоколов позволяют осуществлять параллельную обработку данных, а топология виртуального расширения создает практически безграничные возможности применения для данного типа систем.

Благодаря компактной, гибкой сервосистеме - KEB COMBIVERT S6, компания KEB, следует этой тенденции, и уже готова предложить интерфейс PROFINET, встроенный в устройства KEB варианта А, в качестве идеального дополнения к существующему стандартному интерфейсу EtherCAT.
Скорость, гибкость настройки и удобство использования, являются ключевыми аспектами для данной серии частотных преобразователей, в частности: новый функционал обеспечивает возможность переключения между двумя интерфейсами для программных данных, поэтому нет необходимости в приобретении отдельного дорогостоящего модуля стандарта PROFINET, дорогого дополнительного хранения, а также, отсутствуют дополнительные расходы на ввод в эксплуатацию, то есть происходит значительная экономия Вашего времени и денежных средств.

Реализация протоколов PowerLink и IP Ethernet обеспечивает отличные возможности для расширения системы в будущем. Будучи пионером этой технологии, компания KEB, может положиться на большое количество откликов клиентов, используя их как источник идей на рынке автоматизации производства, с целью включения нового функционала в инновационные тенденции текущего развития своей продукции.

Еще одной инновацией в частотных преобразователях серии COMBIVERT S6, устройств серии А, в дополнение к расширенной концепции обмена данными для обеспечения необходимого уровня управления, является наличие пакета с выбираемыми модульными решениями по функциональной безопасности. Для достижения быстрого и эффективного результата, модуль 1, может быть исполнен с функцией безопасной остановки - Safe Stop (STO), и с управляемым тормозом безопасности (SBC), в качестве стандартно-встроенных функций.

В модуле 3, который будет доступен в ближайшее время, концепция будет расширена дополнительными четырнадцатью функциями безопасности, которые могут легко управляться через FSoE (отказоустойчивый протокол под EtherCAT), без необходимости установки дополнительного дорогостоящего электрокабеля.

KEB COMBIVERT S6 предназначен для решений с высокой степенью интеграции, в системах сетевой автоматизации, универсально пригодными для использования в различных типах сервоприводов с гибкими функциональными возможностями.


Частотные преобразователи KEB COMBIVERT S6 - решения с высокой степенью интеграции, в системах сетевой автоматизации



БЕЗОПАСНОСТЬ НА ОСНОВЕ ПРИВОДОВ KEB S6
- встроенная функция безопасности
- базовая функция STO в компактном исполнении
- дополнительная безопасность высокого уровня в версии приложения

СВЯЗЬ В РЕАЛЬНОМ ВРЕМЕНИ KEB S6
- простые серийные интерфейсы
- Интерфейсы на основе Ethernet в реальном времени
- CAN - RS232 / 485 для диагностики или отображения

АНАЛОГОВЫЙ И ЦИФРОВОЙ ИНТЕРФЕЙС I/O KEB S6
поддерживает актуальные концепции машин с:
- 8 цифровыми и 2 аналоговыми входами
- 2 цифровыми и 1 релейным выходом
- 1 аналоговый выход 0…10 В


СИСТЕМА KEB S6: "ВСЕ-В-ОДНОМ" - УНИВЕРСАЛЬНЫЕ ДЕЙСТВИЯ С МОТОРАМИ
- Управление синхронными, асинхронными, IPM или синхронными реактивными двигателями
- Работа двигателя с обратной связью от датчика или без датчика ASCL / SCL для точного управления скоростью
- Контроль температуры двигателя с помощью датчиков PTC, KTY или PT1000
- Двух-канальный многоканальный интерфейс
- Встроенный тормозной транзистор GTR7
- Интегрированное управление тормозами и питание тормозов



Частотные преобразователи KEB COMBIVERT S6  - технические характеристики



Частотные преобразователи KEB COMBIVERT S6  - технические характеристики



Частотные преобразователи KEB COMBIVERT S6 - размеры





Программное обеспечение для KEB COMBIVERT S6 - COMBIVIS STUDIO 6

Интеллектуальный пакет автоматизации от KEB, сочетает в себе выбор компонентов под руководством ассистента, конфигурацию внешней шины, параметризацию привода, генерацию проекта на основе IEC 61131-3 и управление движением. На этапе планирования и компоновки, реализации последовательностей управления и многоосных профелей движения, для запуска и тонкой настройки, пользователь использует инструмент, разработанный опытными прикладными инженерами.
Благодаря основе, реализованной на библиотеках, устройствах и шаблонных базах, можно создавать быстрые и простые решения для широкого спектра приложений.



Программное обеспечение для частотных преобразователей KEB COMBIVERT S6






Возможности настройки и подключения KEB S6

- ЖК-дисплей для отображения данных,относящиеся к системе и для ввода в эксплуатацию
- USB интерфейс для ввода и отображения данных, связанных с системой (порт USB)
- Интерфейс Ethernet для ввода и отображения данных, связанных с системой (порт Ethernet)




Интерфейсы KEB S6

- Интерфейс Ethernet (реального времени)
- CANopen встроенный
- Интерфейс диагностики
- Встроенный 2-канальный интерфейс мульти-энкодера
- Профиль привода, согласно: CiA 402 / 61800-7




Режимы работы KEB S6

- Универсальный асинхронный, SMPM-, IPM-, Высокий крутящий момент, Высокая скорость или Синхронизация индукционных двигателей
- Контроль температуры двигателя: KTY / PTC / PT 1000
- Встроенный тормозной транзистор
- Интегрированное управление тормозом
- Повышение производительности вала в асинхронных и синхронных двигателях, в том числе без датчика



Расширенный функционал

- Режимы определения V/F и тока
- Исключительные характеристики вала за счет предварительной оптимизации крутящего момента
- Функция автоматического устранения пульсирующего момента на малых оборотах
- Позиционирование без датчика
- Сверх-быстрая функция скорости поиска
- Скорости вращения до 128000 оборотов в минуту
- Регулируемая частота коммутации
- Совместим для работы с синусоидальным фильтром
- Интегральный регулятор ослабления поля




Основные характеристики KEB S6

- Диапазон мощностей: 2,6A...12А и 0,75кВт...5,5кВт
- Перегрузка до 250%
- Оптимальное качество управления
- Модульная система
- Согласованный диапазон сервомоторов
- Гибкая конструкция охлаждения
- Широкий выбор типа двигателей
- 2-канальный кодер обратной связи - Интерфейс для оценки инкрементального датчика, резольвера, Sin/Cos, EnDat, Hiperface, BiSS, SSi, и т.д.
- Сертифицированные, интегрированные функции безопасности для PLe
- Управление профилем привода согласно CiA402






Каталог частотные преобразователи KEB COMBIVERT S6 >>





Более подробно о частотных преобразователях KEB S6>>



Более подробно о частотных преобразователях KEB COMBIVERT S6 >>



Более подробная информация о том, что такое частотные преобразователи >>




Купить частотный преобразователь KEB

Вы можете купить или заказать продукцию KEB с официальной гарантией у нас - в компании Сервотехника. Компания Сервотехника является официальным дилером компании KEB более 20-ти лет, а также имеется значительный опыт практической разработки и внедрений решений на базе продукции KEB. Наши менеджеры осуществят подбор необходимых Вам оригинальных комплектующих KEB.

Купить частотные преобразователи KEB или заказать проект >>


Купить частотный преобразователь КЕБ
