Координатные столы
![проектирование и разработка координатные столов, как по эскизам заказчика, так по собственным инженерным проектам проектирование и разработка координатные столов, как по эскизам заказчика, так по собственным инженерным проектам](/files/project/project/table2.jpg)

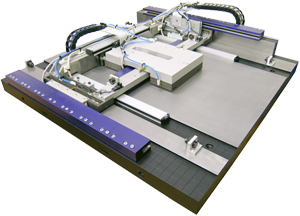

Что такое координатный стол? Если сказать простым языком, то это некий механизм (или конструкция), который входит в состав технологического оборудования и служит для автоматизации технологических процессов. Простой пример — стол лазерного раскроя. Если дать более емкое определение, то можно сказать, что координатные столы — это мехатронная система, объединяющая несущую конструкцию опоры с электромеханическим приводом и многоосной системой подачи, и исполнительный механизм произвольного назначения.

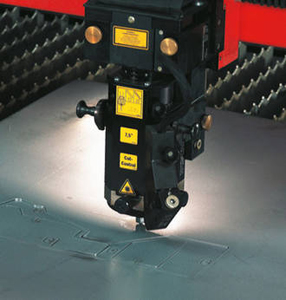

По своему назначению координатные столы служат для контактной и бесконтактной обработки изделий. К контактной можно отнести фрезеровку, сверление, гравировку и др. К бесконтактной — плазменную и лазерную резку, гидроабразивную резку, нанесение различных покрытий (краска, клей и др.)
Еще можно сказать, что координатный стол является 2-х или 3-х координатной разновидностью манипулятора, при которой перемещение грузов или обработка детали ведётся преимущественно в плоскости.
Устройство
Основой координатного стола, придающей ему необходимую жесткость, может служить стальная или алюминиевая рама, или же станина. Станина представляет собой стальную (реже чугунную) конструкцию, которая может быть как литой, так и сварной. Литая станина лучше гасит вибрацию, но стоит она дороже. Поэтому ее применение оправдано в тяжёлых металлообрабатывающих станках, особенно при работе на больших скоростях. Для легких и средних станков целесообразнее использовать сварную конструкцию.
Рама собирается из алюминиевых профилей, прикрепленных с помощью резьбовых соединений. В некоторых случаях, в зависимости от назначения стола и эксплуатационных требований, может применяться сварная рама. Использование алюминиевого профиля позволяет получить лёгкую и в то же время достаточно жёсткую конструкцию, простую в сборке и надёжную в эксплуатации.
![](/files/project/project/table1.jpg)
На раме монтируются приводы, служащие для перемещения подвижного механизма и плита, на которой крепится обрабатываемая деталь. Фиксация детали обычно обеспечивается механическим прижимом, но может также крепиться вакуумным способом, или под действием собственного веса. Перемещение рабочего механизма по двум или трем координатным осям позволяет изготавливать плоские или объёмные детали различной формы.
Оснащение
Конструкция координатного стола может отличаться в зависимости от цели его использования. Наиболее распространенными конструкциями являются портальная и крестовая.
Координатные столы портального типа применяются в основном для обработки изделий с плоской поверхностью. Они устанавливаются, например, в станках лазерного раскроя, резки или сверления, а также в системах с большой нагрузкой по горизонтальным осям.
![](/files/project/project/table3.jpg)

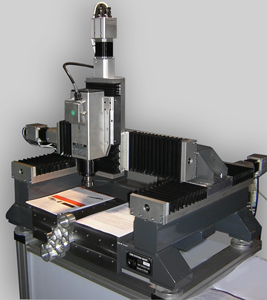

Крестовая конструкция обычно применяется для обработки деталей со сложной пространственной геометрией, когда необходим доступ к детали с трех сторон. Крестовые системы используются в станках многоосного фрезерования, шлифовки или для трёхмерного сканирования объектов, а также для работы с системами конвейерного типа.
Также координатный стол может быть оборудован сразу несколькими обрабатывающими механизмами для комплексной работы с изделием. Для этого установка комплектуется специальным магазином, поворотной или шпиндельной головкой с ручной и автоматической сменой инструмента. При этом можно также использовать поворотный стол для фиксации обрабатываемого элемента, что значительно расширяет технологические возможности системы.
