Автоматизированная линия по наклейке шпона на плинтус
Описание задачи
Наклейка шпона производится прикаткой к плинтусу. Во время прикатки не приклеенная часть ленты шпона подводится с провисанием. Это делается для того, чтобы шпон ложился без перекоса. Подача шпона и плинтуса должны выполняться синхронно.
Решение

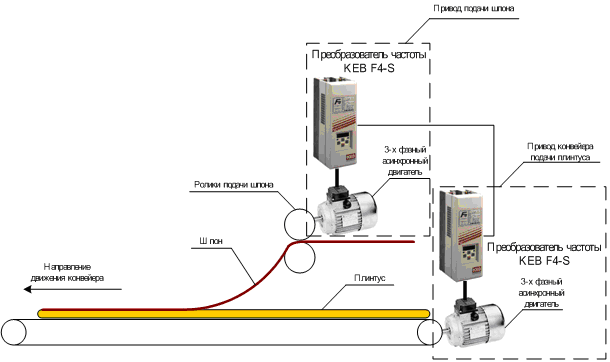

Ролики подачи шпона и конвейер подачи плинтуса имеют индивидуальные привод(3-х фазные асинхронные двигатели с преобразователями частоты фирмы KEB). Для осуществления синхронной подачи компонентов служит связь преобразователей через аналоговые входы/выходы.
При регулировании скорости в диапазоне 5-50 Гц преобразователем частоты типа F4-S ошибка по скорости составляет приблизительно до 1,5% от заданного значения. При необходимости получения более точного соответствия скорости необходимо использовать следующую конфигурацию: привод подачи шпона — преобразователь F5-M с обратной связью по скорости (1-ый энкодер непосредственно на вал двигателя и 2-ой энкодер — на вал двигателя конвейера или на ролик конвейера); привод конвейера — обычный нерегулируемый привод переменного тока — 3-х фазный асинхронный двигатель с непосредственным подключением к сети.
Предлагаемое решение обеспечивает:
- Простоту и точность задания скорости — с пульта преобразователя частоты цифровым значением или при помощи задающего потенциометра.
- Регулирование скорости процесса наклеивания в широком диапазоне.
- Точную синхронную подачу компонентов, что позволяет избежать перекосов.
- Повышенную надежность всей системы (за счет использования асинхронного электропривода).
![](../../../files/project/proj/file-50.gif)
