МР75 / МР110 (предыдущие серии)
![Сделать заказ Сделать заказ](/files/others/order.jpg)
Общая информация
![](/files/catalog/serie/image_body-219.jpg)
Модули выпускаются в двух вариантах:
- МР75 — версия модуля для решения задач по перемещению легких объектов на длинные расстояния
- МР110 — версия модуля с повышенной нагрузочной способностью для перемещения более тяжелых объектов на длинные расстояния
Максимальная скорость перемещения для модулей серии МР составляет 3000 мм/сек.
Максимально возможный ход модуля по упорам серии МР75/МР110 – 5700 мм
Конструктивные особенности

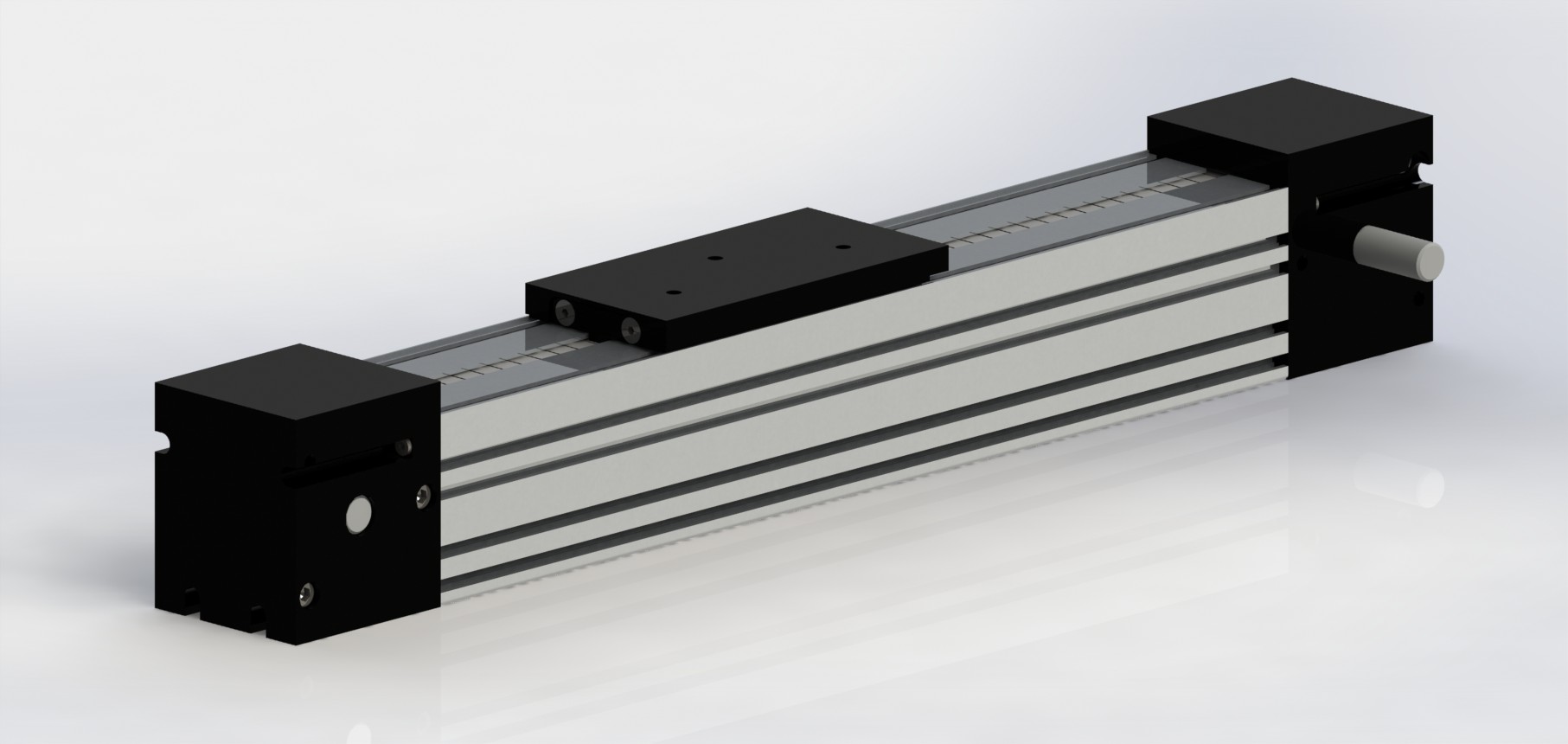

Модуль линейного перемещения МР75/МР110 разработан и выпускается компанией ЗАО «ЗМИ» для обеспечения высокоскоростного перемещения объектов на расстояние до 5700 мм.
Основой модуля служит анодированное алюминиевое основание (несущий силовой элемент) с интегрированными шлифованными валами. Крутящий момент передаётся от двигателя через шкив к ремню. Базовой платформой для крепления изделий служит каретка с установленными на ней колесами, обеспечивающими высокоскоростное перемещение. Материал основания – высокопрочный алюминиевый сплав 6063 Т66 ГОСТ 22233-2001.
Процесс сборки и монтажа упрощен за счет специальных шпоночных канавок на основании и каретке модулей линейного перемещения МР75 / МР110. Конфигурация пазов на основании и каретке позволяет использовать стандартные закладные элементы производимые компанией BOSCH-Rexroth. Данное преимущество позволяет оперативно произвести сборку любой конструкции с использованием серийных профилей и компонентов.
В стандартной комплектации модуль оснащен аварийными упорами и концевыми выключателями, выводы с которых заведены в разъем D-Sub.
Благодаря опционной металлической защитной ленте подвижные элементы модуля защищены от попадания раскаленной стружки, окалины от сварки, грязи, сожи и т.д.
Преимущества модулей МР75 / МР110
Благодаря высокому качеству отфрезерованных базовых элементов линейных модулей МР75 / МР110 клиент получает оптимальные показатели по точности и прямолинейности перемещения. Поскольку почти все компоненты выпускаются на собственных производственных мощностях компании ЗАО «ЗМИ», мы можем в кратчайшие сроки (от одной недели) не только изготовить модуль линейного перемещения требуемой длины, но и создать целую систему линейных модулей в соответствии с потребностями клиента. Варианты построения двух-, трех-, четырехкоординатных систем можно посмотреть в разделе Продукция.
Область применения, примеры использования.
Надежность и универсальность конструкции МВ75/МВ110 оказали весомое влияние на их популярность среди дорогих зарубежных аналогов, что повлекло их массовое применение в самых различных отраслях промышленности:
- лабораторное оборудование
- медицинские приборы
- испытательные стенды
- координатные столы
- транспортные системы
- манипуляторы и др.
Гарантии (контроль качества изделия).
Общая гарантия на работу модулей линейного перемещения МР75/МР110 составляет 1 год. Вся продукция ЗАО «ЗМИ» проходит обязательное тестирование. В случае возникших проблем собственный сервисный центр ЗАО «ЗМИ» оперативно устранит любые возможные неполадки.

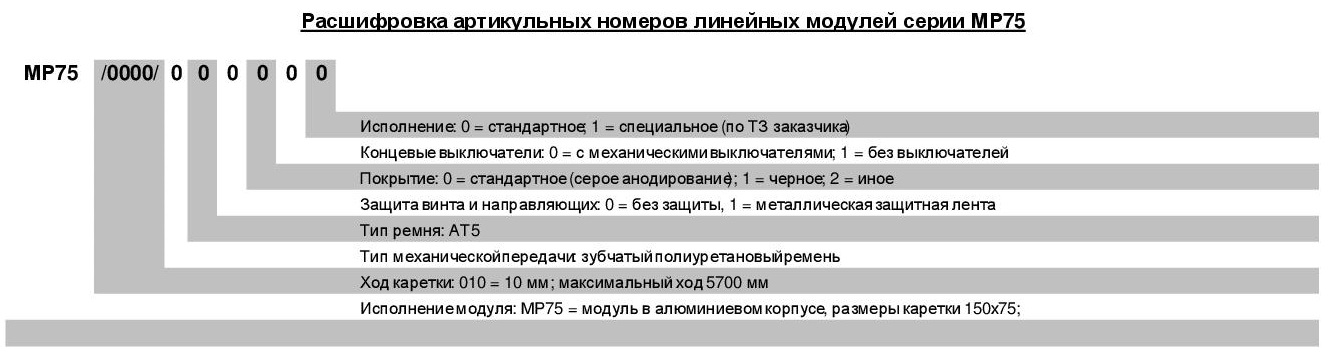

![Расшифровка артикульных номеров линейного модуля МВ75](/files/others/art_mp75.jpg)

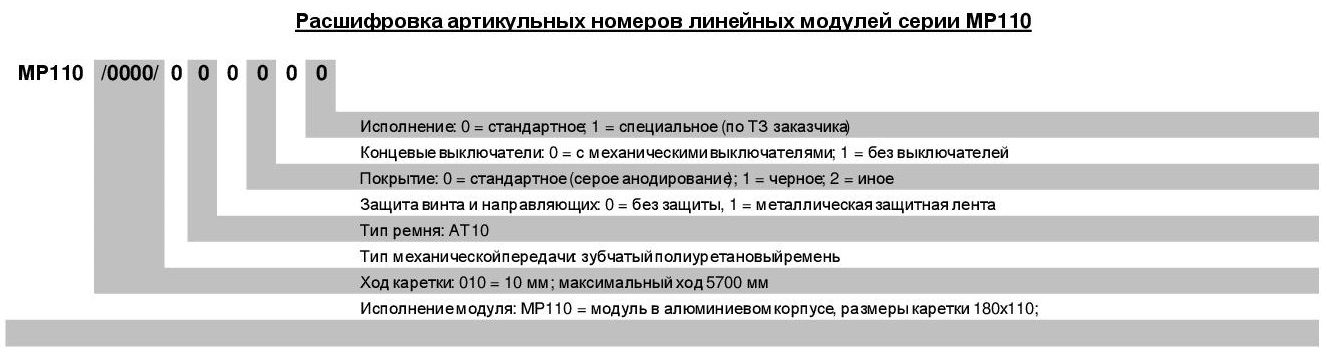

![Расшифровка артикульных номеров линейного модуля МР110](/files/others/art-mp110.jpg)
