MINAS A5
![Сделать заказ Сделать заказ](/files/others/order.jpg)
Общая информация

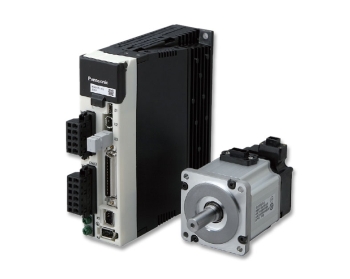

![Panasonic MINAS A5](/files/catalog/serie/image_body-211.jpg)
Сервоприводы Panasonic серии MINAS A5 отличаются широким диапазоном мощностей: от 50 до 5000 Вт. Сервоприводы MINAS A5 являются самыми высокопроизводительными в линейке сервоприводов Panasonic. Высокую производительность обеспечивает интеллектуальное управление приводом, безопасность, многофункциональность и точность. Одним из основных преимуществ нового привода является очень простой, и как принято говорить, «дружелюбный» интерфейс.
Работать с MINAS A5 очень просто за счет удобных настроек параметров сервопривода. Например, функция авторегулировки скорости в режиме реального времени сочетается с наличием ПИД-регулятора, что позволяет подстраиваться под резонансную частоту системы.
Также, одним из преимуществ сервопривода является наличие двухканального фильтра компенсации вибраций, которые возникают при запуске и остановке двигателя.
Двигатель | Блок управления | Мощ- ность, Вт | Скорость, об/мин | Момент, Н*м | Питание | Размеры двигателя, мм (без тормоза) |
||
---|---|---|---|---|---|---|---|---|
MSMD – 50…750Вт, с малым моментом инерции | ||||||||
MSMD5AZxxx | MADHT1505 | 50 | 3000 / 5000 | 0,16 / 0,48 | 1x200 или 3x200В |
38x38x102 | ||
MSMD012xxx | 100 | 0,32 / 0,95 | 38x38x122 | |||||
MSMD022xxx | MADHT1507 | 200 | 0,64 / 1,91 | 60x60x116 | ||||
MSMD042xxx | MBDHT2510 | 400 | 1,3 / 3,8 | 60x60x135,5 | ||||
MSMD082xxx | MCDHT3520 | 750 | 2,4 / 7,1 | 80x80x149,2 | ||||
MHMD – 200…750Вт с большим моментом инерции | ||||||||
MHMD022xxx | MADHT1507 | 200 | 3000 / 5000 | 0,64 / 1,91 | 1x200 или 3x200В |
60x60x135,5 | ||
MHMD042xxx | MBDHT2510 | 400 | 1,3 / 3,8 | 60x60x155 | ||||
MHMD082xxx | MCDHT3520 | 750 | 3000 / 4500 | 2,4 / 7,1 | 164,2 | |||
MSME – 50…5000Вт, с малым моментом инерции | ||||||||
MSME5AZxxx | MADHT1505 | 50 | 3000 / 6000 | 0,16 / 0,48 | 1x200 или 3x200В ( 170В – 264 В 50/60Гц ) |
38x38x102 | ||
MSME012xxx | 100 | 0,32 / 0,95 | 38x38x122 | |||||
MSME022xxx | MADHT1507 | 200 | 0,64 / 1,91 | 60x60x116 | ||||
MSME042xxx | MBDHT2510 | 400 | 1,3 / 3,8 | 60x60x135,5 | ||||
MSME082xxx | MCDHT3502 | 750 | 2,4 / 7,1 | 80x80x148,2 | ||||
MSME102xxx | MDDHT5540 | 1000 | 3,18 / 9,55 | 100x100x143 | ||||
MSME152xxx | MDDHT5540 | 1500 | 4,77 / 14,3 | 100x100x161,5 | ||||
MSME084xxx | MDDHT2412 | 750 | 2,39 / 7,16 | 3x 400В ( 323В – 528 В 50/60Гц ) |
100x100x131,5 | |||
MSME104xxx | MDDHT3420 | 1000 | 3,18 / 9,55 | 100x100x143 | ||||
MSME154xxx | 1500 | 4,77 / 14,3 | 100x100x161,5 | |||||
MSME204xxx | MEDHT4430 | 2000 | 6,37 / 19,1 | 100x100x180,5 | ||||
MSME304xxx | MFDHT5440 | 3000 | 9,55 / 28,6 | 120x120x192 | ||||
MSME404xxx | MFDHTA464 | 4000 | 12,7 / 38,2 | 130x130x210 | ||||
MSME504xxx | 5000 | 15,9 / 47,7 | 130x130x245 | |||||
MDME– 400…15000Вт, со средним моментом инерции | ||||||||
MDME102xxx | MDDHT3530 | 1000 | 2000 / 3000 | 4,77 / 14,3 | 1x200 или 3x200В ( 170В – 264 В 50/60Гц ) |
130x130x140 | ||
MDME152xxx | MDDHT5540 | 1500 | 7,16 / 21,5 | 130x130x157,5 | ||||
MDME044xxx | MDDHT2407 | 400 | 1,91 / 5,73 | 3x 400В ( 323В – 528 В 50/60Гц ) |
100x100x131.5 | |||
MDME064xxx | 600 | 2,86 / 8,59 | 100x100x141 | |||||
MDME104xxx | MDDHT2412 | 1000 | 4,77 / 14,3 | 130x130x140 | ||||
MDME154xxx | MDDHT3420 | 1500 | 7,16 / 21,5 | 130x130x157,5 | ||||
MDME204xxx | MEDHT4430 | 2000 | 9,55 / 28,6 | 130x130x175 | ||||
MDME304xxx | MFDHT5440 | 3000 | 14,3 / 43,0 | 130x130x210 | ||||
MDME404xxx | MFDHTA464 | 4000 | 19,1 / 57,3 | 176x176x179 | ||||
MDME504xxx | 5000 | 23,9 / 71,6 | 176x176x198 | |||||
MDME754xxx | MGDHTC3B4 | 7500 | 1500 / 3000 | 47,8 / 119 | 176x176x312 | |||
MDMEC14xxx | MHDHTB4A2 | 11000 | 1500 / 2000 | 70 / 175 | 220x220x316 | |||
MDMEC54xxx | 15000 | 95,5 / 224 | 220x220x384 | |||||
MFME– 1,5…4,5кВт, со средним моментом инерции – в укороченном корпусе | ||||||||
MFME152xxx | MDDHT5540 | 1500 | 2000 / 3000 | 7,16 / 21,5 | 1x200 или 3x200В ( 170В – 264 В 50/60Гц ) |
176x176x142 | ||
MFME154xxx | MDDHT3420 | 1500 | 7,16 / 21,5 | 3x 400В ( 323В – 528 В 50/60Гц ) |
176x176x142 | |||
MFME254xxx | MEDHT4430 | 2500 | 11,9 / 30,4 | 220x220x135 | ||||
MFME454xxx | MFDHTA464 | 4500 | 21,5 / 54,9 | 220x220x155 | ||||
MGME– 0,9…6,0 кВт, со средним моментом инерции – высокомоментные | ||||||||
MGME092xxx | MDDHT5540 | 900 | 1000 / 2000 | 8,59 / 19,3 | 1x200 или 3x200В ( 170В – 264 В 50/60Гц ) |
130x130x157,5 | ||
MGME094xxx | MDDHT3420 | 3x 400В ( 323В – 528 В 50/60Гц ) |
130x130x157,7 | |||||
MGME204xxx | MFDHT5440 | 2000 | 19,1 / 47,7 | 176x176x165,5 | ||||
MGME304xxx | MFDHTA464 | 3000 | 28,7 / 71,7 | 176x176x211,5 | ||||
MGME454xxx | 4500 | 43,0 / 107 | 176x176x266 | |||||
MGME604xxx | MGDHTB4A2 | 6000 | 57,3 / 143 | 176x176x312 | ||||
MHME – 1,0…7,5 кВт, с большим моментом инерции | ||||||||
MHME102xxx | MDDHT3530 | 1000 | 2000 / 3000 | 4,77 / 14,3 | 1x200 или 3x200В ( 170В – 264 В 50/60Гц ) |
130x130x175 | ||
MHME152xxx | MDDHT5540 | 1500 | 7,16 / 21,5 | 130x130x192,5 | ||||
MHME104xxx | MDDHT2412 | 1000 | 4,77 / 14,3 | 3x 400В ( 323В – 528 В 50/60Гц ) |
130x130x175 | |||
MHME154xxx | MDDHT3420 | 1500 | 7,16 / 21,5 | 130x130x192,5 | ||||
MHME204xxx | MEDHT4430 | 2000 | 9,55 / 28,6 | 176x176x179 | ||||
MHME304xxx | MFDHT5440 | 3000 | 14,3 / 43 | 176x176x198 | ||||
MHME404xxx | MFDHTA464 | 4000 | 19,1 / 57,3 | 176x176x211,5 | ||||
MHME504xxx | 5000 | 23,9 / 71,6 | 176x176x240,5 | |||||
MHME754xxx | MGDHTB4A2 | 7500 | 47,8 / 119 | 176x176x357 |
