Редукторы. Серия TP+
![Сделать заказ Сделать заказ](/files/others/order.jpg)
Общая информация
![](/files/catalog/serie/image_body-166.jpg)
Главные преимущества: · Максимальная удельная мощность · Высочайшие скорость вращения, крутящий момент и точность позиционирования · Низкий уровень шума при работе · Множество вариантов и систем · Многолетний опыт и надежность

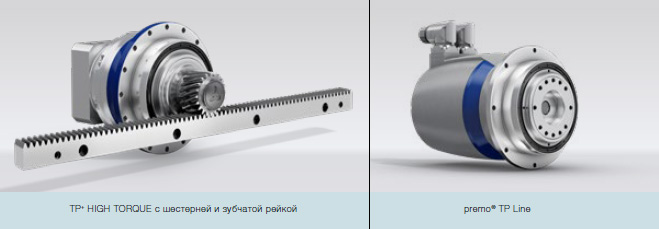

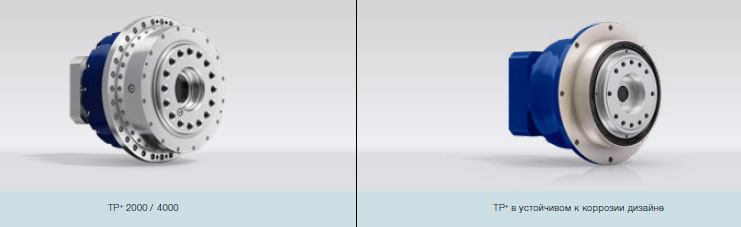

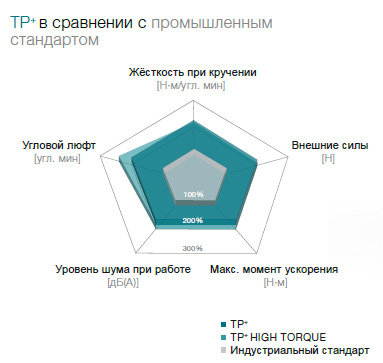

Макс. угловой люфт [угл. мин] ≤ 1–4 Высокая жесткость на кручение Компактная конструкция Различные варианты входа Зажимная втулка, муфта, оптимизированный момент инерции, зажимная втулка со шпоночным пазом Другие исполнения редукторов Устойчивый к коррозии дизайн, смазка для пищевой промышленностиКомпактные мощные редукторы с выходным фланцем. Стандартное исполнение оптимально подходит для высокой точности позиционирования и высоко-динамичного цикличного режима работы. TP+ HIGH TORQUE отлично подходит для высокоточного применения, где требуется высокая жесткость на кручение и точность позиционирования.
Применение Редукторы Wittenstein серии alpha Advanced Line подходят для любых требований - будь то планетарный, гипоидный, конический или червячный редуктор, независимо от требуемого уровня мощности, наши клиенты всегда найдут в alpha Advanced Line подходящее решение для своего конкретного применения. Имея более 30 вариантов продукта только в этом сегменте, исполнительные механизмы могут быть полностью оснащены нашими редукторами, также в сочетании с соответствующими линейными системами. Высокоточные разносторонние alpha Advanced Line впечатляют диапазоном точности 1–5 угл. мин и своим универсальным применением.
![]() |

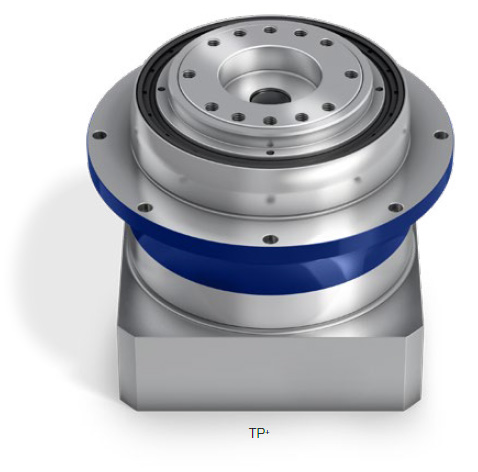

Прецизионные планетарные редукторы в компактном исполнении
SP+ и TP+ — «шепчущие» редукторы. По сравнению с классическими прямозубыми моделями SP и TP косозубые редукторы серии + работают на 6 дБ(A)тише. Насколько 64 децибела вместо 70 повышают ценность вашего изделия, вы сами знаете лучше всех.
Кроме того: вибрация редукторов серии TP+, в принципе неощутима; их плавный ход приведет вас в восторг.
TP+ обладает компактностью и обеспечивают максимальную точность. Нам удалось еще больше уменьшить угловой люфт по сравнению с предыдущей серией. Возможно уменьшение углового люфта менее, чем до одной одной угловой минуты. Это значительно повышает точность позиционирования вашего устройства.
Мы разработали специальные уплотнительные кольца для редукторов серии +. Материал оптимизирован, геометрическая форма тоже. В сумме: Срок эксплуатации мирового класса!

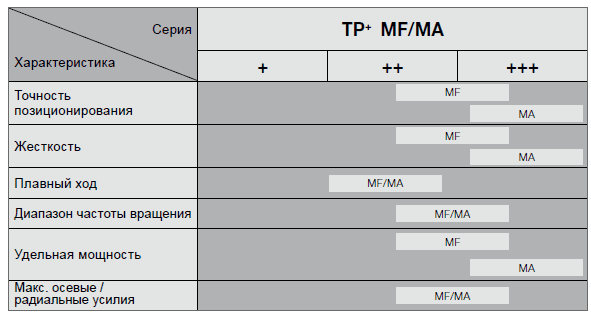

Модель MF, предпочтительные варианты применения
- высокодинамичное применение
- высокая точность позиционирования
- компактные конструкции
Модель MA (HIGH TORQUE), предпочтительные варианты применения
- макс. удельная мощность
- макс. точность позиционирования
- высокая жесткость при кручении
- высокие требования к безопасности
- Типоразмеры: 004-500
- Максимальный момент ускорения: 50-6000 Нм
- Номинальная входная скорость: 1000-5500 об/мин
- Гарантированный срок службы: 20000 часов
Технические характеристики
Передаточные числа | Угловой люфт | КПД | ||
---|---|---|---|---|
1-ступенчатые редукторы | 4/5/7/10 | Стандартное исполнение | ≤ 3′ | не ниже 97% |
специальное исполнение | ≤ 1′ | |||
2-ступенчатые редукторы | 16/20/21/25/28/31/35 /40/61/70/91/100 |
Стандартное исполнение | ≤ 3′ | не ниже 94% |
специальное исполнение | ≤ 1′ |
Типоразмер редуктора (серия TP+) | 004 | 010 | 025 | 050 | 110 | ||
---|---|---|---|---|---|---|---|
Максимальный момент ускорения1) | T2B | Нм | 32-55 | 80-143 | 265-380 | 600-800 | 1300-1600 |
Номинальный выходной момент | T2N | Нм | 15-40 | 60-90 | 100-220 | 220-400 | 700-1250 |
Критический момент (перегрузочный)2) | T2NOT | Нм | 100 | 250 | 625 | 1250 | 2750 |
Максимальная входная скорость3) | n1Max | мин-1 | 6000 | 6000 | 4500-6000 | 4000-5000 | 3500-4000 |
Номинальная входная скорость | n1N | мин-1 | 3300-5500 | 2600-4500 | 2300-4200 | 1900-3900 | 1400-3400 |
Угловой люфт, одна ступень | jt | угл. мин | ≤ 4 / ≤2 | ≤ 3 / ≤1 | ≤ 3 / ≤1 | ≤ 3 / ≤1 | ≤ 3 / ≤1 |
Угловой люфт, две ступени | jt | угл. мин | ≤ 4 / ≤2 | ≤ 3 / ≤1 | ≤ 3 / ≤1 | ≤ 3 / ≤1 | ≤ 3 / ≤1 |
Типоразмер редуктора (серия TP+) | 300 | 500 | ||
---|---|---|---|---|
Максимальный момент ускорения1) | T2B | Нм | 1900-3500 | 3400-6000 |
Номинальный выходной момент | T2N | Нм | 1000-2500 | 1700-3800 |
Критический момент (перегрузочный)2) | T2NOT | Нм | 8750 | 15000 |
Максимальная входная скорость3) | n1Max | мин-1 | 2500-3500 | 2200-3500 |
Номинальная входная скорость | n1N | мин-1 | 1000-2500 | 900-2200 |
Угловой люфт, одна ступень | jt | угл. мин | ≤ 3/≤ 1 | ≤ 3/≤ 1 |
Угловой люфт, две ступени | jt | угл. мин | ≤ 3/≤ 2 | ≤ 3/≤ 2 |
1) для 1000 циклов в час
2) допустимо не более 1000 раз в течение срока эксплуатации
3) при температуре окружающей среды 20 °С
![TP+ — новое поколение компактных мощных планетарных редукторов с выходным фланцем TP+ — новое поколение компактных мощных планетарных редукторов с выходным фланцем](/files/catalog/serie/s_tpplus1.png)
