Общая информация
![](/files/catalog/brand/image_body-30.jpg)
Güdel AG (Гюдель) (Швейцария)
![Купить, Заказать, Сделать заказ на Güdel AG (Гюдель) (Швейцария) Купить, Заказать, Сделать заказ на Güdel AG (Гюдель) (Швейцария)](/files/others/gudel-logo.jpg)
Güdel Group (Гюдель Групп) - производитель высокоточных компонентов машин и поставщик сложных решений в области промышленной автоматизации. Спектр продукции простирается от линейных направляющих, реек, шестерен и приводов до линейных осей и портальных роботов. Gudel собирает свои продукты в системы с высокой степенью интеллектуального управления и готовые установки, которые можно использовать в автомобильной, шинной, металлической, железнодорожной, внутренней логистике, фармацевтике, возобновляемой энергии, древесине и авиакосмической промышленности. Технологии Гюделя характеризуется его новаторством, качеством и модульностью конструкций. Группа Güdel насчитывает около 1200 сотрудников по всему миру в более чем 30 местах. Группа принадлежит одной семье с момента ее основания более 60 лет назад. Головной офис Güdel Group находится в Швейцарии.
Güdel AG (Гюдель) (Швейцария) - официальный сайт компанииGudel (Швейцария) - является производителем систем и поставщиком услуг в области промышленной автоматизации. Компания разрабатывает системы линейного перемещения, портальные роботы и компоненты. Решениями компании Gudel пользуются компании-изготовители оборудования, промышленные предприятия, системные промышленные интеграторы, станкостроительные компании в автомобильной, авиакосмической отрасли, в тяжелом машиностроении, логистике и энергетической отрасли по всему миру.

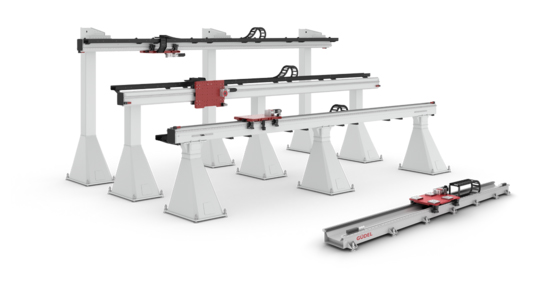

Компания Güdel производит линейные одно-, двух- и трех-осевые модули, рассчитанные на перемещение нагрузки от 30 до 36 000 Н. В качестве трансмиссии привода в модулях выступает передача рейка-шестерня или зубчатый полимерный армированный ремень. Крутящий момент на шестерню передается с высокоточного червячного редуктора (люфт в пределах 3-6 угл. мин.), который рассчитан на присоединение синхронных серводвигателей со стандартными IEC-фланцами.
Межосевое расстояние редукторов от 30 до 180 мм, передаточные числа от 2 до 24. Специализированная крепежная муфта позволяет передавать крутящий момент от двигателя к редуктору без люфта, при этом компенсируются угловые рассогласования между валами.
В качестве несущего элемента в модулях Güdel используется стальной или алюминиевый профиль, который определяет итоговую жесткость системы и ее нагрузочную способность. Возможно изготовление цельных осей до 12 м.
Возможно производство горизонтальных систем линейного перемещения до 120 м длиной (по одной оси), со скоростью до 500 м/мин, ускорением до 10 м/c² и повторяемостью 0,1 мм.
Линейный модуль (система модулей) в стандартном исполнении включает в себя:
- стальной или алюминиевый несущий профиль;
- стальные шлифованные направляющие;
- зубчатую рейку;
- стальную или алюминиевую плиту (каретку), на которой установлены ролики (с системой смазки);
- редуктор с шестерней, который установлен на плиту и имеет фланец и муфту для присоединения двигателя;
- гибкий кабель-канал для укладки кабелей;
- демпферы.
Компания «Сервотехника» проводит расчеты, необходимые для подбора модуля.
Опции
В качестве опций к модулям предлагаются:
- Монтажные опоры, отличающиеся длиной и нагрузочной способностью. Монтажные опоры изготавливаются по согласованию с заказчиком и рассчитываются под конкретный модуль, нагрузку и условия производства (высоту и площадь цеха и т. д.);
- Шкаф управления, включающие в себя преобразователи частоты для управления двигателями осей, контроллеры движения и вспомогательное оборудование;
- Поворотные оси, которые производитель подбирает исходя из требований заказчика;
- Зажимные устройства и захваты с гидравлическим, пневматическим или электроприводом;
- Двойные каретки для систем, работающих с повышенной нагрузкой;
- Телескопические вертикальные оси, которые значительно расширяют область применения, например, в 5-и осевых обрабатывающих центрах;
- Система автоматической смазки, которая делает обслуживание модульных систем максимально удобным;
- Электромеханические выключатели.
Область применение линейных модулей
- Упаковочное оборудование;
- Медицинское оборудование;
- Оборудование для пищевой промышленности;
- Обрабатывающие центры;
- Машины для литья под давлением;
- Металлообрабатывающие станки;
- Роботизированные линии;
- Автоматизированные сварочные линии;
- Перекладчики и транспортные системы;
- Системы линейных перемещений;
- Металлорежущие станки и другое металлообрабатывающее оборудование.
