Шаговые двигатели с переменным магнитным сопротивлением имеют несколько полюсов на статоре и ротор зубчатой формы из магнито-мягкого материала (рис. 1) Намагниченность ротора отсутствует. Для простоты на рисунке ротор имеет 4 зубца, а статор имеет 6 полюсов. Двигатель имеет 3 независимые обмотки, каждая из которых намотана на двух противоположных полюсах статора. Такой двигатель имеет шаг 30 град.
![]() |

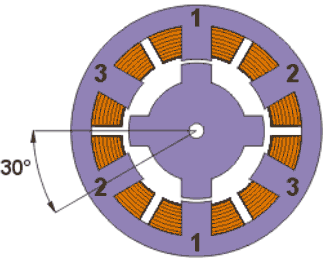

Рис. 1. Шаговый двигатель с переменным магнитным сопротивлением |
Шаговые двигатели с постоянными магнитами
Двигатели с постоянными магнитами состоят из статора, который имеет обмотки, и ротора, содержащего постоянные магниты (рис. 2). Чередующиеся полюса ротора имеют прямолинейную форму и расположены параллельно оси двигателя. Благодаря намагниченности ротора в таких двигателях обеспечивается больший магнитный поток и, как следствие, больший момент, чем у двигателей с переменным магнитным сопротивлением.
![]() |

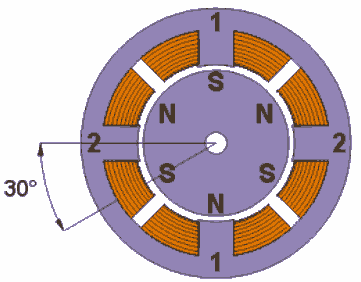

Рис. 2. Шаговый двигатель с постоянными магнитами |
Гибридные шаговые двигатели
Гибридные двигатели сочетают в себе лучшие черты шаговых двигателей с переменным магнитным сопротивлением и двигателей с постоянными магнитами рис. 3. Ротор гибридного двигателя имеет зубцы, расположенные в осевом направлении. Гибридные шаговые двигатели обеспечивают меньшую величину шага, больший момент и большую скорость. Типичное число шагов на оборот для гибридных двигателей составляет от 100 до 400 (угол шага 3.6 – 0.9 град.).
![]() |
Рис. 3. Гибридный шаговый двигатель |
Для того чтобы уменьшить дискретность перемещения ротора шагового двигателя применяется микрошаговый режим. Микрошаг реализуется при независимом управлении током обмоток шагового электродвигателя. Управляя соотношением токов в обмотках можно зафиксировать ротор в промежуточном положении между шагами. Таким образом можно повысить плавность вращения ротора и добиться высокой точности позиционирования. В микрошаговом режиме можно получить разрешающую способность в 51200 шаг/об.
