Роликовые направляющие качения

Общая информация

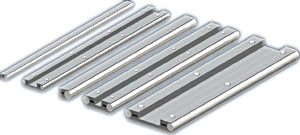

Линейные направляющие

Рельсовые направляющие компании CTS бывают двух типов: с одной рельсой и с двумя рельсами.

Для более удобного монтажа лучше подходят направляющие с двумя рельсами. Он имеют легкий алюминиевый корпус, который более устойчив к износу за счет двух рельс из закаленной хромированной стали, установленных по бокам.

Однорельсовые направляющие используюся, когда необходимо изменить межцентровое расстояние - либо увеличить его, для получения большей устойчивости, либо уменьшить, если требуется компактность.

Компактные линейные направляющие

Серия линейных направляющих CI создана для работы в условиях ограниченного пространства и для небольших нагрузок. Особенностью этой серии являются ее компактность и легкость, при сохранении высокой надежности и долговечности модулей.

Для увеличенных нагрузок могут быть использованы две параллельные направляющие, что позволит снизить нагрузку на концентрические колеса. При таком построении направляющих нагрузка равномерно распределяется на 4 колеса.

Основание направляющей изготовлено из анодированного алюминия, а рейки сделаны из укрепленной хромированной стали. Каретки, сделанные из анодированного алюминия, имеют необходимые для крепежа отверстия, а также 3 колеса, два из которых концентрические на концах и одно центральное эксцентричное для устранения зазоров.

По внешним стенкам направляющих проходит тонкая линия, обозначающая его середину, а также отмечены места для сверления, чтобы было проще осуществлять монтаж.

Максимальная длина направляющих этой серии, поставляемых по требованиям заказчика, составляет 6 метров.

Все колеса этой серии выполнены в версии 2RS. По запросу могут быть поставлены системы с колесами и основанием из нержавеющей стали.
