Стальной кабель-канал CPS SK70

Данная серия стальной кабельной цепи имеет длину звена 70 мм. Это минимально возможный типоразмер доля металлического кабель-канала CPS. Допустимые сечения кабеля до 38 мм.

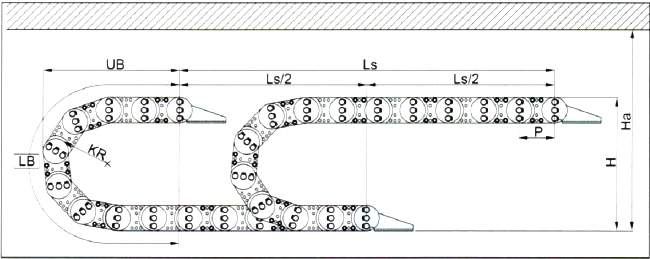

Условные обозначения

Тип SK70
P Шаг (длина звена)
Ls Ход
KR Радиус изгиба
LB Длина петли
Ha Свободное пространство



Таблица подбора длины кабельной цепи

Радиус изгиба
KR
75
90
125
145
200
Высота
H
200
230
300
340
450
Свободное пространство
Ha
210
240
310
350
460
Длина петли
LB
515
560
670
735
910

Формула расчета требуемой длины:Ls/2 + LB = L

Металлическая серия кабель-канала STEEL CABLE CHAIN
