Серия H
Общая информация
Общие технические характеристики :
- 8 типоразмеров цилиндрических редукторов мощностью от 0,12 до 45 кВт;
- шлифованные или фрезерованные зубчатые колеса;
- 1-, 2- и 3-ступенчатое исполнение;
- диапазон передаточных чисел – от 1,2 до 280;
- максимальный выходной момент – 8000 Н·м, допустимая радиальная нагрузка – 55000 Н;
- нагрузочные способности рассчитаны в соответствии со стандартом ISO 6336 и сертифицированы по AGMA 2001-B88;
- корпус из серого чугуна марки G200, обработанного по FEM-технологии, обеспечивает отличные показатели по механической прочности;
- корпус окрашен полиэпоксидной краской голубого (RAL 5010) цвета в соответствии со стандартами DIN 1843.

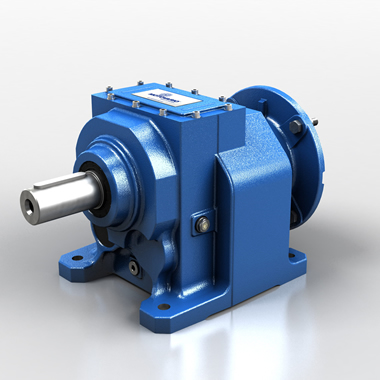

MOTOVARIO ЦИЛИНДРИЧЕСКИЕ РЕДУКТОРЫ — ЧУГУННЫЙ КОРПУС Серия H - IH - PH - CH
Редукторы Motovario серии Н разработаны для обеспечения максимальной надежности даже в самых тяжелых условиях эксплуатации. Данные редукторы гарантируют полную универсальность и предназначены для эксплуатации в режиме высоких радиальных нагрузок.
Серия редукторов "H" от компании Мотоварио включает большое количество универсальных моделей с корпусом из чугуна (размеры от 030 до 140) .
Имеющиеся сертификаты: ATEX 2GD/3GD
Особенности редукторов MOTOVARIO Серия H - IH - PH - CH
Размеры: 030-040-050-060-080-100-125-140
Доступные версии:
H – приспособлены для муфты двигателя,
IH – с входным валом,
CH – с компактным двигателем,
PH – приспособлены для муфты двигателя с гибким соединением
Корпус с ножками, фланцем F или универсальным соединением U
Мощность до: 45 кВт
Закаленные и отпущенные шестерни с фрезерованным или шлифованным профилем
Зубчатая передача с 1-, 2- и 3-ступенчатым понижением
Передаточные числа редукции в диапазоне: 1,23 - 282,10
Крутящий момент максимально: 8000 Н·м
Допустимые радиальные нагрузки максимально: 55 000 Н
Корпуса изготовлены для высокой прочности из серого литейного чугуна G200 и оптимизированы с использованием анализа FEM
Допускаемая нагрузка рассчитана согласно ISO 6336 и сертифицирована в соответствии с AGMA 2001
Окрашены с использованием синего порошкового эпоксиполиэфирного покрытия RAL 5010
Принадлежности: фланец выходного вала, ограничитель обратного хода, витоновые сальники
